110 / LRIMZ_lr110

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

Лабораторная работа №110

ИССЛЕДОВАНИЕ ДИЭЛЕКТРИЧЕСКИХ

АНТЕНН

по дисциплине

ЛИНИИ РАДИОСВЯЗИ И МЕТОДЫ ИХ ЗАЩИТЫ

Выполнил:

студент гр. БЗС2002

Ломакин А. А.

Проверил:

Смирнов Е. В.

Москва 2023

1. Цель работы

1.1 Изучение принципа действия диэлектрических стержневых антенн.

1.2. Выяснение влияния размеров и формы диэлектрических стержней на диаграмму направленности и коэффициент направленного действия диэлектрических стержневых антенн.

2. Указания по подготовке к лабораторной работе

2.1. Изучить явление полного внутреннего отражения на границе раздела «диэлектрик-воздух».

2.2. Изучить структуру поля и свойства волны HE₁₁ в диэлектрическом волноводе круглого сечения и волны H₁₁ в металлическом волноводе круглого сечения.

2.3. Изучить теорию антенн бегущей волны с замедленной фазовой скоростью.

2.4. Изучить устройство и принцип действия диэлектрической стержневой антенны.

2.5. Изучить конструкцию возбуждающего устройства для диэлектрического стержня.

3. Выполнение домашнего задания

Исходные данные: Вариант 12

Вид антенны: цилиндрическая

L = 0.12

a1 = 0.0142

a2 = 0

Er = 2.5

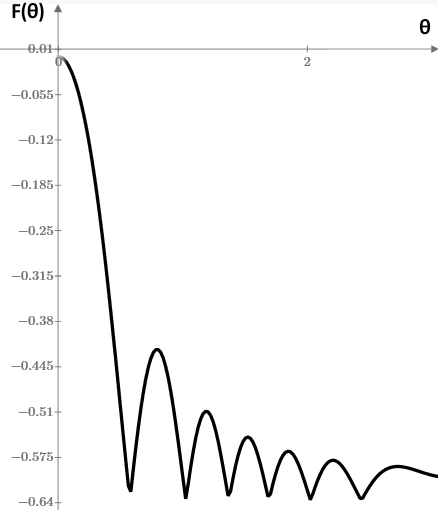

Рисунок 1. Диаграмма направленности диэлектрической стержневой антенны

4. Выполнение лабораторного задания

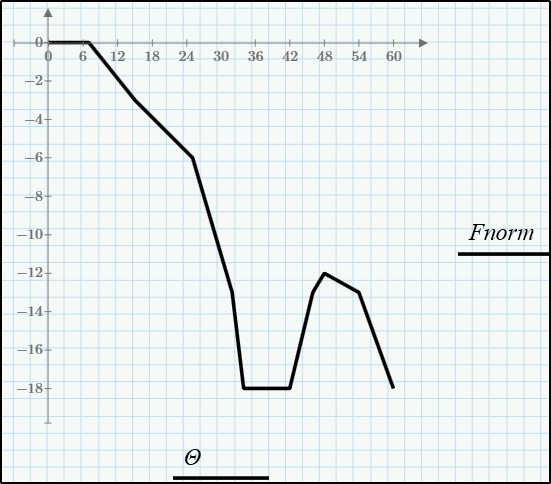

Значения для эталонной антенны:

Нормированная диаграмма направленности

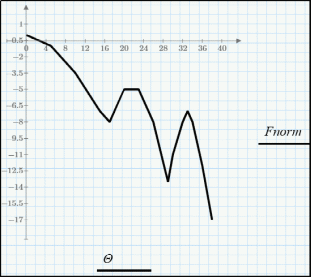

Значения для маленькой конусной антенны:

Нормированная диаграмма направленности

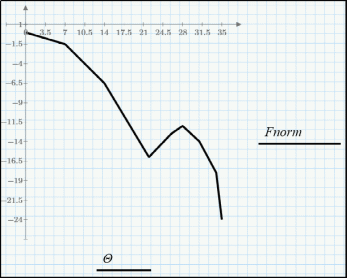

Значения для маленькой конусной антенны:

Нормированная диаграмма направленности

5. Выводы

В данной работе были изучен принцип действия диэлектрических стержневых антенн. Также было изучено влияние размеров и формы диэлектрических стержней на диаграмму направленности и коэффициент направленного действия диэлектрических стержневых антенн.
