108 / ЛРИМЗ 1088
.docxФедеральное агентство связи
Государственное образовательное учреждение высшего профессионального образования
Московский Технический Университет Связи и Информатики
(МТУСИ)
Кафедра технической электродинамики и антенн
Лабораторная работа №108
ИССЛЕДОВАНИЕ ДВУХЗЕРКАЛЬНЫХ
АНТЕНН
по дисциплине
ЛИНИИ РАДИОСВЯЗИ И МЕТОДЫ ИХ ЗАЩИТЫ
Выполнил:
студент группы БЗС2002
Ломакин А. А.
Проверил:
Смирнов Е. В.
1. Цель работы:
Изучение принципа действия двухзеркальной антенны.
Изучение влияния фазовых искажений в раскрыве двухзеркальной антенны на диаграмму направленности.
Изучение принципа действия антенны АДЭ.
2. Исходные данные для расчета:
№ варианта |
R,
|
r, |
|
|
12 |
10 |
2.5 |
0.06 |
0.15 |
R - радиус раскрыва большого зеркала;
r - радиус раскрыва малого зеркала;
-
длина волны;
- уровень поля на краю раскрыва большего зеркала;
Диаграмма направленности рассчитывается по формуле:
где
;
Рассчитываем
в секторе углов о 0 до
,
где
Перевод в дБ будет по формуле:

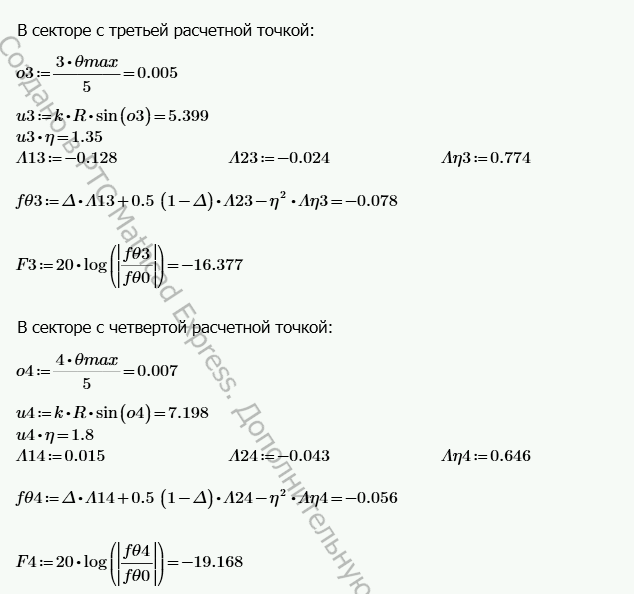

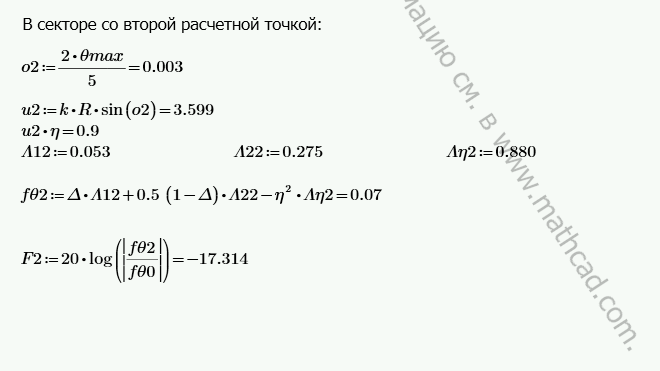

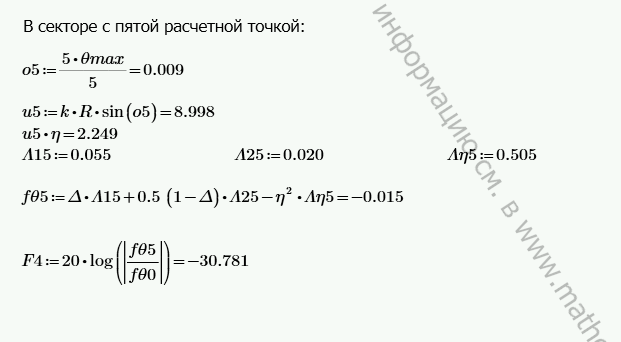

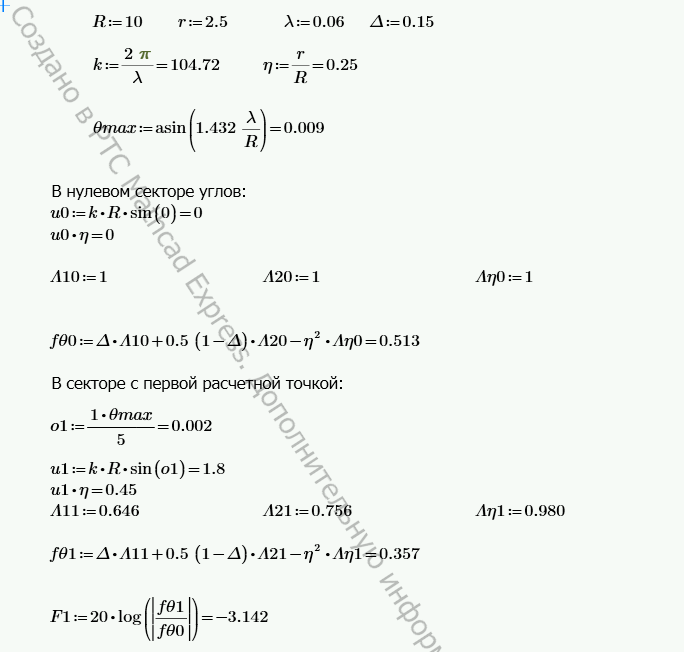

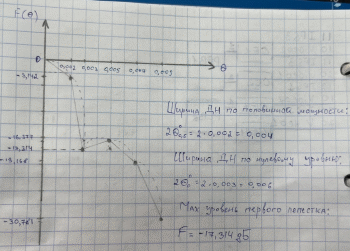

3. Домашний расчет:
4. Выполнение:
Двухзеркальная антенна |
Антенна АДЭ |
Градусы |
дБ |
Градусы |
дБ |
0 |
23.1 |
0 |
39.5 |
1 |
22.5 |
1 |
40.5 |
2 |
20.5 |
2 |
40.5 |
3 |
17.1 |
3 |
36.5 |
4 |
10.5 |
4 |
29 |
5 |
0 |
5 |
28 |
6 |
7.75 |
6 |
25 |
7 |
11.2 |
7 |
25 |
8 |
11.3 |
8 |
18.5 |
9 |
10 |
9 |
0 |
10 |
5.85 |
10 |
0 |
11 |
4.6 |
11 |
0 |
12 |
0.2 |
12 |
0 |
13 |
0 |
13 |
0 |
14 |
1.7 |
14 |
20.5 |
15 |
2.7 |
15 |
23.5 |
16 |
2.8 |
16 |
23 |
17 |
2.6 |
17 |
23 |
18 |
2.3 |
18 |
21 |
19 |
2.2 |
19 |
15.5 |
20 |
1.8 |
20 |
0 |
21 |
1.1 |
|
|
22 |
0 |
|
|

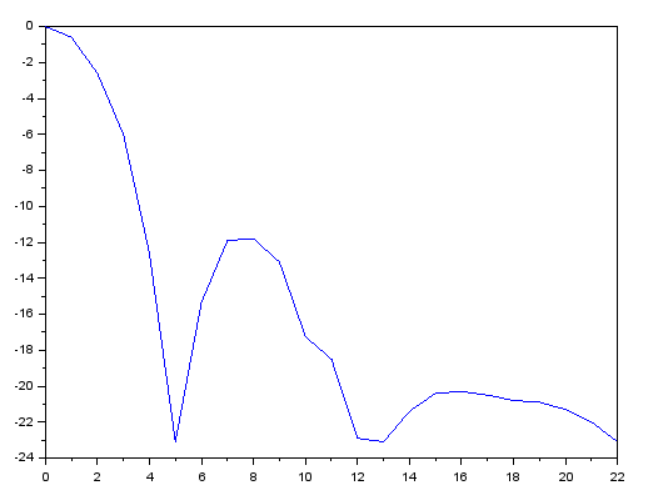

Рисунок 1 – ДН двухзеркальной антенны
Рисунок 2 – ДН антенны АДЭ
Вывод: были изучены принципы действия двухзеркальной антенны, влияние фазовых искажений в раскрыве двухзеркальной антенны на диаграмму направленности и принцип действия антенны АДЭ
Москва 2023
