.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
__________________________________________________________
Факультет СиСС
Кафедра Сети связи и системы коммутации
Задание № 1
по дисциплине «Мультисервисные системы и сети»
на тему:
«Metro Ethernet»
Выполнил: ст. гр. БЗС2002
Ломакин А. А.
Проверил: доц. каф. ССиСК
Деарт В. Ю.
(Весенний семестр)
Москва 2023
1. Задание
Исходные данные:

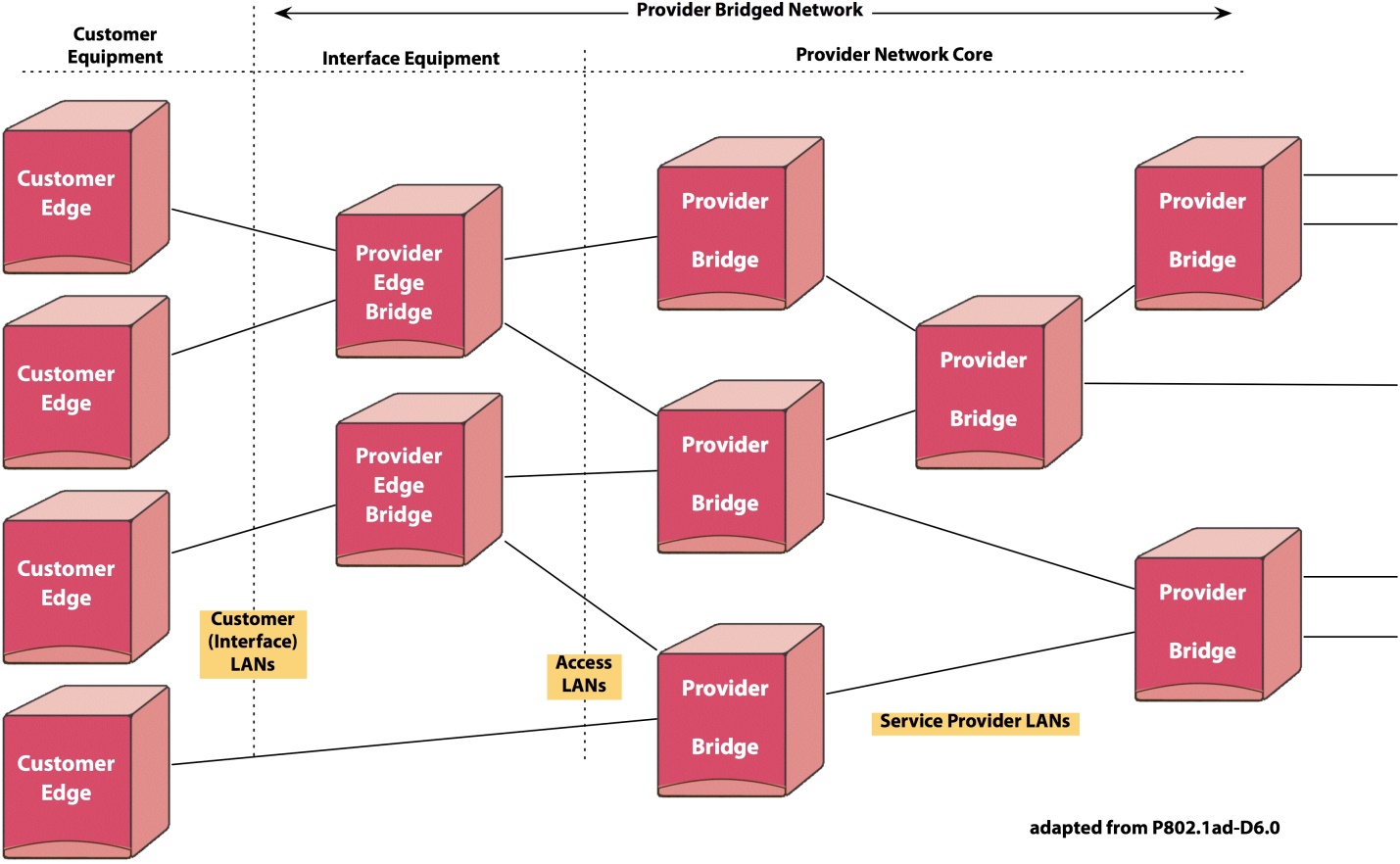

На рисунке изображены 4 корпоративных клиента, у которых установлены коммутаторы Customer Edge 1 – 4 (нумерация сверху вниз).
К коммутаторам Provider Bridge (крайний ряд справа) подключены выходы к провайдерам Интернета и видео контента. Соответственно сверху вниз располагаются следующие провайдеры: к первому выходному порту верхнего Provider Bridge подключен Провайдер Интернета 1, ко второму выходному порту – Провайдер Видео 1.
К выходу второго Provider Bridge подключен Провайдер Видео 2.
К выходам третьего Provider Bridge подключены Провайдер Интернета 2 и провайдер Интернета 3.
У каждого из 4 корпоративных клиента есть договор SLA (Service Level Agreement):
Клиент 1 с Провайдером Интернета 3 и Провайдером Видео 2.
Клиент 2 с Провайдером Интернета 3 и Провайдером Видео 1.
Клиент 3 с Провайдером Интернета 1 и Провайдером Видео 2.
Клиент 4 с Провайдером Интернета 2 и Провайдером Видео 1.
Вам надо так расставить метки сервисных LAN на портах коммутаторов, чтобы трафик клиентов попадал к Провайдерам сервисов, с которыми у них заключены договора.
2. Выполнение

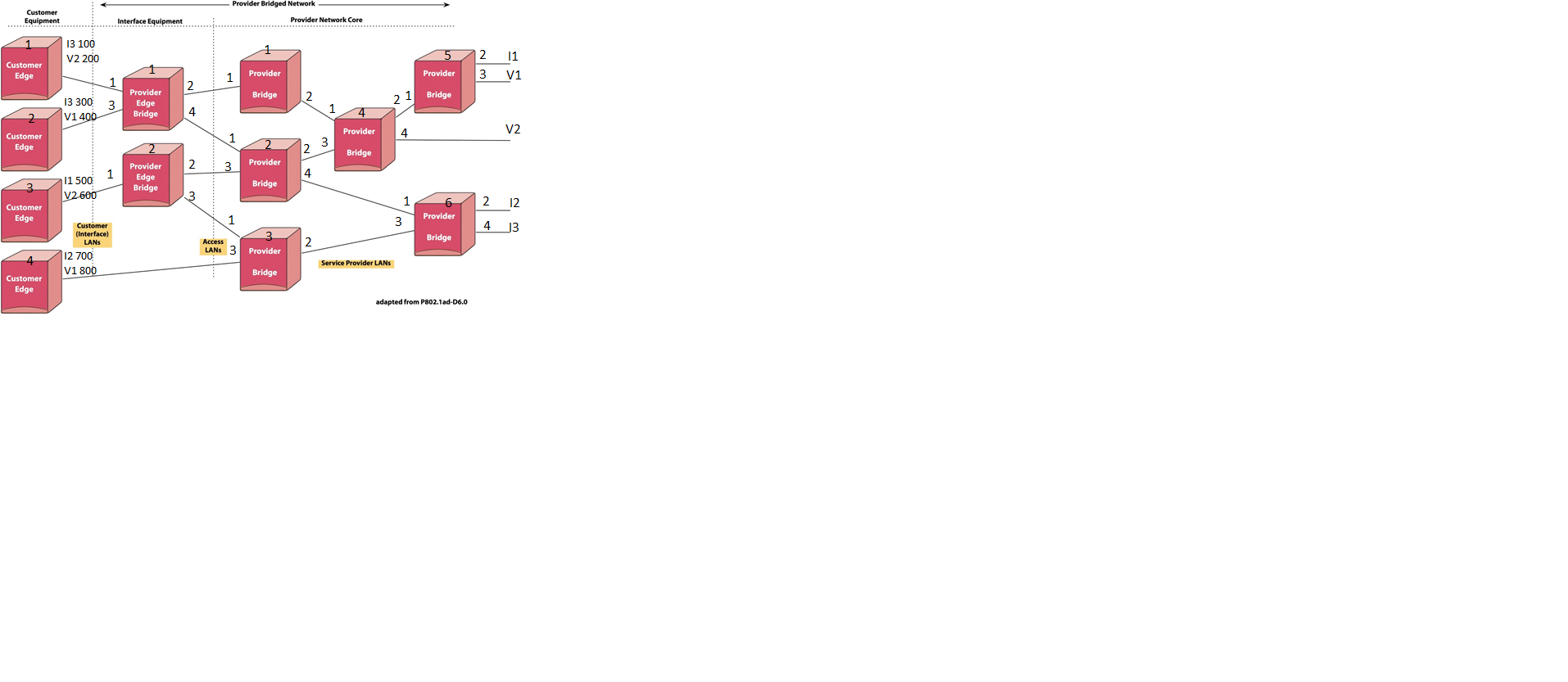

Для начала расставим, исходя из условий задания, метки пользователей, коммутаторов, их порты и метки конечных точек:
После чего проложим маршрут от пользователей до конечных точек, используя С-Tag и S-Tag (создадим их сами). Маршрут указан в таблицах:
PEB_1: PЕB_2:
Порт входа |
С-Tag |
Порт выхода |
S-Tag |
|
Порт входа |
S-Tag |
C-Tag |
Порт выхода |
S-Tag |
1 |
100 |
4 |
101 |
1 |
|
500 |
2 |
105 |
|
1 |
200 |
2 |
102 |
1 |
|
600 |
2 |
106 |
|
3 |
300 |
4 |
103 |
3 |
108 |
|
2 |
108 |
|
3 |
400 |
2 |
104 |
PB_1: PB_2:
Порт входа |
S-Tag |
Порт выхода |
S-Tag |
|
Порт входа |
S-Tag |
Порт выхода |
S-Tag |
1 |
102 |
2 |
102 |
1 |
101 |
4 |
101 |
|
1 |
104 |
2 |
104 |
1 |
103 |
4 |
103 |
|
|
1 |
104 |
2 |
104 |
||||
3 |
105 |
2 |
105 |
|||||
3 |
106 |
2 |
106 |
|||||
3 |
108 |
2 |
108 |
PB_3: PB_4:
Порт входа |
С-Tag |
Порт выхода |
S-Tag |
|
Порт входа |
S-Tag |
Порт выхода |
S-Tag |
C-Tag |
3 |
700 |
2 |
107 |
1 |
102 |
4 |
|
200 (V2) |
|
3 |
800 |
1 |
108 |
3 |
104 |
2 |
104 |
|
|
|
3 |
105 |
2 |
105 |
|
||||
3 |
106 |
4 |
|
600 (V2) |
|||||
3 |
108 |
2 |
108 |
|
PB_5: PB_6:
Порт входа |
S-Tag |
Порт выхода |
C-Tag |
|
Порт входа |
S-Tag |
Порт выхода |
C-Tag |
1 |
104 |
3 |
400 (V1) |
1 |
101 |
4 |
100 (I3) |
|
1 |
105 |
2 |
500 (I1) |
1 |
103 |
4 |
300 (I3) |
|
1 |
108 |
3 |
800 (V1) |
3 |
107 |
2 |
700 (I2) |
Итог:
Клиент 1 с Провайдером I3 использует C-tag – 100 и S-tag – 101,
а с Провайдером V2 - C-tag – 200 и S-tag – 102.
Клиент 2 с Провайдером I3 использует C-tag – 300 и S-tag – 103,
а с Провайдером V1 - C-tag – 400 и S-tag – 104.
Клиент 3 с Провайдером I1 использует C-tag – 500 и S-tag – 105,
а с Провайдером V2 - C-tag – 600 и S-tag – 106.
Клиент 4 с Провайдером I2 использует C-tag – 700 и S-tag – 107,
а с Провайдером V1 - C-tag – 800 и S-tag – 108.
