ЦЕЛЬ РАБОТЫ

Изучение конструкций сердечников оптических кабелей, оптических волокон и оптических модулей, ознакомление со свойствами кабельных материалов, конструкциями оптических кабелей и их маркировкой.

ЗАДАНИЕ 1. Ознакомиться с принципами работы оптических волокон и их классификацией. 2. Изучить конструкции оптических волокон и оптических модулей, используемых в оптических кабелях связи. 3. Изучить принципы конструктивного решения оптических кабелей связи, ознакомиться с примерами конструкций оптических кабелей, их маркировкой. 4. Ознакомиться с кабельными материалами, используемыми при производстве оптических кабелей.

ОТЧЁТ

1. Краткое изложение характеристик и принципа работы оптических волокон

В оптических кабелях связи средой распространения сигнала является оптическое волокно (ОВ). Обычно в качестве материала волокна используется плавленый кварц (двуокись кремния, (SiO2) высокой степени очистки. Распространению сигнала способствует изменение величины диэлектрической проницаемости материала в поперечном сечении волокна. Поскольку волокна используются для передачи волн оптического диапазона, то обычно пользуются связанным с ней и употребляемым в оптике коэффициентом преломления n, который для немагнитных материалов, имеющих относительную магнитную проницаемость μ=1, равен n= √Ɛ Изменение коэффициента преломления материала волокна достигается за счет добавок к чистому кварцу определенных примесей. Чаще всего используют двуокись германия GeO2, уменьшающую величину n. Основная доля энергии передаваемого сигнала сосредоточена в сердцевине, имеющей коэффициент преломления n1. Оболочка, имеющая меньшую величину коэффициента преломления n2, обеспечивает удержание энергии внутри сердцевины.

2. Чертеж поперечного сечения оптического волокна.

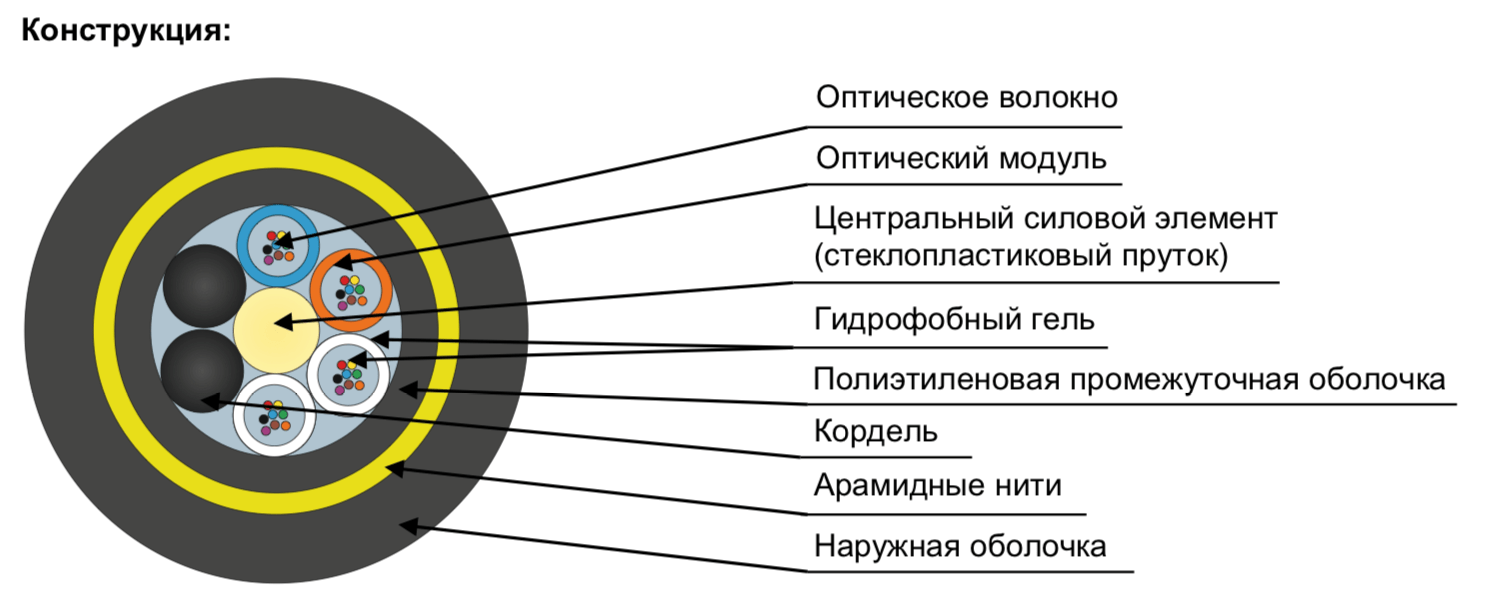

Рисунок 1 – сечение оптического кабеля

3. Описание конструкции и чертеж поперечного сечения одного из примеров оптических кабелей, представленных на рис. 7-11.

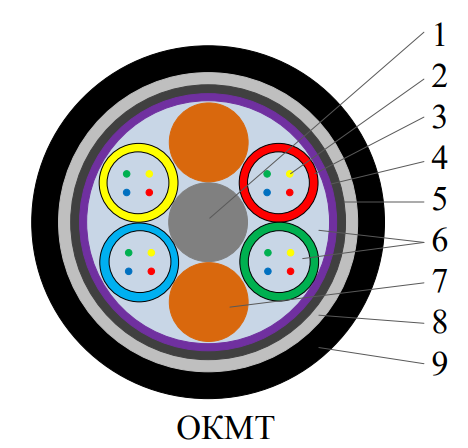

Рисунок 2 - волоконно-оптический кабель ОКМТ связи для прокладки в пластмассовый трубопровод.

1 – центральный силовой элемент;

2 – оптическое волокно;

3 - оптический модуль;

4 – бандажная лента;

5 – внутренняя оболочка;

6 – гидрофобный заполнитель;

7 – заполняющий модуль;

8 – арамидные упрочняющие нити;

9 – внешняя оболочка;

4. Краткое описание материалов, используемых в оптических кабелях При изготовлении оптических кабелей, помимо самого материала для волокна (плавленый кварц (двуокись кремния, (SiO2) высокой степени очистки))), используются следующие основные материалы: 1) краски ("чернила") для окраски ОВ; 2) заполнители (гидрофобные компаунды, порошки, водоблокирующие нити и ленты) для защиты ОК от распространения влаги; 3) полибутилентерефталат, поликарбонат, полиамид для изготовления оптических модулей; 4) полиэтилентерефталатные ленты для скрепления элементов сердечника ОК; 5) полиэтиленовые композиции для изготовления корделей; 6) стеклопластиковые стержни, арамидные нити, стальная проволока для силовых элементов; 7) алюминиевая и стальная лента для изготовления комбинированных оболочек ОК; 8) полиэтиленовые композиции, поливинилхлоридные пластикаты, полиуретаны, полиамиды для изготовления наружных оболочек ОК;

КОНТРОЛЬНЫЙ ВОПРОС

8. Маркировка оптических кабелей.

Оптические кабели, предназначенные для использования в одинаковых условиях, должны иметь 3 – 4 общих аббревиатур, остальные знаки могут отражать особенности их конструкции.

Буквы в маркировке могут означать следующее:

ОК – оптический кабель;

Л – линейный;

Ст – стальная гофрированная оболочка с водоблокирующей лентой под ней;

К (последняя буква в аббревиатуре) – броня из круглых стальных оцинкованных проволок;

Ж – кабель для подвески на железных дорогах;

ГТ – кабель, встроенный в грозотрос;

МТ – одномодульный оптический сердечник трубчатого типа MaxiTube, расположенный в центре кабеля, в котором размещаются ОВ;

Н – наружная оболочка, выполненная из композиции полиэтилена, не поддерживающее горение;

Цифры же могут означать следующее:

01 – центральный силовой элемент из стеклопластика;

6 – количество элементов в повиве сердечника;

48 – количество ОВ;

10/125: числитель – диаметр сердцевины одномодового ОВ до 10 мкм, знаменатель – диаметр отражающей оболочки;

0,36/0,22: числитель – коэффициент затухания в дБ/км на λ=1310 нм, знаменатель – на 1550 нм;

3,5/18: числитель – дисперсия в пс/нм·км на λ=1310 нм, знаменатель – на 1550 нм;

2,7 – статическая растягивающая нагрузка в кН;

(02) – центральный силовой элемент из стального тросика, 16 покрытого полимерной оболочкой;

Пример маркировки:

Оптический кабель линейный для пневмозадувки в защитные пластмассовые трубы – ОКЛ-01-6-48-10/125- 0,36/0,22-3,5/18-2,7.
