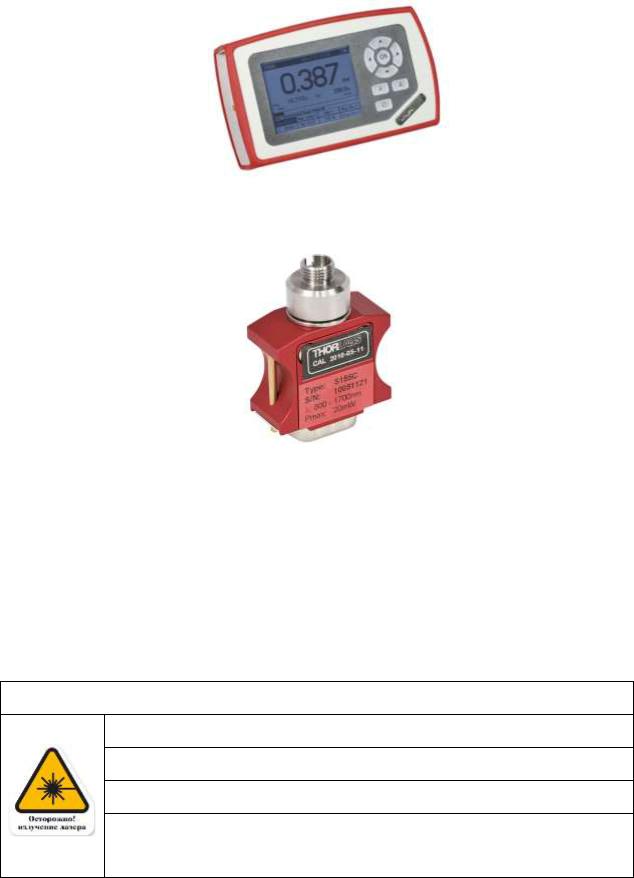

Рисунок 8 – Измеритель мощности Thorlabs PM100D
Рисунок 9 - Фотодиодный датчик Thorlabs S155C
5Порядок выполнения работы
5.1Ознакомиться с техникой безопасности работы с лазерным оборудованием, приведенной в таблице 1.
Таблица 1 – Краткие правила работы с лазерным оборудованием
МЕРЫ БЕЗОПАСНОСТИ
Не направлять лазерный луч в глаза или на кожу
Использовать защитные очки
Не направлять лазерный луч на посторонние предметы
Осторожно обращаться с металлическими и стеклянными предметами вблизи работающего лазера
5.2 Получить допуск на выполнение лабораторной работы.
11
5.3 Собрать экспериментальную схему (рисунок 6) под контролем преподавателя (лаборанта). Вид готового рабочего места представлен на
рисунке 10.
Рисунок 10 – Вид рабочего места
5.4Ввести начальные установки оборудования: температура 18°С (19°С; 20°С), ток накачки 10 мА (рисунок 11).
Рисунок 11 – Начальные установки
5.5 Снять зависимость мощности оптического излучения лазерного диода от тока накачки. Меняя ток накачки в диапазоне от 10 мА до 50 мА с шагом
0,5 мА, зарегистрировать показания мощности оптического излучения
(таблицу 2).
Таблица 2 – Ватт-амперная характеристика лазерного диода
н, мА
Р,
12
мВт
5.6Построить график зависимости мощности излучения лазера от тока накачки (рисунок 3).
5.7Используя формулу (2), рассчитать КПД лазера для рабочей точки.
5.8Найти угол наклона прямой с помощью формулы (3), т.е. определить дифференциальный КПД.
5.9По полученным результатам и формуле (4) рассчитать квантовую эффективность лазера.
5.10Сделать вывод.
6 Содержание отчета
6.1Цель и задачи работы.
6.2Рисунок и описание экспериментальной схемы, начальные установки оборудования.
6.3Результаты измерений (таблица 2) и график ватт-амперной характеристики.
6.4Необходимые расчеты.
6.5Вывод.
7Контрольные вопросы
7.1Что такое порог генерации и пороговая энергия генерации?
7.2Как изменяется длина волны генерации с температурой?
7.3Что такое КПД лазера?
7.4Что такое квантовая эффективность лазерного диода и как ее оценить?
7.5Назначение измерителя оптической мощности в работе, принцип его работы?
7.6Что такое ватт-амперная характеристика? Объясните ее вид для лазерного диода.
13
