ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное

образовательное учреждение высшего образования

Московский технический университет связи и информатики

Кафедра направляющих телекоммуникационных сред

НАПРАВЛЯЮЩИЕ СРЕДЫ ЭЛЕКТРОСВЯЗИ

Задача №3

«Расчёт длины регенерационного участка оптического кабеля»

Выполнил: ст. гр. БЗС2002

Ломакин А. А.

Проверил:

Иванов. С. И.

Москва 2023

1. Исходные данные

Таблица 1 – исходные данные

Параметр	Значение
Дисперсия, пс/нм. км	17.2
Затухание , дБ/км	0.24
Ширина источ. изл. , нм	0.2
Длина волны мкм	1.55
Потери в нераз. соед. дБ	0.04
Система СЦИ	СТМ-1
Энергетич. потенциал сист. П, дБ	30
Число волокон в кабеле m	8
Строит. длина ОК lc, км	4

2. Выполнение

Длина регенерационного участка L_р1, ограниченная дисперсией сигналов в оптическом волокне, т.е. уширением импульсов, не должна превышать величину:

(1)

где

D - удельная хроматическая дисперсия ОВ пс/нм.км;

- ширина спектральной линии источника излучения нм;

В = 0,15552- скорость передачи цифрового сигнала в линии для систем СТМ Гбит/с;

Длина регенерационного участка L_р2, ограниченного энергетическими характеристиками ВОЛС, определяется выражением:

(2)

где

П – энергетический потенциал системы дБ;

– величина потерь в неразъемных соединениях дБ;

– величина потерь в разъемных соединениях дБ, = 0.3;

– строительная длина кабеля км;

 – величина затухания ОВ дБ/км;

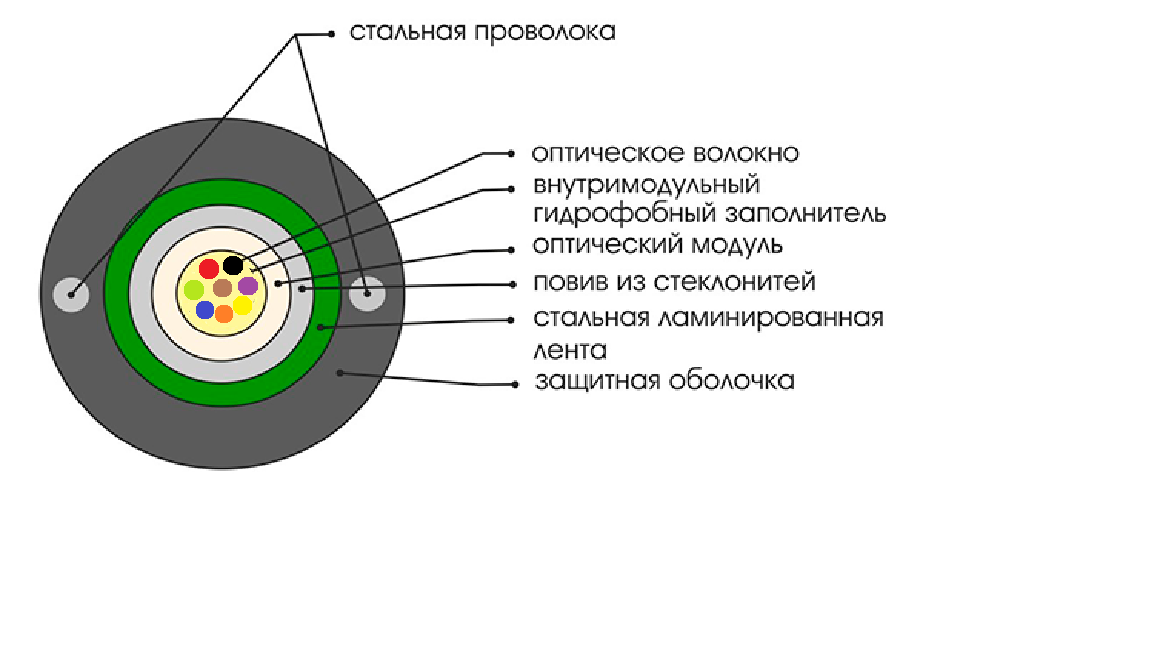

Рисунок 1 - Эскиз поперечного сечения оптического кабеля с 8 волокнами

Длина регенерационного участка, ограниченного энергетическими характеристиками ВОЛС в 252 раза больше длины регенерационного участка, ограниченного дисперсией сигналов в оптическом волокне => необходимо принять меры по уменьшению дисперсии.
