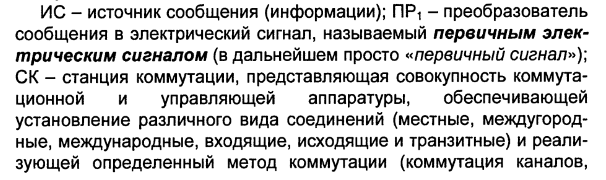

Базовые принципы построения телекоммуникационных сетей
Логарифмические единицы передачи. Диаграмма уровней
Сигналы, используемые для передачи сообщений, представляют собой электрические мощность, напряжение или ток, изменяющиеся во времени. Характер изменений мгновенных значений напряжения или тока сигналов однозначно соответствует передаваемым сообщениям.
Чтобы облегчить измерения и расчеты величин, значения которых размещаются в широком диапазоне, и чтобы при сравнении результатов измерений или расчетов операции умножения и деления заменить соответственно сложением или вычитанием, вместо величин мощности, напряжения и тока, выраженных в ваттах, вольтах и амперах (или их долях), используют логарифмы отношения этих величин к условным величинам, принятым за отсчетные. Относительные единицы, выраженные в логарифмической форме, называются уровнями передачи. Уровни передачи, представляющие десятичные логарифмы отношения одноименных величин, называются децибелами (дБ), а представляющие натуральные логарифмы отношения одноименных величин, называются неперами (Нп).

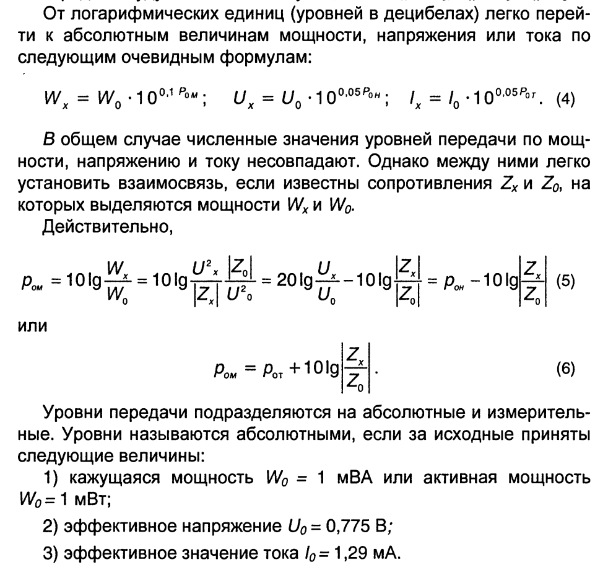

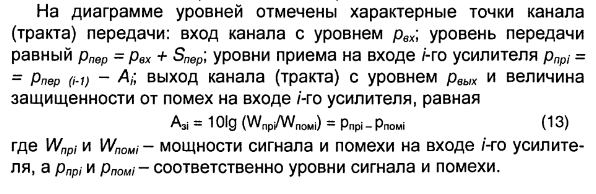

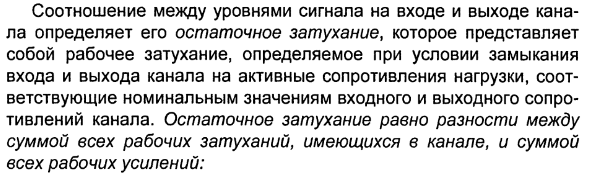

4) R0 = 600 Ом.
Основные характеристики первичных сигналов (определения)

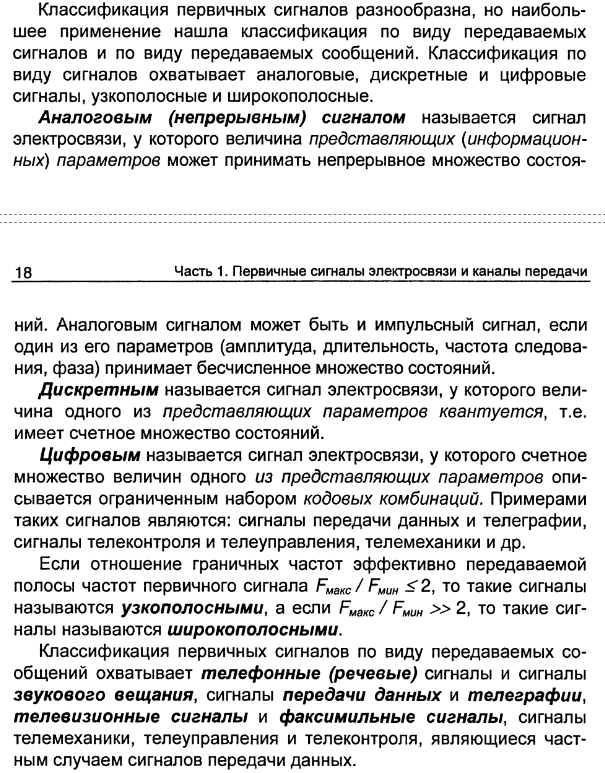

Электрический сигнал, получаемый на выходе преобразователя сообщения, называется первичным сигналом электросвязи. Параметр первичного сигнала «x(t)», изменение величины которого однозначно отображает передаваемое сообщение, называется представляющим или информационным параметром. Таким параметром, например, может быть амплитуда, частота или фаза гармонического электрического сигнала; амплитуда, длительность или фаза импульсов периодической последовательности; структура и разрядность кодовых комбинаций и др.
Поэтому для установления соотношений между параметрами и характеристиками первичных сигналов и свойствами каналов передачи вводят такие параметры и характеристики первичных сигналов, которые просто измерить и по которым возможно определить условия их передачи с минимальными искажениями и максимально возможной защищенностью.
Первым таким параметром является длительность первичного сигнала Тс, определяющая интервал времени, в пределах которого сигнал существует.
Следующим параметром первичного сигнала является его средняя мощность, определяемая выражением

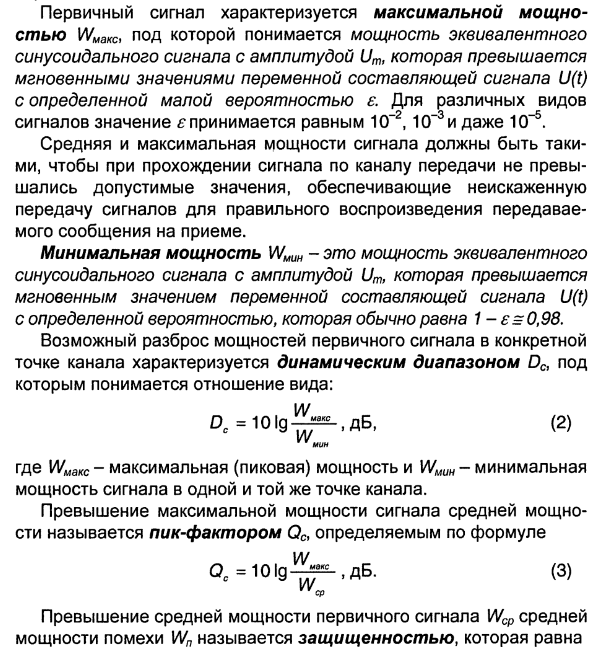

Основные характеристики первичных сигналов
В прошлом всё описано

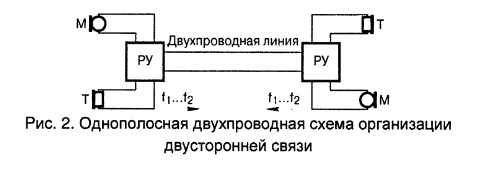

Дифференциальная система. Принципы построения канала двустороннего действия

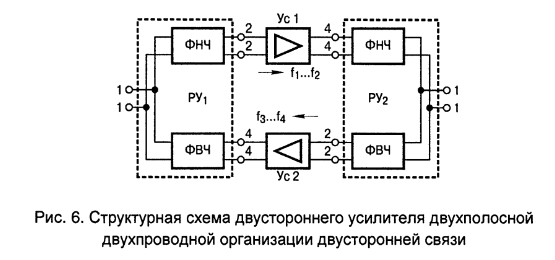

Четырехпроводная линия – дифференциальная система.

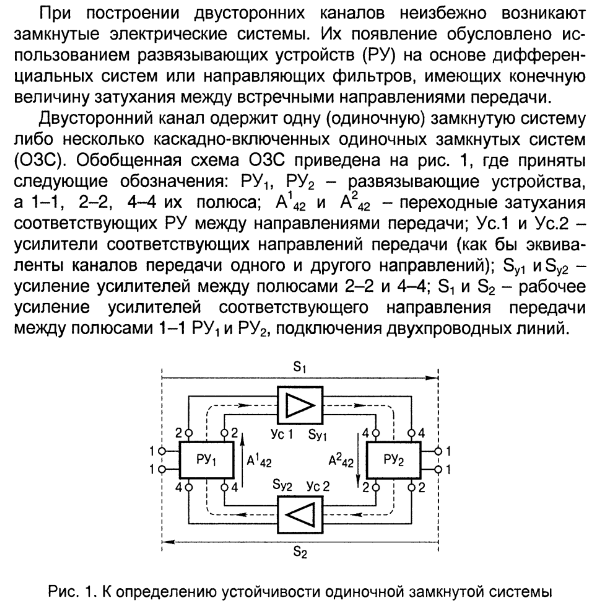

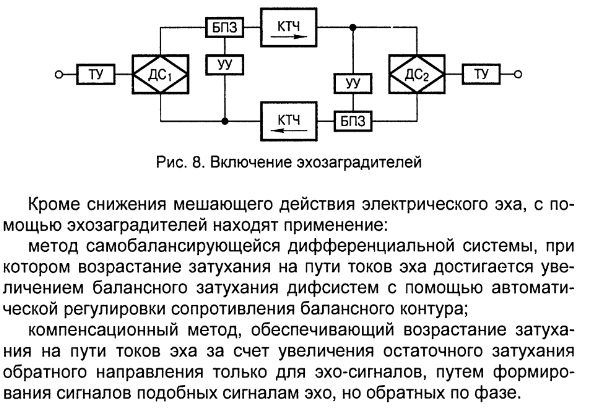

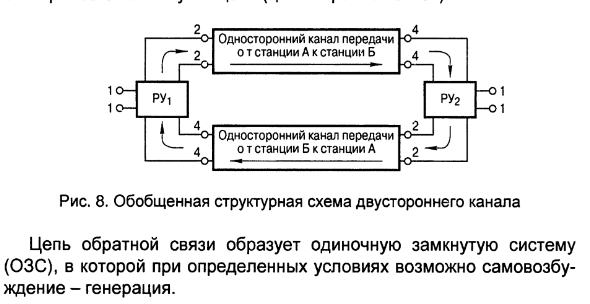

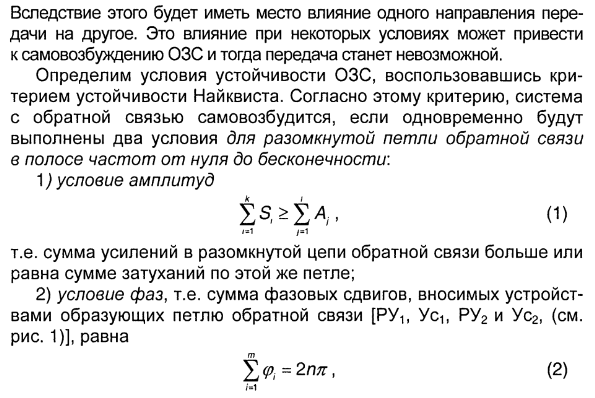

Канал двустороннего действия как одиночная замкнутая система

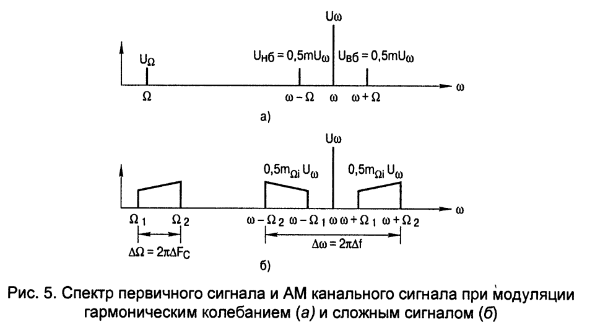

Амплитудная модуляция (АМ)

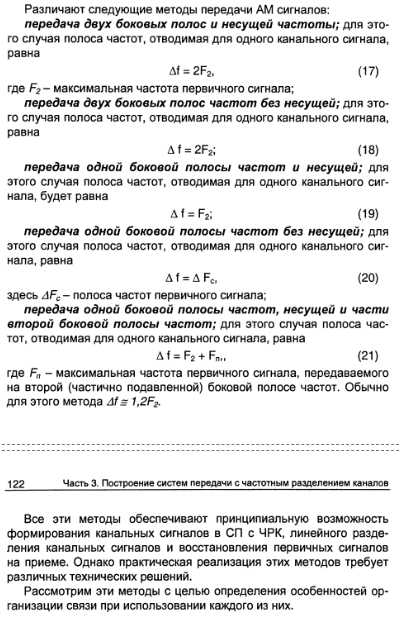

Методы формирования канальных сигналов при АМ

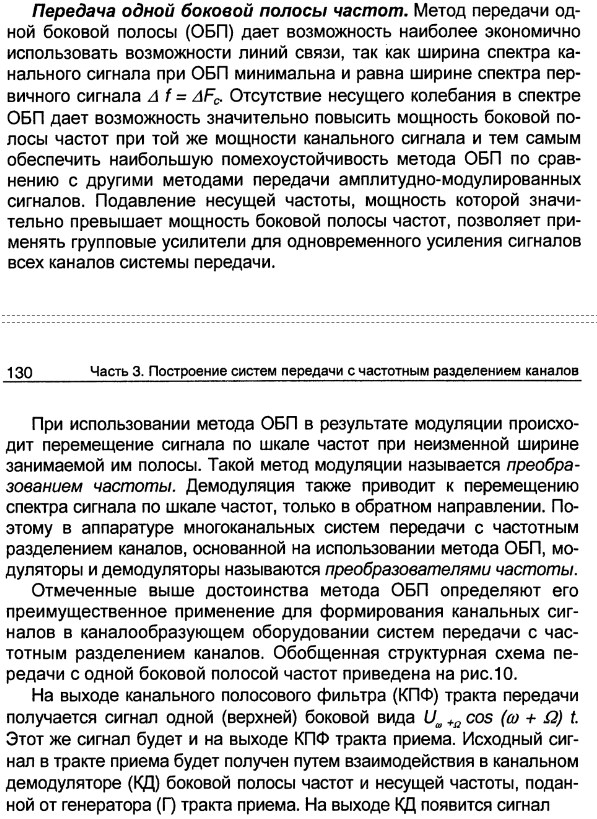

Методы формирования ОБП

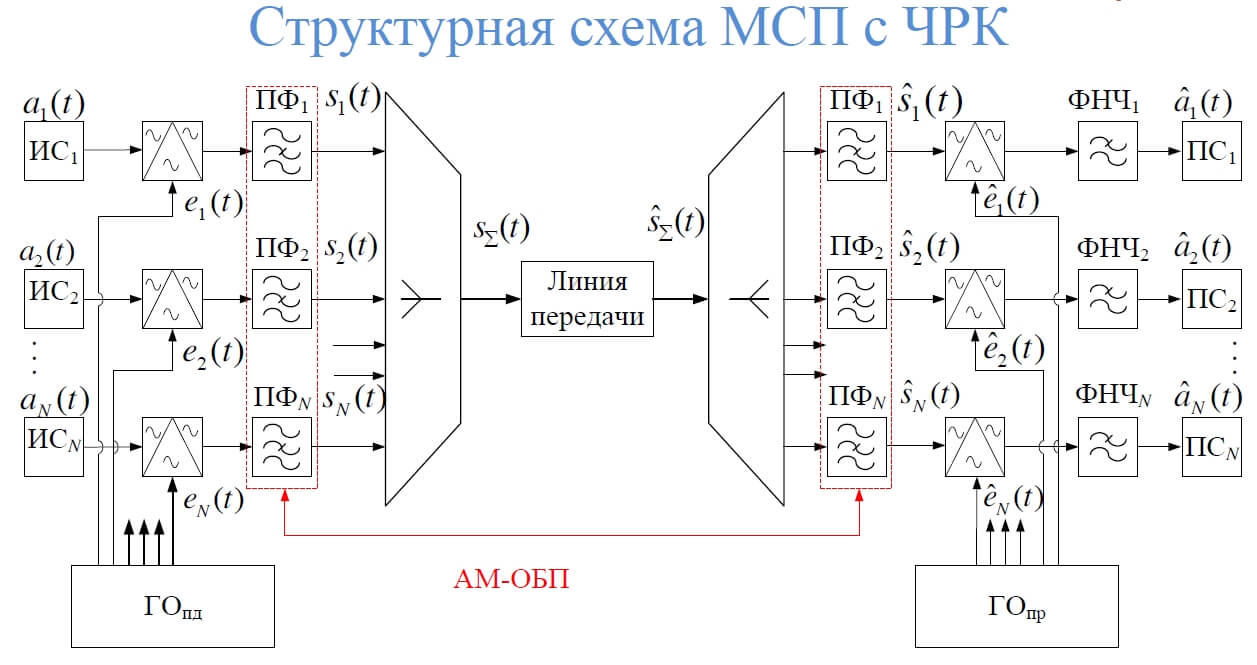

Структурная схема МСП с ЧРК
То же самое, только из методички к лабе
Иерархические принципы построения АСП. Формирование стандартных групп каналов в АСП
Асп на основе чрк
В первой ступени преобразования общее число каналов системы N разбивается на n2 групп по n1 каналов в каждой. В результате формирования группы одинаковые исходные частотные полосы от n1 различных источников преобразуются в n1- канальный групповой сигнал. Эта ступень преобразования называется индивидуальной, а группа из n1 каналов – первичной (ПГ).
Совокупность устройств, формирующих первичные группы КТЧ, называется аппаратурой канального преобразования (АКП, см. рис.4.2).
Вторая и последующие ступени преобразования являются групповыми. На второй ступени n2 одинаковые частотные полосы первичных групп преобразуются в общий групповой сигнал, содержащий сигналы n1n2 каналов. Эта группа каналов называется вторичной (ВГ).
В третьей ступени преобразования образуется n1n2n3-канальный сигнал путем переноса n3 одинаковых частотных полос группового n1n2-канального сигнала в неперекрывающиеся полосы частот. Данная группа каналов называется третичной (ТГ).
При построении оконечной аппаратуры с очень большим числом каналов возможно использование четверичных (ЧГ) и пятиричных (ПтГ) групп, формируемых объединением, соответственно, нескольких ТГ и ЧГ. Оборудование, обеспечивающее формирование ВГ, ТГ и групп более высокого порядка, называется, соответственно, аппаратурой преобразования ПГ (АППГ), аппаратурой преобразования ВГ (АПВГ) и т.д. В целом совокупность АППГ, АПВГ, АПТГ и т.д. именуется аппаратурой преобразования групп каналов (АПГК, см. рис. 4.2).

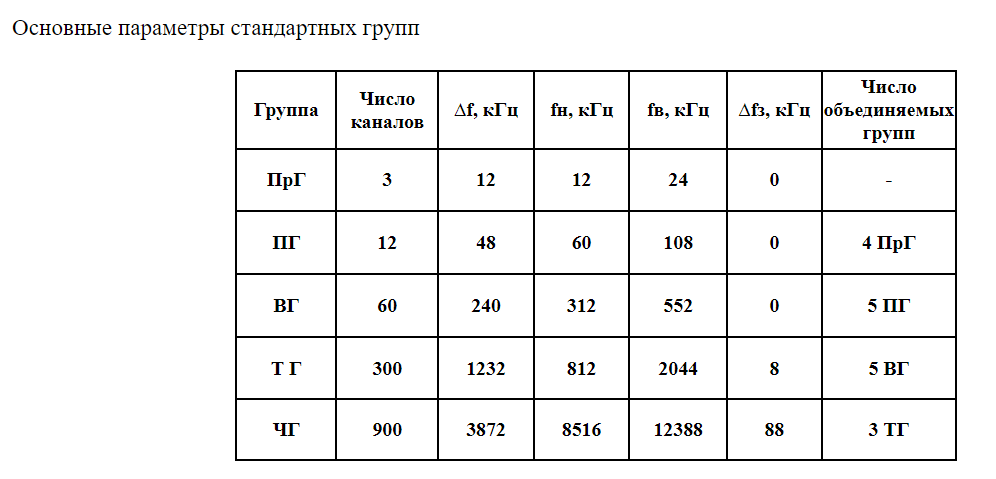

Международными нормами определены значения ni, используемые на разных ступенях группообразования. На первой ступени объединяется 12 сигналов (n1 = 12), причем формирование ПГ может производиться с помощью предварительной группы (ПрГ), включающей 3 канала ТЧ (n1' = 3). На второй и третьей ступенях группообразования объединяется 5 сигналов (n2 = n3 = 5), а на четвертой и пятой ступенях – 3 сигнала (n4 = n5 = 3).
Каналообразующая аппаратура различных систем передачи не обязательно содержит все перечисленные выше группы. В зависимости от общего числа каналов она может состоять только из ПГ, ПГ и ВГ и т.д.
Использование КОА позволяет строить оконечную аппаратуру любых АСП на основе использования стандартного преобразовательного оборудования и, следовательно, создать единое унифицированное каналообразующее оборудование для различных систем передачи.
