МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное

государственное бюджетное образовательное

учреждение высшего образования

«Московский технический университет

связи и информатики»

────────────────────────────────────

ЛАБОРАТОРНАЯ РАБОТА №3

по дисциплине «ОКиТПЭС»

на тему:

«Исследование параметров пассивных элементов

гибридных интегральных микросхем»

Выполнил: студ. гр. БЗС2002

Ломакин Алексей

Проверил: ст. преподаватель

Аринин О. В.

(Осенний семестр)

Москва 2022

1. Цель работы

Целью работы является изучение принципов конструирования печатных плат для обеспечения заданных электрических и эксплуатационных характеристик на основе использования типовых материалов и компонентов, а также элементов САПР.

2. Электрическая принципиальная схема и номер варианта

Вариант 5

Декада счетчика с дешифратором для 7-сегментного индикатора (рис. 1). Крупносерийное производство. Габариты минимальные. Разъем печатный.

Рисунок 1 – декада счетчика с дешифратором 7-сегментного индикатора

3. Нумерация выводов микросхем. Типы корпусов

Рисунок 2 – К155ИЕ2, корпус 201. 14-1

Рисунок 3 – КР514ИД1, корпус 238. 16-1

Рисунок 4 – б) корпус 238. 16-1; в) корпус 201. 14-1

4. Схема в EasyEDA

Рисунок 5 – схема в EasyEDA

5. Печатная плата

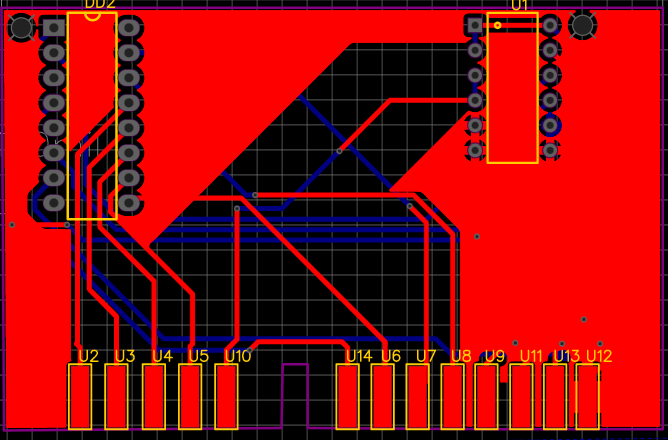

Рисунок 6 – верхний слой

Рисунок 7 – нижний слой

6. Определение паразитной ёмкости

,

где ln – длина участков; a – расстояние между проводниками; b – ширина; tn – толщина;

ln = 8.141208 мм, a = 1.095248 мм, b = 0.508 мм, tn = 0.018 мм.
