Лабораторная работа № 1

«УСТРОЙСТВА ФУНКЦИОНАЛЬНОЙ ЭЛЕКТРОНИКИ НА

ПОВЕРХНОСТНЫХ АКУСТИЧСКИХ ВОЛНАХ»

Цель работы:

1. Изучение влияния конструкторско-топологических параметров устройства на поверхностных акустических волнах (ПАВ) на его электрические характеристики:

а) выбор материала подложки;

б) выбор геометрии (топологии) тонкопленочных элементов частотно-избирательных фильтров и согласованных фильтров сложных сигналов.

2. Освоение методики проектирования пленочных элементов устройств на ПАВ при использовании технологии изготовления интегральных микросхем.

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ НА ПАВ:

1. Определить из табл.1 по начальной букве своей фамилии центральную

частоту - f0 и ширину полосы пропускания - ∆f для расчета ЧИФ на ПАВ, а также длину псевдослучайной последовательности (ПСП) - Nэ для согласованного фильтра (СФ) сложного сигнала (СлС):

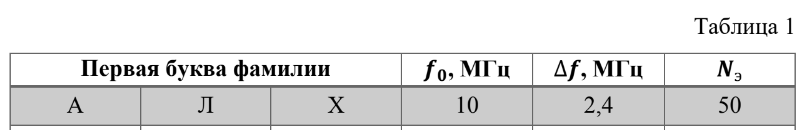

Таблица 1

2. Выбрать по табл.2 оптимальный пьезоматериал для подложки:

Таблица 2

Таблица 3 – выходное сопротивление ВШП (встречно-штыревой преобразователь)

Пример расчета частотно-избирательного фильтра:

1. Определяем относительную полосу пропускания:

∆f/f0 = (2,4/10) ∙ 100% = 24%.

2. Из табл. 2 находим, что оптимальным материалом является ниобат лития

со срезом Y, c направлением распространения – Z, имеющий скорость ПАВ = 3,48 ∙ 10³ м/с, N₀=4 (пар), ∆f/f₀ = 24%, M₀ = 108.

3. Определим λ ПАВ:

4. Период решетки:

5. Ширина электродов:

6. Определим длину электродов:

7. Количество пар электродов во входном ВШП:

N0′ = N0/10 = 4/10 = 0.4 – округляем в большую сторону = 1

8. Расстояние между входным и выходным ВШП:

9. Ширина суммирующих шин:

W = 10λПАВ = .

10. Переходное затухание в фильтре ξ, которое должно быть компенсировано дополнительным усилением, находим из графика на рис. 4 для
