Практическое занятие 1

Настройка домашнего маршрутизатора.

Создание простой сети.

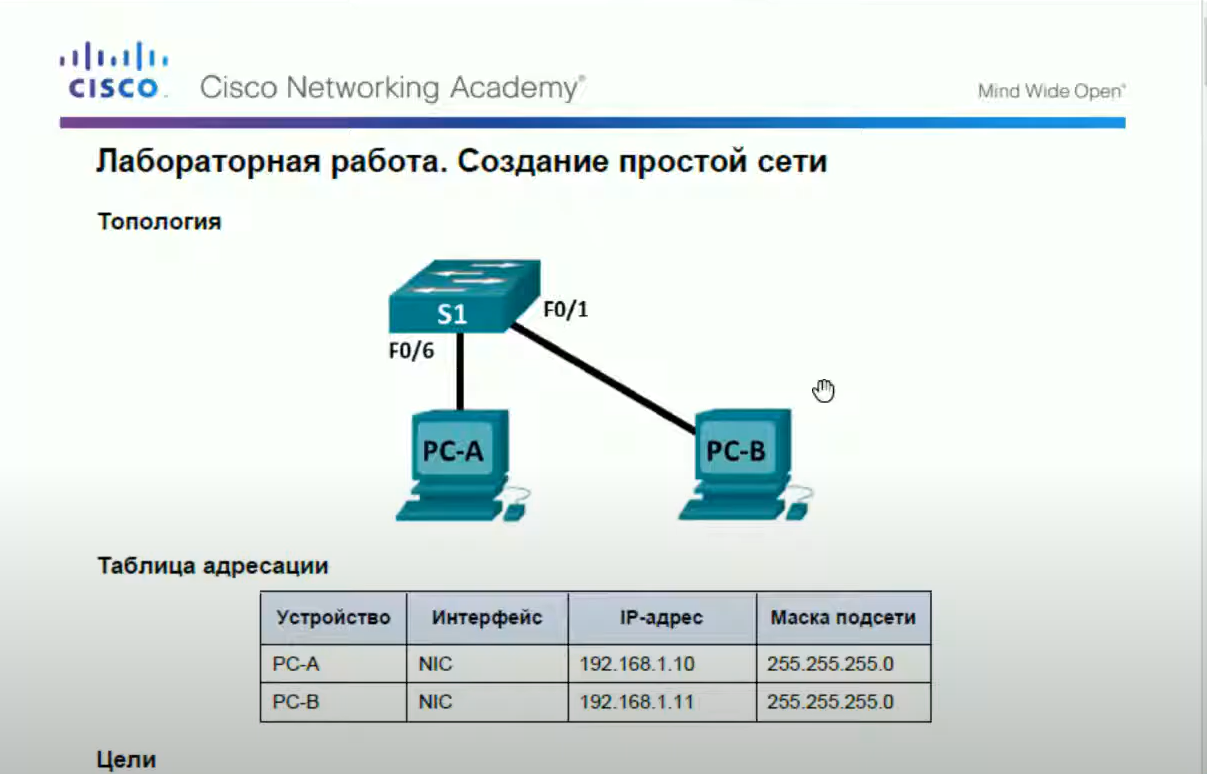

В этой лабе надо соединить 2 компьютера использую коммутатор. Но мы будем использовать обычный домашний маршрутизатор.

Синие порты с надписью Ethernet – это локальная сеть.

Желтый порт с надписью Enternet – это глобальная сеть, сюда включается провайдер.

Синяя кнопочка с надписью WPS (wireless protection system) – технология, которая позволяет подключиться к вай-фаю без пароля (как это работает будет разобрано позже).

Также присутствует разъем питания и выключатель питания.

Обычно на маршрутизаторах есть кнопка RESET – это чтобы сбросить его к заводским настройкам.

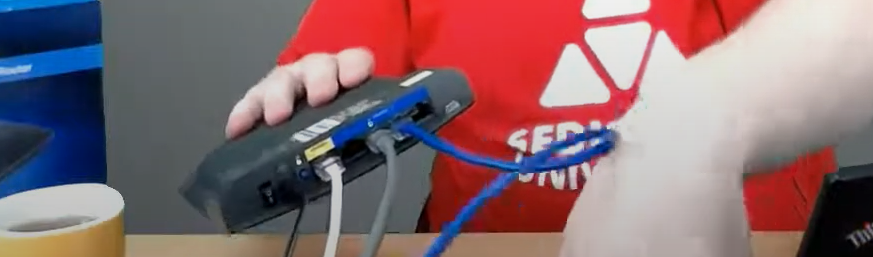

Далее он подключает питание, кабель интернета (провайдера) и два компа в разъемы. Теперь сеть готова – осталось её сбросить (кнопкой reset).

В представленной лабе нам нужно настроить IP-адреса руками. Это значит, что мы прописываем их статическими (то есть они не будут меняться, иметь такой IP удобно, например, принтерам).

Дальше на компе появится веб страница с настройкой роутера (рекомендуется скачать приложение, но мы это не делаем, т.к. хотим настроить сами). Если отказаться от использования приложения, то откроется начальная страница браузера и сеть останется незащищенной (без пароля) и кто угодно сможет присоединиться к ней.

Как настроить WiFi будет изучаться отдельно, сегодня мы настраиваем статическую адресацию.

Проверка работы портов максимально легка – если моргают светодиоды у соответствующих портов – значит всё ок.

Далее в настройках винды входим в параметры Windows -> Сеть и Интернет -> Ethernet -> Настройка параметров адаптера. Откроется это:

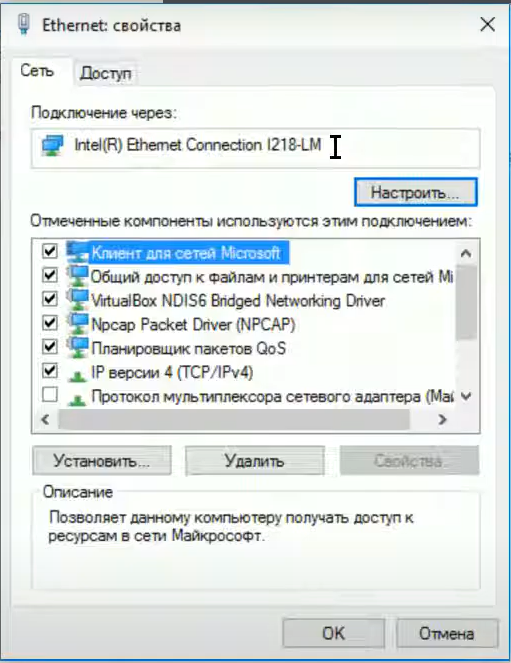

Тут много лишних сетей автора видео, та, которая нам нужна – левая верхняя Ethernet LinksysA. Тыкаем на нее правой кнопкой мыши и переходим в свойства. Откроются настройки сетевого адаптера.

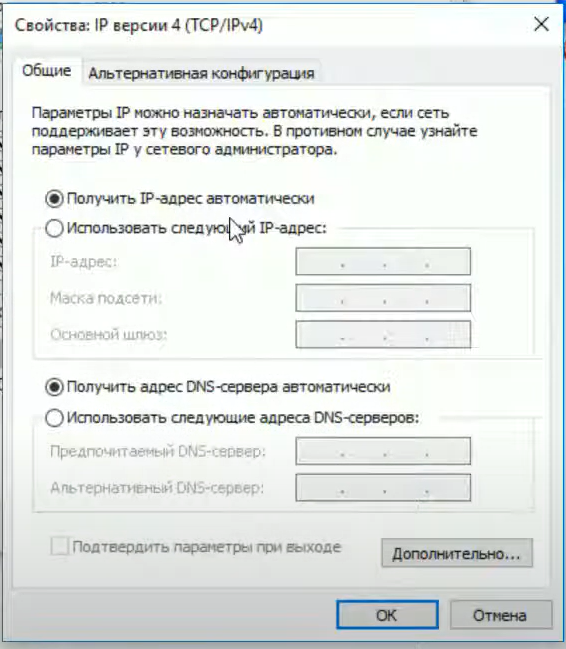

Выбираем IP версии 4 (Internet Protocol) и жмем Свойства.

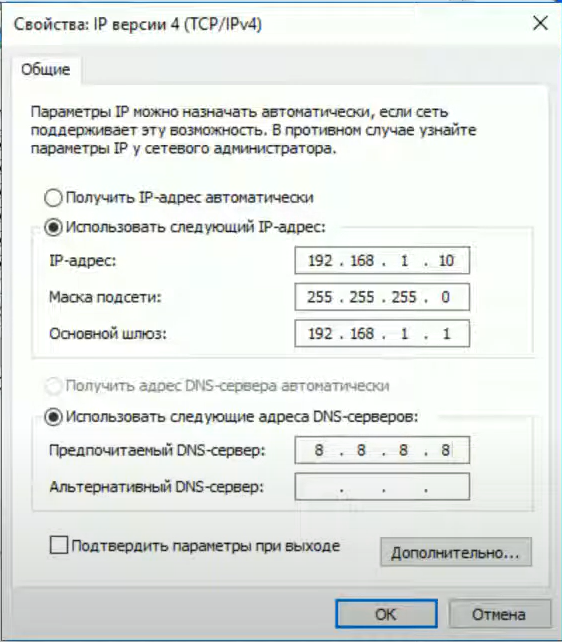

Нам нужно внести следующие параметры:

Маска подсети – изучим позже

Основной шлюз (шлюз по умолчанию) – IP адрес нашего маршрутизатора, через который мы можем попасть в сеть интернет. Если не прописать шлюз, то мы будем в ЗАКРЫТОЙ сети. Если не прописать шлюз – то не будет выхода в интернет.

DNS-сервер – это такой сервер (служба), который преобразовывает красивые имена в IP-адреса. Имена сайтов. Есть сайт google.com и нам нужно его преобразовать. В сети мы работаем с пакетами, а там IP-адреса, поэтому и преобразовываем.

8.8.8.8 – самый популярный DNS сервер от гугла.

После всех манипуляций жмем ОК

Мы сделали статический IP адрес. Обычно маршрутизатор выдает нам автоматические настройки на время с помощью протокола DHSP (не уверен в правильности написания), но сейчас мы прописали все вручную.

Теперь проверим параметры сети с помощью командной строки.

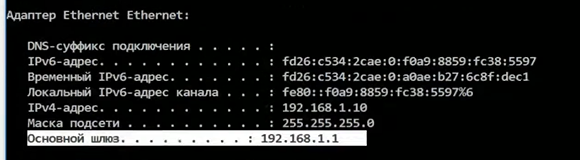

Для этого пишем команду ipconfig, выдаст примерно следующее:

После этого проделываем все на втором компьютере.

Как проверить подключение? Для этого используем команду ping

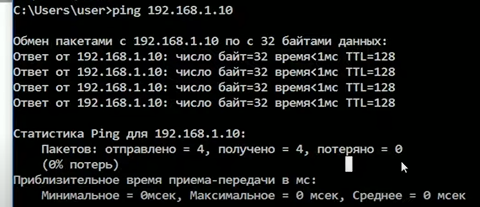

Пингует сам себя

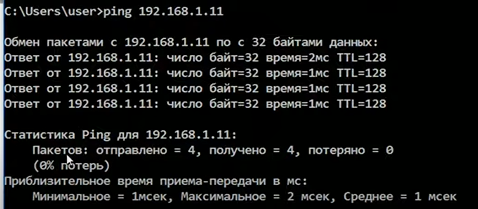

Пингует соседний компьютер

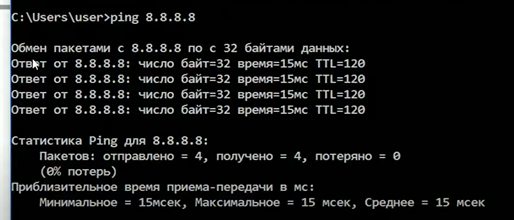

Пингуем DNS

Вторая лаба. Трассировка подключения к Интернету.

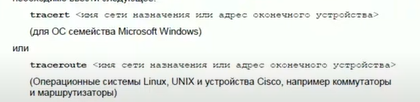

Тут мы будем использовать утилиты tracert и traceroute

Трассировка маршрута – технология, позволяющая определить, через какие маршрутизаторы (промежуточные устройства) проходят пакеты, когда мы их куда-то отправляем.

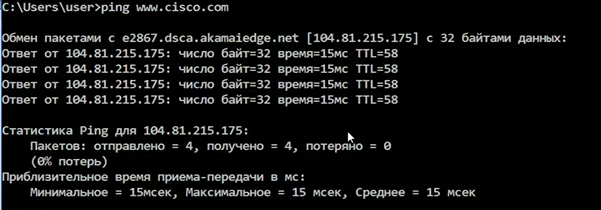

Проверяем доступность сайта циско.

Теперь трассеруем сайт регионального интернета Африки. Первый переход через маршрутизатор, который мы настроили. Дальше пакеты попадают в компанию wnet. После идут куда-то в Африку, попадают в Германию и после отследить не удается, т.к. в целях безопасности многие провайдеры блокируют трассировку:
