Лабораторная работа №3
по дисциплине «Сетевые технологии»
на тему:
«Настройка STP»
Выполнил: студ. гр. БЗС2002
Ломакин Алексей
Проверил: ст. пр.
Максимов С. П.
(Осенний семестр)
Москва 2022
Цель работы:
Настроить протокол STP при помощи эмулятора eNSP.
Ход работы:
Рисунок 1 – Топология сети
Рисунок 2 – Отключение интерфейсов на LSW1

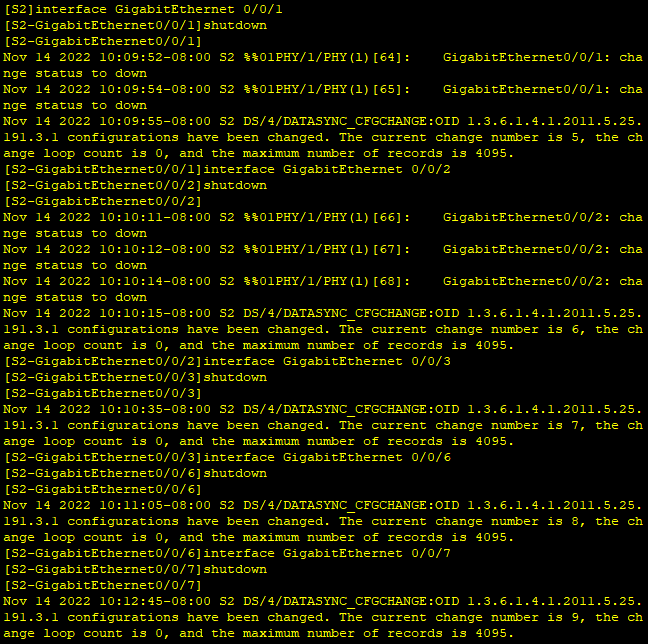

Рисунок 3 – Отключение интерфейсов на LSW2

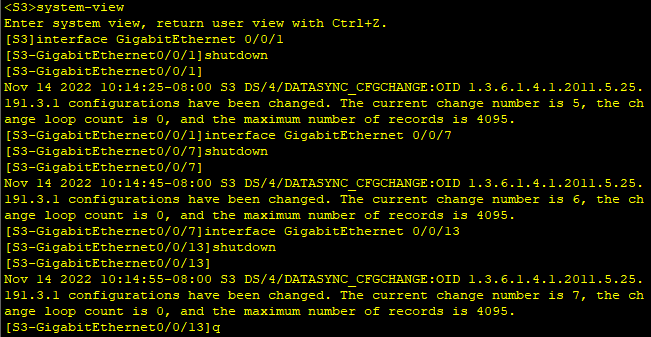

Рисунок 4 – Отключение интерфейсов на LSW3
Рисунок 5 – Отключение интерфейсов на LSW4
Рисунок 6 – Подключение STP на LSW5

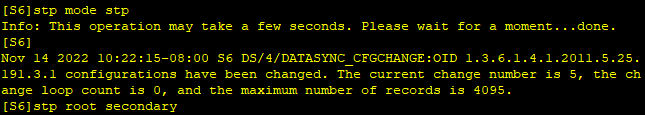

Рисунок 7 – Подключение STP на LSW6
Рисунок 8 – Краткая информация о LSW5
Рисунок 9 – Краткая информация о LSW6
Рисунок 10 – Просмотр статуса STP порта 0/0/1 на LSW5
Рисунок 11 – Просмотр статуса STP порта 0/0/1 на LSW6

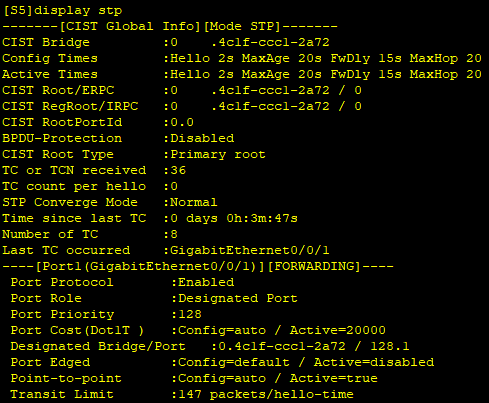

Рисунок 12 – Просмотр информации об STP на LSW5
Рисунок 13 – Просмотр информации об STP на LSW6
Рисунок 14 – Изменение приоритета моста на LSW5
Рисунок 15 – Изменение приоритета моста на LSW6
Рисунок 16 – Информация о новом корневом мосте на LSW5
Рисунок 17 – Информация о новом корневом мосте на LSW6
Рисунок 18 – Отключение интерфейса на LSW6
Рисунок 19 – Информация о корневом мосте на LSW5
Рисунок 20 – Включение интерфейсов на LSW6
Рисунок 21 –Просмотр информации об STP на LSW5
Рисунок 22 –Просмотр информации об STP на LSW6
Рисунок 23 – display stp brief на LSW5
Рисунок 24 – Изменение приоритетов на LSW6
Рисунок
25 – Просмотр интерфейсов порта 0/0/1 на
LSW6
Рисунок 26 – Просмотр интерфейсов порта 0/0/2 на LSW6
Рисунок 27 – Просмотр роли интерфейсов на LSW5
Рисунок 28 – отключение G 0/0/2 на LSW5 и просмотр роли портов
Рисунок 28 – Возобновление приоритетов на LSW6
Рисунок 29 – Просмотр роли интерфейсов на LSW5
Рисунок 30 – Просмотр роли интерфейсов на LSW5
Рисунок 31 – Изменение стоимости G0/0/9 LSW5
Итоговая конфигурация
Итоговая конфигурация приведена на Рисунках 32-35.
Рисунок 32 – LWS1

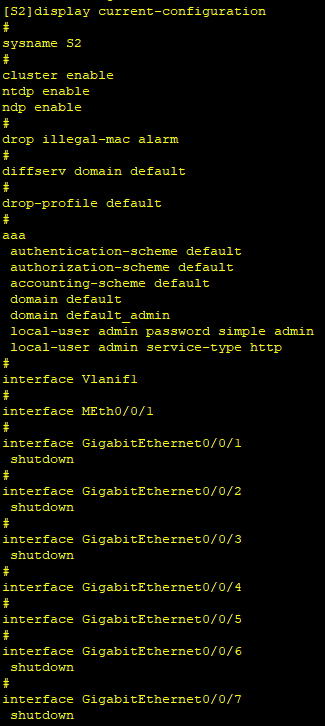

Рисунок 33 – LWS2
Рисунок 34 – LWS3

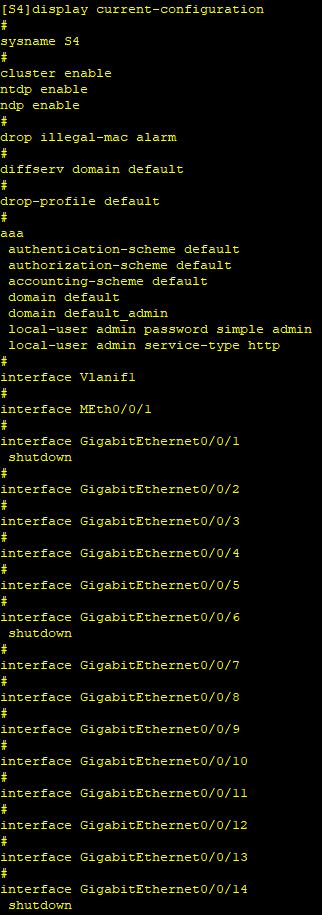

Рисунок 35 – LWS4
Вывод:
В ходе лабораторной работы я провел настройку, научился менять приоритеты портов и управлять выбором корневого порта.
Контрольные вопросы:
Возникновение петли создает большие проблемы – ведет к перегрузке свитчей и неработоспособности данного сегмента сети.
Принцип протокола STP - все избыточные каналы между коммутаторами блокируются и трафик через них не передается. Для построение такой топологии строится дерево (математический граф). Чтобы его построить вначале необходимо определить корень дерева, из которого и будет строиться граф. Поэтому первым шагом протокола STP является определение корневого коммутатора. Для его определения коммутаторы обмениваются между собой сообщениями, в которых указаны приоритеты коммутаторов и их портов. По этим данным определяются избыточные каналы, которые блокируются.
Корневой мост – это устройство, которое STP считает точкой отсчета, центром сети, все дерево STP сходится к нему.
- Выводит краткую информацию о STP.
- Выводит полную информацию об интерфейсах STP.
