Лабораторная№2

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное

государственное бюджетное образовательное

учреждение высшего образования

«Московский технический университет

связи и информатики»

────────────────────────────────────

Кафедра Сети связи и системы коммутации

Лабораторная работа №2

по дисциплине «Сетевые технологии»

на тему:

«Базовые устройства навигации и

конфигурации»

Выполнил: студ. гр. БЗС2002

Ломакин Алексей

Проверил: ст. пр.

Максимов С. П.

(Осенний семестр)

Москва 2022

Цель работы:

Изучить базовые настройки роутера с использованием симулятора eNSP от компании Huawei.

Ход работы:

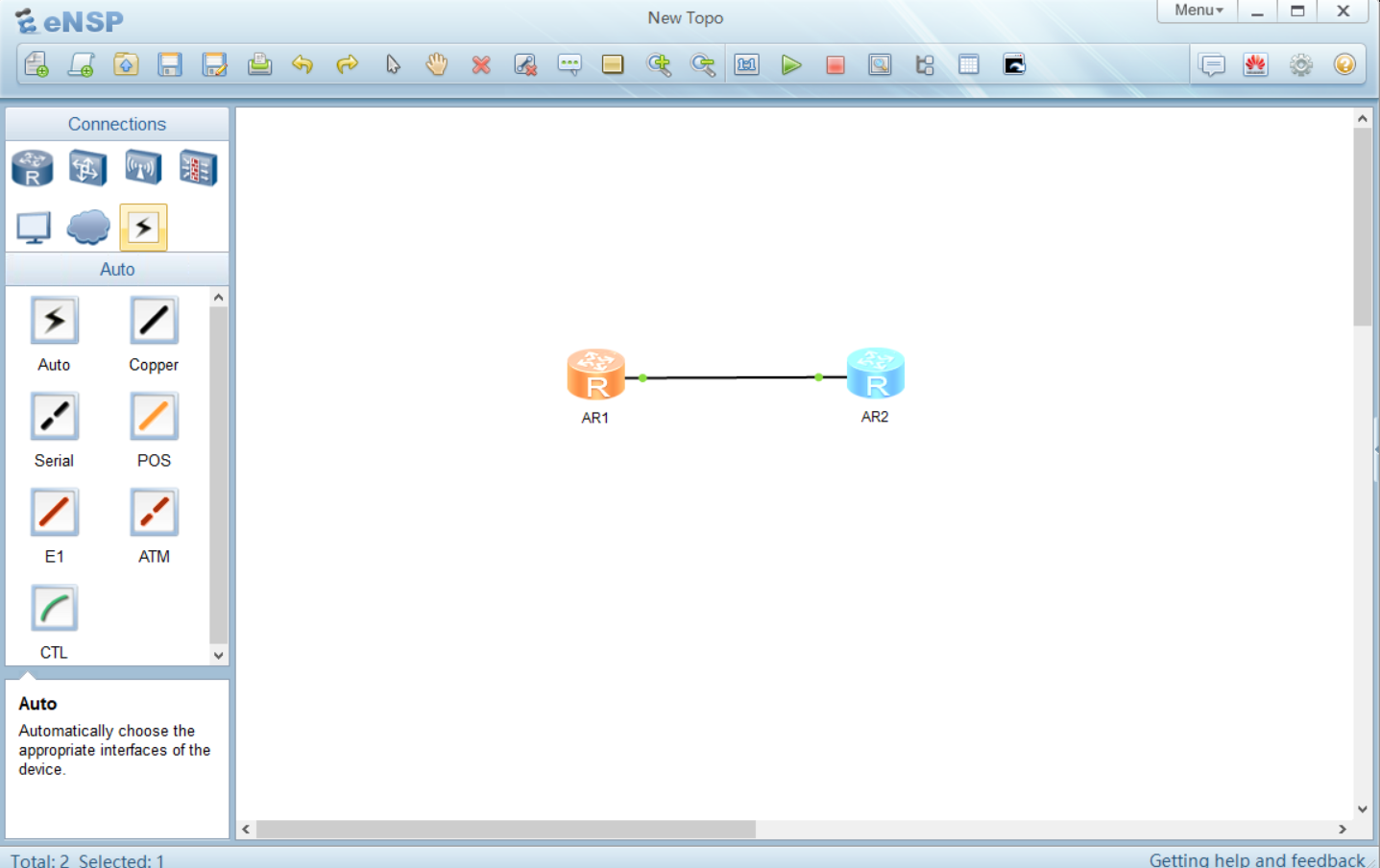

Рисунок 1 – Топология сети

Рисунок 2 – Просмотр версии ПО и информации об оборудовании окна

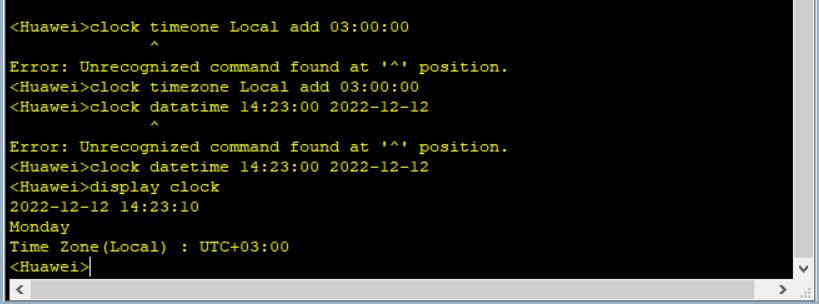

Рисунок 3 – установка нового времени, временной зоны и даты

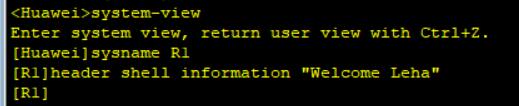

Рисунок 4 – изменение имени роутера R1 и установка приветствия

Рисунок 5 – изменение имени роутера R2 и установка приветствия

Рисунок 6 – Получение доступа к обзору системы и установка пароля для роутера R1

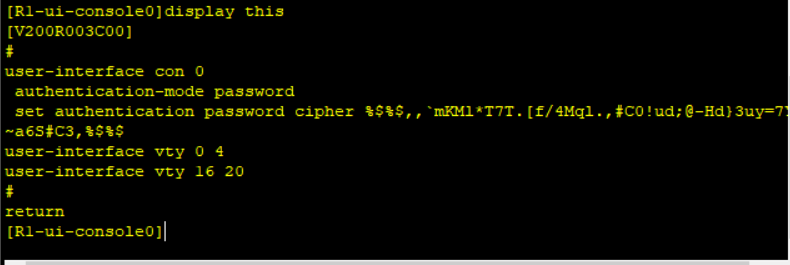

Рисунок 7 – проверка изменения конфигурации R1

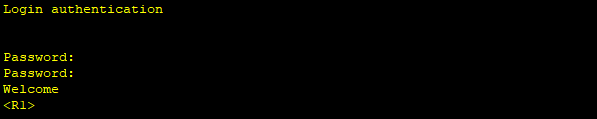

Рисунок 8 – вход в R1 с паролем и приветствием

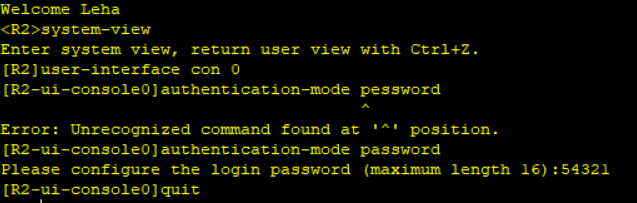

Рисунок 9 – Получение доступа к обзору системы и установка пароля для роутера R2

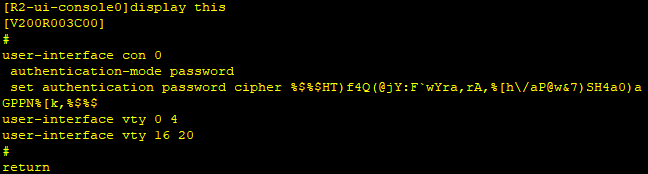

Рисунок 10 – проверка изменения конфигурации R2

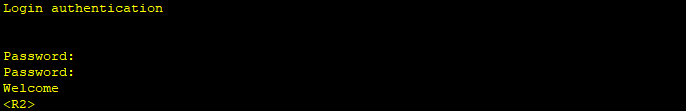

Рисунок 11 – вход в R2 с паролем и приветствием

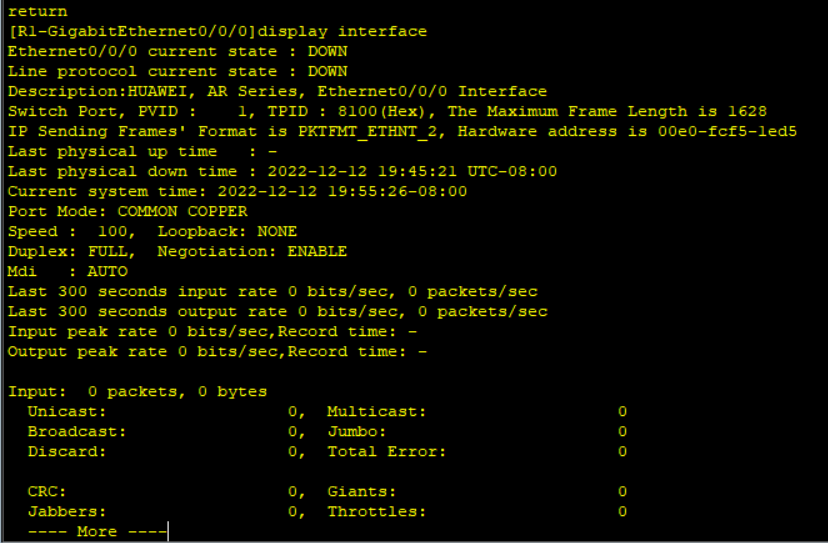

Рисунок 12 – описание интерфейса R1

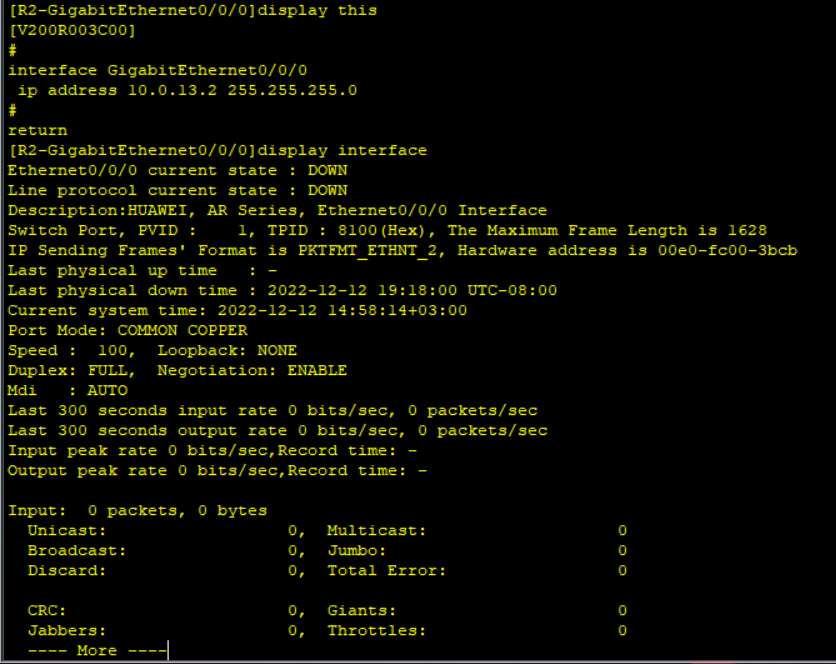

Рисунок 13 – описание интерфейса R2

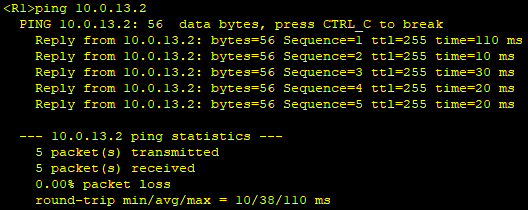

Рисунок 14 – проверка связи со стороны R1

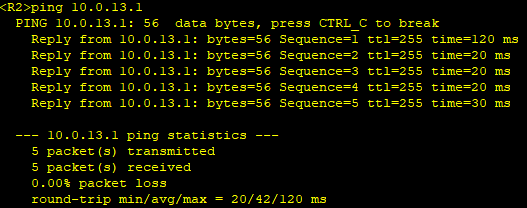

Рисунок 15 – проверка связи со стороны R2

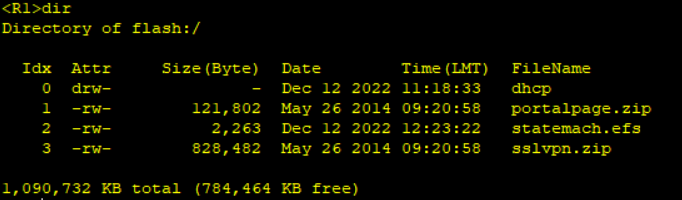

Рисунок 16 – список файлов текущей директории на устройстве R1

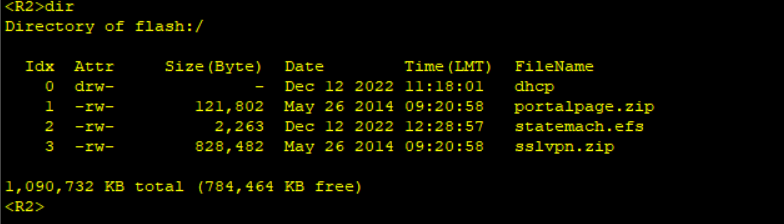

Рисунок 17 – список файлов текущей директории на устройстве R2

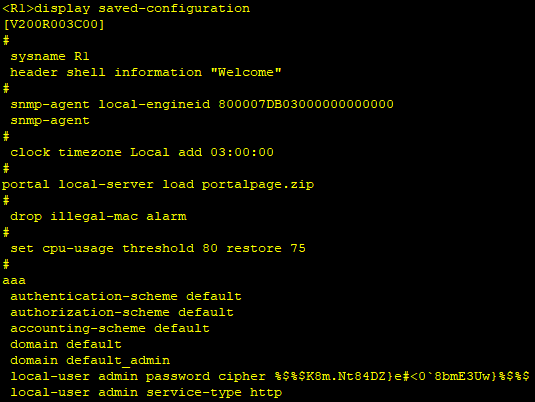

Рисунок 18 – сохраненная конфигурация на устройстве R1

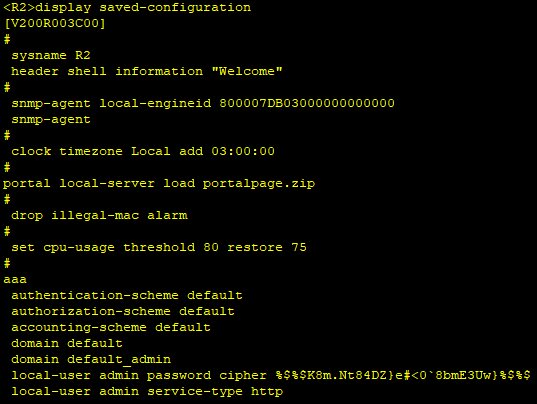

Рисунок 18 – сохраненная конфигурация на устройстве R2

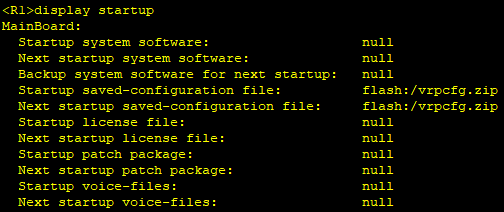

Рисунок 22 – проверка используемого файла конфигурации на устройстве R1

Рисунок 23 – проверка используемого файла конфигурации на устройстве R2

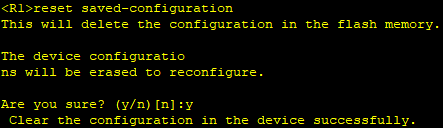

Рисунок 24 – удаление файла конфигурации на устройстве R1

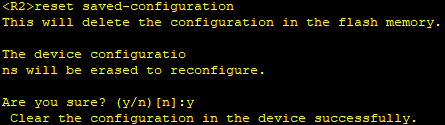

Рисунок 25 – удаление файла конфигурации на устройстве R2

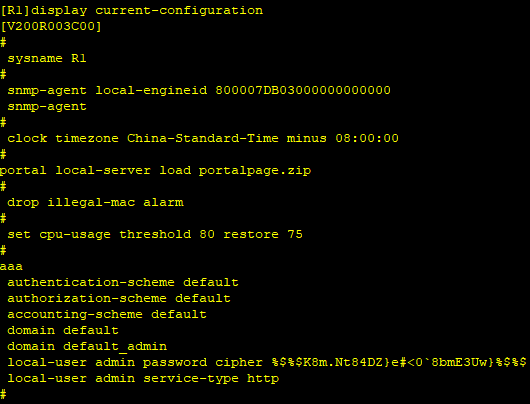

Рисунок 26 – просмотр конечной конфигурации для R1

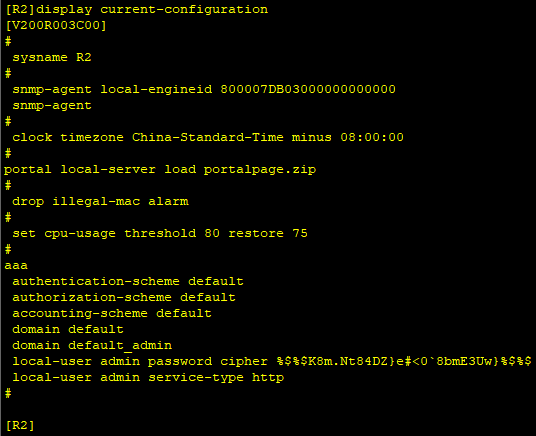

Рисунок 27 – просмотр конечной конфигурации для R2

Вывод:

В ходе лабораторной работы я изучил базовые настройки роутера, проделал различные действия с файлами конфигурации устройства, а также проверил связь роутеров.

Контрольные вопросы:

1. Основная функция маршрутизатора – чтение заголовков пакетов сетевых протоколов, принимаемых и буферизуемых по каждому порту и принятие решений о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номер сети и номер узла.

2. Она дает доступ к обзору системы для настройки интерфейсов и протоколов.

3. display current-configuration

4. system-view display current-configuration/display saved-configuration

5. stp enable
