Из интернета:
Тепловые методы воздействия на пласт заключаются в искусственном повышении температуры в стволе буровой и в призабойной зоне. Этим способом пользуются, добывая высоковязкую парафинистую или смолистую нефть. Суть процесса в том, что при нагревании разжижается энергоресурс, который оседает на стенках буровых и в призабойной зоне.
Этот метод имеет некую классификацию:
паротепловой; внутрипластвое горение;
пароциклическая обработка скважины.
Паротепловые методики чаще всего применяются для вытеснения высоковязкого сырья. Это один из самых распространенных способов в представленной категории. Пласты, имеющие низкую температуру и содержащие нефть высокой вязкости, с помощью паронагревательных скважин заполняются паром.
Благодаря хорошей теплоемкости пар распространяет внутри большое количество тепла, которое содействует нагреванию пласта, за счет чего снижается относительная проницаемость и вязкость. При этом процессе происходит дистилляция топливного сырья, понижение вязкости и расширение
всех компонентов данного пласта: нефти, газа и воды.
Консорциум « Н е д р а »
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
Тепловые методы повышения нефтеотдачи, которые основываются на способности энергоресурса, вступая с кислородом в окислительную реакцию, выделять большое количество тепловой энергии, называются внутрипластовым горением.
Основным положительным моментом этого способа является возможность образования теплоты непосредственно в самом пласте, а не на поверхности. Изначально тепло, которое нужно для горения, получают, используя забойный электронагреватель, газовую горелку или окислительные реакции. Чтобы поддерживать внутрипластовое горение, непрерывно нагнетается воздух в пласт, и отводятся от очага продукты горения. Это способствует перемещению фронта вытеснения сырья. Как топливо для процесса горения используется часть добываемой нефти. Сгорают самые тяжелые ее фракции.
Внутрипластовое горение делится на обычное, или сухое, и влажное. В последнее время более популярным становится метод влажного внутрипластового горения. Его отличие в том, что в пласт вместе с воздухом закачивают определенное количество воды.

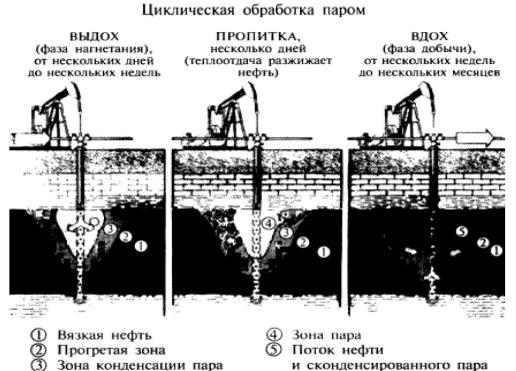

Пароциклическая обработка скважины производится с помощью периодического нагнетания пара в пласт через добывающую буровую. Затем их на некоторое время закрывают, а после с помощью той же скважины выбирают из пласта энергоресурс с пониженной вязкостью и сконденсированный пар.
2.Оборудование устья скважины. Колонные головки
Устье скважины оснащают колонной головкой (колонная обвязка), которая предназначена для разобщения и контроля давления в пространстве между колоннами. Ее устанавливают на кондукторе при помощи резьбы или сварки .Промежуточные колонны подвешиваются на клиньях.
Фонтанная арматура включает трубную обвязку (головку) и фонтанную елку с запорными и регулирующими устройствами.
Фонтанной арматурой оборудуют фонтанные нефтяные и газовые скважины. Ее устанавливают на колонную головку. Трубная головка служит для подвески фонтанных труб и герметизации межтрубного пространства между эксплуатационной колонной и фонтанными трубами.
Фонтанная елка монтируется выше верхнего фланца трубной головки и предназначена для:
•освоения скважины;
•закрытия скважины;
•контроля и регулирования технологического режима работы скважины.
Манифольд – это система труб и отводов с задвижками или кранами — служит для соединения фонтанной арматуры с трубопроводом, по которому продукция скважины поступает на групповую замерную установку (ГЗУ). Он предусматривает наличие двух практически идентичных обвязок (рабочая и резервная), в каждой из которых есть регулируемый штуцер, вентили для отбора проб жидкости и газа, запорное устройство для сброса продукци и на факел или в земляной амбар и предохранительный клапан.
Консорциум « Н е д р а »

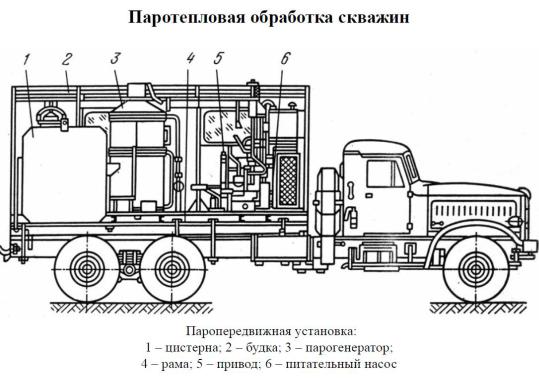

1. Технология и оборудование теплового и паротеплового воздействия.
Нагнетание в пласт теплоносителя (горячей воды или пара с температурой до 400 °С) позволяет значительно снизить вязкость нефти и увеличить ее подвижность, способствует растворению в нефти выпавших из нее асфальтенов, смол и парафинов.

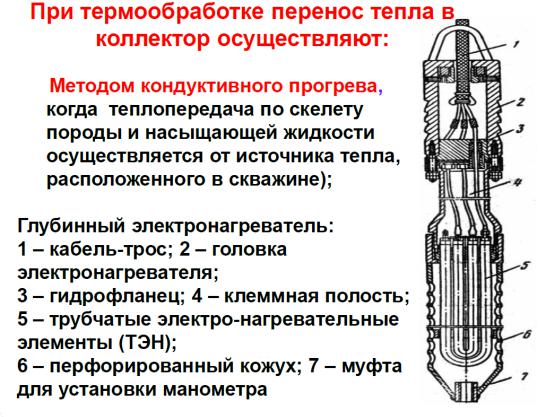

Тепловое воздействие на призабойную зону применяется при эксплуатации скважин, в нефтях которых содержится парафин или смола. В процессе эксплуатации таких скважин при понижении температуры нефти изменяется
фазовое равновесие составляющих её компонентов, уменьшается растворимость парафина и смол, и последние осаждаются в призабойной зоне, на стенках скважин и в подъёмных трубах. В результате закупорки пор ухудшается фильтрационная способность пласта, и продуктивность скважин снижается.
Консорциум « Н е д р а »
Консорциум « Н е д р а »
Из интернета:
Тепловые методы воздействия на пласт заключаются в искусственном повышении температуры в стволе буровой и в призабойной зоне. Этим способом пользуются, добывая высоковязкую парафинистую или смолистую нефть. Суть процесса в том, что при нагревании разжижается энергоресурс, который оседает на стенках буровых и в призабойной зоне.
Этот метод имеет некую классификацию:
паротепловой; внутрипластвое горение;
пароциклическая обработка скважины.
Паротепловые методики чаще всего применяются для вытеснения высоковязкого сырья. Это один из самых распространенных способов в представленной категории. Пласты, имеющие низкую температуру и содержащие нефть высокой вязкости, с помощью паронагревательных скважин заполняются паром.
Благодаря хорошей теплоемкости пар распространяет внутри большое количество тепла, которое содействует нагреванию пласта, за счет чего снижается относительная проницаемость и вязкость. При этом процессе происходит дистилляция топливного сырья, понижение вязкости и расширение
всех компонентов данного пласта: нефти, газа и воды.
Консорциум « Н е д р а »
Тепловые методы повышения нефтеотдачи, которые основываются на способности энергоресурса, вступая с кислородом в окислительную реакцию, выделять большое количество тепловой энергии, называются внутрипластовым горением.
Основным положительным моментом этого способа является возможность образования теплоты непосредственно в самом пласте, а не на поверхности. Изначально тепло, которое нужно для горения, получают, используя забойный электронагреватель, газовую горелку или окислительные реакции. Чтобы поддерживать внутрипластовое горение, непрерывно нагнетается воздух в пласт, и отводятся от очага продукты горения. Это способствует перемещению фронта вытеснения сырья. Как топливо для процесса горения используется часть добываемой нефти. Сгорают самые тяжелые ее фракции.
Внутрипластовое горение делится на обычное, или сухое, и влажное. В последнее время более популярным становится метод влажного внутрипластового горения. Его отличие в том, что в пласт вместе с воздухом закачивают определенное количество воды.
Пароциклическая обработка скважины производится с помощью периодического нагнетания пара в пласт через добывающую буровую. Затем их на некоторое время закрывают, а после с помощью той же скважины выбирают из пласта энергоресурс с пониженной вязкостью и сконденсированный пар.
2.Оборудование устья скважины. Колонные головки
Устье скважины оснащают колонной головкой (колонная обвязка), которая предназначена для разобщения и контроля давления в пространстве между колоннами. Ее устанавливают на кондукторе при помощи резьбы или сварки .Промежуточные колонны подвешиваются на клиньях.
Фонтанная арматура включает трубную обвязку (головку) и фонтанную елку с запорными и регулирующими устройствами.
Фонтанной арматурой оборудуют фонтанные нефтяные и газовые скважины. Ее устанавливают на колонную головку. Трубная головка служит для подвески фонтанных труб и герметизации межтрубного пространства между эксплуатационной колонной и фонтанными трубами.
Фонтанная елка монтируется выше верхнего фланца трубной головки и предназначена для:
•освоения скважины;
•закрытия скважины;
•контроля и регулирования технологического режима работы скважины.
Манифольд – это система труб и отводов с задвижками или кранами — служит для соединения фонтанной арматуры с трубопроводом, по которому продукция скважины поступает на групповую замерную установку (ГЗУ). Он предусматривает наличие двух практически идентичных обвязок (рабочая и резервная), в каждой из которых есть регулируемый штуцер, вентили для отбора проб жидкости и газа, запорное устройство для сброса продукци и на факел или в земляной амбар и предохранительный клапан.
Консорциум « Н е д р а »
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
1.Оборудование и технологии исследования скважин и пластов.
Сконструктивной точки зрения системой сбора нефти, газа и воды на нефтяных месторождениях называется совокупность трубопроводов и
оборудования, предназначенных для сбора продукции отдельных скважин и доставки её до пунктов подготовки нефти, газа и воды.
Продукция нефтяных скважин, представляющая собой смесь нефти, газа, воды и различных примесей, является сырьем. Для получения товарных продуктов (нефти и нефтяного газа) необходимо собрать продукцию всех скважин, рассредоточенных по площади нефтяного месторождения,
разделить нефть и газ, удалить воду и побочные примеси.
Универсальной системы сбора нефти, газа и воды, приемлемой для использования на любом нефтяном месторождении, не существует,
поскольку каждое месторождение имеет свои особенности, связанные с природно-климатическими условиями, размещением скважин, способами,
объемами добычи и физико-химическими свойствами нефти, газа и воды. Однако оборудование и сооружения любой системы сбора нефти, газа и воды должны обеспечить возможность:
•измерять продукцию (дебит) каждой скважины (в отдельных случаях группы скважин участка месторождения);
•транспортировать продукцию скважин за счет энергии пласта или давления, создаваемого скважинными насосами, до пунктов подготовки нефти, газа и воды (при недостаточном давлении на устье скважин продукцию скважин доставляют на пункты подготовки с использованием насосов и компрессоров на промежуточных сборных пунктах);
•отделить газ от нефти и транспортировать газ до пункта его подготовки или до потребителей;
•отделять от продукции скважин свободную воду (при добыче высокообводненной нефти);
•раздельно собирать и транспортировать продукцию скважин, существенно отличающуюся по обводнённости, физико-химическим свойствам (например, по содержанию сероводорода и других агрессивных компонентов), давлению, если смешение разносортной продукции нецелесообразно по технико-экономическим соображениям;
•подогревать продукцию скважин в случае невозможности её сбора и транспортирования при обычных температурах.
Для исследования скважин используются глубинные приборы, а также эхолоты для отбивки уровня жидкости в затрубном пространстве и динамографы для снятия параметров работы, как отечественных, так и импортных производителей.
Используются глубинные приборы отечественного производства типа МГН2 и МСУ1 с максимальным рабочим измеряемым давлением 400 атм.
Главный недостаток этих приборов – малое время действия заводки часов, приводящих в движение каретку с бланком, и как следствие повторные
Консорциум « Н е д р а »
спускоподъемные операции и в дальнейшем возможная погрешность в расчетах. В отличие от российских приборов, немецкие приборы типа
«LEUTERT» имеют наиболее лучшие рабочие качества. Эти приборы, программируемые с персонального компьютера на достаточно длительное время,
необходимое для снятия кривых давлений без лишних спускоподъемных операций. Вместо часов используется автономный аккумулятор,
устанавливаемый в корпусе прибора. Результаты исследований легко поддаются обработке.
2.Система сбора и подготовки нефти, газа и воды.
Сконструктивной точки зрения системой сбора нефти, газа и воды на нефтяных месторождениях называется совокупность трубопроводов и оборудования, предназначенных для сбора продукции отдельных скважин и доставки её до пунктов подготовки нефти, газа и воды.
Продукция нефтяных скважин, представляющая собой смесь нефти, газа, воды и различных примесей, является сырьем. Для получения товарных продуктов (нефти и нефтяного газа) необходимо собрать продукцию всех скважин, рассредоточенных по площади нефтяного месторождения,
разделить нефть и газ, удалить воду и побочные примеси.
Универсальной системы сбора нефти, газа и воды, приемлемой для использования на любом нефтяном месторождении, не существует,
поскольку каждое месторождение имеет свои особенности, связанные с природно-климатическими условиями, размещением скважин, способами,
объемами добычи и физико-химическими свойствами нефти, газа и воды. Однако оборудование и сооружения любой системы сбора нефти, газа и воды должны обеспечить возможность:
•измерять продукцию (дебит) каждой скважины (в отдельных случаях группы скважин участка месторождения);
•транспортировать продукцию скважин за счет энергии пласта или давления, создаваемого скважинными насосами, до пунктов подготовки нефти, газа и воды (при недостаточном давлении на устье скважин продукцию скважин доставляют на пункты подготовки с использованием насосов и компрессоров на промежуточных сборных пунктах);
•отделить газ от нефти и транспортировать газ до пункта его подготовки или до потребителей;
•отделять от продукции скважин свободную воду (при добыче высокообводненной нефти);
•раздельно собирать и транспортировать продукцию скважин, существенно отличающуюся по обводнённости, физико-химическим свойствам (например, по содержанию сероводорода и других агрессивных компонентов), давлению, если смешение разносортной
продукции нецелесообразно по технико-экономическим соображениям;
