Она состоит из трубопроводов, обвязки для сбора продуктов испарения, приборов, обеспечивающих поддержание постоянного давления в резервуарах, компрессора для отбора газа из резервуаров и подачи его в газосборную сеть. На приеме компрессора обычно поддерживается давление, близкое к атмосферному, а на выкиде–давление газосборной системы.
Блоки очистки газа от сероводорода устанавливаются на групповых установках и ДНС на которых с помощью каталитических абсорбентов превращают находящийся в газе сероводород в элементарную серу.
Головные сооружения представляют насосные станции и резервуарные — парки, предназначенные для приема подготовленной нефти из промыслов с последующей транспортировкой по магистральным нефтепроводам.
Система ППД (поддержания пластового давления) включает водозаборы с очистными сооружениями, насосные станции, нагнетательные скважины и систему — водопроводов, обеспечивающих доставку и нагнетание воды в эксплуатируемые объекты для поддержания пластового давления на заданном уровне.
Консорциум « Н е д р а »

1. Основные причины нарушения нормальной работы скважин.
Из интернета:
•заиливание фильтровой части обсадной колонны, когда сетчатый фильтр забивается мелким песком и глиной, а отверстия в стенках трубы зарастают нерастворимым в воде осадком – кольматируются. В результате замечается значительное снижение дебита скважины;
•изменение состояния водоносного горизонта из-за природных катаклизмов или вмешательства человека – перекрывания пласта водовмещающих пород во время строительных работ;
•неисправность насосного оборудования;
•разрушение стенки обсадной трубы (сквозная коррозия или разрыв соединения двух сварных труб).
•деформация обсадной трубы, приводящая к проблеме с извлечением погружного насоса.
2. Техника и технология сбора и подготовки газа.
На эксплуатационных скважинах кроме скважинного и устьевого оборудования могут устанавливаться компрессоры для отбора газа из межколонного пространства, дозаторы ингибиторов и деэмульгаторов.
Трубопроводы от устья скважин до ГЗУ называют выкидные линии (усы), от ГЗУ до сборных пунктов – коллекторы.

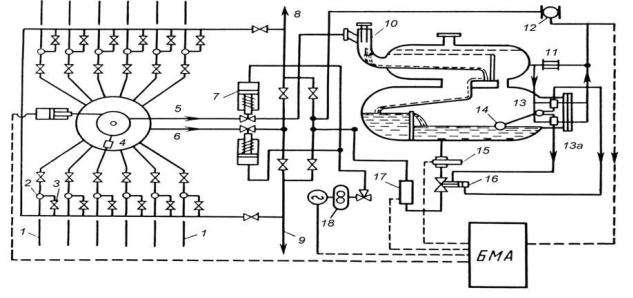

АГЗУ – Установки предназначены для автоматического переключения скважин на замер по заданной программе и автоматического измерения дебита скважины.
Автоматический влагомер нефти непрерывно определяет процентное содержание воды в потоке нефти, турбинный расходомер измеряет количество выделившегося из нефти свободного газа.
Консорциум « Н е д р а »

Путевые нагреватели осуществляют нагрев продукции скважин для снижения вязкости и повышения текучести, улучшения процесса сепарации газа.
Сепараторы газа в системе подготовки устанавливают без предварительного сброса и с предварительным сбросом воды или с применением блоков очистки воды.

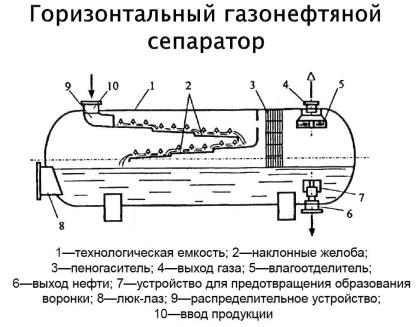

Газожидкостная смесь на газовый и жидкостный поток разделяются в узлах предварительного отбора газа и сепараторах (процесс сепарации осуществляется в несколько ступеней).
Дожимные насосные станции взависимости от режима работы должны обеспечить:
-Совместный транспорт нефти, газа и воды на другие промысловые объекты;
-Раздельный транспорт части сепарированного газа на газоперерабатывающий завод (ГПЗ) и частично газированной нефти вместе с водой на объекты подготовки, сброс, очистку и перекачку пластовой воды на кустовые станции.
-Сброс, очистку и перекачку пластовой воды на кустовые станции.
Установки подготовки нефти обеспечивает ее обезвоживание ,обессоливание и стабилизацию, а также снижение содержания в ней механических примесей до допустимого уровня.
Компрессорные станции принимают газ из сетей газосбора, аппаратов и резервуаров низкого и среднего давления, дожимают его до давления, обеспечивающего транспортирование газа до ГПЗ или до магистрального газопровода высокого давления.
Установки по улавливанию легких фракций (УЛФ) предназначены для предотвращения потерь нефти и нефтепродуктов за счет улавливания и утилизации испаряющихся легких фракций.

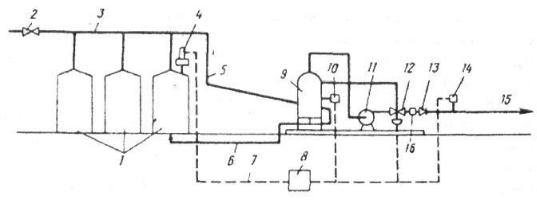

Схема обвязки установки улавливания легких фракций.
Консорциум « Н е д р а »

Она состоит из трубопроводов, обвязки для сбора продуктов испарения, приборов, обеспечивающих поддержание постоянного давления в резервуарах, компрессора для отбора газа из резервуаров и подачи его в газосборную сеть. На приеме компрессора обычно поддерживается давление, близкое к атмосферному, а на выкиде–давление газосборной системы.
Блоки очистки газа от сероводорода устанавливаются на групповых установках и ДНС на которых с помощью каталитических абсорбентов превращают находящийся в газе сероводород в элементарную серу.
Головные сооружения представляют насосные станции и резервуарные — парки, предназначенные для приема подготовленной нефти из промыслов с последующей транспортировкой по магистральным нефтепроводам.
Система ППД (поддержания пластового давления) включает водозаборы с очистными сооружениями, насосные станции, нагнетательные скважины и систему — водопроводов, обеспечивающих доставку и нагнетание воды в эксплуатируемые объекты для поддержания пластового давления на заданном уровне.
Консорциум « Н е д р а »

vk.com/id446425943
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
1.Гидратообразование и его предупреждение. Применение ингибиторов.
Гидратами углеводородных газов называются кристаллические вещества, образованные ассоциированными молекулами углеводородов и воды; они имеют различную кристаллическую структуру.
Для предупреждения гидратообразования необходимо устранить хотя бы одно из основных условий существования гидратов: высокое давление, низкую температуру или свободную влагу в газе.
В соответствии с этим предупреждение гидратообразования осуществляют вводом ингибиторов в поток газа, осушкой газа от паров воды, поддержанием температуры газа выше температуры гидратообразования, поддержанием давления ниже давления гидратообразования. Методы:
Метод снижения давления широко применяется для ликвидации образовавшихся гидратов в стволе скважин, в промысловых и магистральных газопроводах, где температура в результате разложения гидратов не понижается ниже 00С.
Метод подогрева применяют на газопроводах небольшой протяженности для разложения уже образовавшихся гидратов либо для предупреждения гидратообразования в местах редуцирования газа.
Наиболее эффективный для предупреждения гидратообразования – метод ввода ингибиторов в поток газа.
Для борьбы с гидратообразованием используют этилкарбитол, являющийся побочным продуктом производства эфиров гликолей.
Ингибитор гидратообразования снижает температуру гидратообразования. Основные ингибиторы, применяемые в газовой промышленности, — метиловый спирт СНзОН (метанол), хлористый кальций, гликоли (этиленгликоль, ди- и триэтиленгликоль).
2. Основные узлы установки, их назначение и устройство, техническая характеристика УЭЦН.
Основные преимущества УЭЦН заключаются в наилучшей приспособленности к российским условиям добычи нефти, в возможности подбора установок и выборе эффективной технологии добычи нефти в широком диапазоне осложняющих факторов пластово-скважинных характеристик.
Установка погружного центробежного насоса включает в себя погружное и наземное оборудование.
В погружное оборудование входит: электронасосный агрегат, который спускают в скважину под уровень жидкости на колонне насосно-
компрессорных труб (НКТ).
Электронасосный агрегат состоит из: электродвигателя с гидрозащитой, газосепаратора, центробежного насоса, а также обратного и сливного клапанов.
К наземному оборудованию относится: электрооборудование установки и устьевое оборудование скважины (колонная головка и устьевая арматура, обвязанная с выкидной линией).
Консорциум « Н е д р а »
Соединение наземного кабеля с основным кабелем кабельной линии осуществляется в клеммной коробке, которая устанавливается на расстояние 3-5 метров от устья скважины.
Необходимость эксплуатации ЭЦН в скважине накладывает ограничения на диаметр насоса. Большинство применяемых центробежных насосов для добычи нефти не превышает 103 мм (5А габарит насоса). В то же время длина ЭЦН в сборе может достигать 50 м.
Основными параметрами, определяющими характеристики работы насоса, являются: номинальный дебит или производительность (м3/сут),
развиваемый напор при номинальном дебите (м), частота вращения насоса (об/мин).
Консорциум « Н е д р а »

1. Технология и оборудование теплового и паротеплового воздействия.

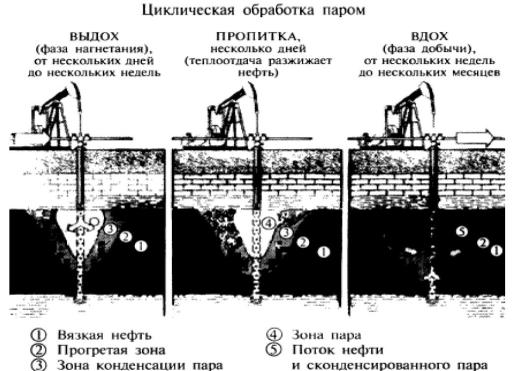

Нагнетание в пласт теплоносителя (горячей воды или пара с температурой до 400 °С) позволяет значительно снизить вязкость нефти и увеличить ее подвижность, способствует растворению в нефти выпавших из нее асфальтенов, смол и парафинов.
Тепловое воздействие на призабойную зону применяется при эксплуатации скважин, в нефтях которых содержится парафин или смола. В процессе эксплуатации таких скважин при понижении температуры нефти изменяется
фазовое равновесие составляющих её компонентов, уменьшается растворимость парафина и смол, и последние осаждаются в призабойной зоне, на стенках скважин и в подъёмных трубах. В результате закупорки пор ухудшается фильтрационная способность пласта, и продуктивность скважин снижается.
