Гидратообразование и его предупреждение. Применение ингибридов

Гидратами углеводородных газов называются кристаллические вещества, образованные ассоциированными молекулами углеводородов и воды; они имеют различную кристаллическую структуру.

Для предупреждения гидратообразования необходимо устранить хотя бы одно из основных условий существования гидратов:

высокое давление, низкую температуру или свободную влагу в газе.

В соответствии с этим предупреждение гидратообразования осуществляют вводом ингибиторов в поток газа, осушкой газа от паров воды, поддержанием температуры газа выше температуры гидратообразования, поддержанием давления ниже давления гидратообразования.

Методы:

Метод снижения давления широко применяется для ликвидации образовавшихся гидратов в стволе скважин, в промысловых и магистральных газопроводах, где температура в результате разложения гидратов не понижается ниже 00С.

Метод подогрева применяют на газопроводах небольшой протяженности для разложения уже образовавшихся гидратов либо для предупреждения гидратообразования в местах редуцирования газа.

Наиболее эффективный для предупреждения гидратообразования – метод ввода ингибиторов в поток газа.

Для борьбы с гидратообразованием используют этилкарбитол, являющийся побочным продуктом производства эфиров гликолей.

Ингибитор гидратообразования снижает температуру гидратообразования. Основные ингибиторы, применяемые в газовой промышленности, — метиловый спирт СНзОН (метанол), хлористый кальций, гликоли (этиленгликоль, ди- и триэтиленгликоль).

Консорциум « Н е д р а »

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

1.Виды гидродинамического несовершенства скважин. Коэффициент гидродинамического совершенства скважин.

Втеории фильтрации различают три вида несовершенства скважины:

1)скважина гидродинамически несовершенная по степени вскрытия пласта – это скважина с открытым забоем, вскрывшая пласт не на всю толщину;

2)скважина гидродинамически несовершенная по характеру вскрытия пласта – это скважина, вскрывшая пласт на всю толщину, но сообщающаяся с пластом через систему перфорационных отверстий или специальные фильтры;

3)скважина гидродинамически несовершенная как по степени, так и по характеру вскрытия.

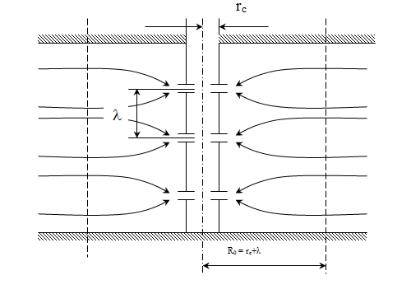

Рис. 9. Схема притока к скважине, несовершенной по характеру вскрытия: - расстояние между отверстиями вдоль оси

скважины; rc- радиус гидродинамически несовершенной скважины.

Консорциум « Н е д р а »

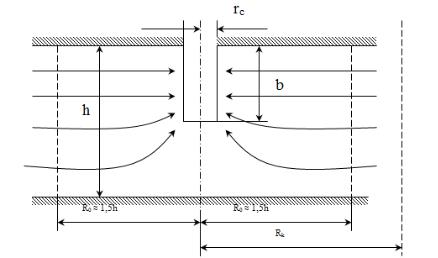

Рис. 10. Схема притока к скважине, несовершенной по степени вскрытия

Скважина, несовершенная по характеру вскрытия, сообщается с пластом через систему перфорационных отверстий. Вблизи отверстий форма потока радиально-сферическая. Суммарная площадь фильтрации определяется суммой сечений отверстий, что значительно меньше поверхности вскрытого пласта. Это приводит к возникновению дополнительных сопротивлений в призабойной зоне пласта. Исследования показывают, что за пределами цилиндрической поверхности радиуса R0 = rc+ линии тока практически параллельны, и поток становится плоскорадиальным.

Если скважина гидродинамически несовершенна по степени вскрытия. То линии тока будут параллельны за пределами цилиндрической поверхности радиуса R0 1,5h. В зоне, прилегающей к скважине, поток жидкости вблизи кровли пласта будет плоскорадиальным, а в остальной части – радиально-сферическим.

Несовершенство скважины учитывается при помощи введения скин-эффекта.

Дебит скважины, сочетающей оба вида несовершенства, можно определить по формуле:

Q =

2 Kh(Pk

Pc )

(17)

1



Rk











ln





+ C















h



r







Консорциум « Н е д р а »





c





















где С=С12 – дополнительное фильтрационное сопротивление, вызванное несовершенством скважины по степени вскрытия (С1) и по характеру вскрытия (С2).

С – величина безразмерная.

Значения С1 и С2 находятся по графикам В.И.Щурова.

2. Капитальный ремонт скважин. Виды ремонтных работ. Оборудование и инструмент.

Капитальным ремонтом скважин (КРС) называется комплекс работ, связанных с восстановлением работоспособности обсадных колонн, цементного кольца, призабойной зоны, ликвидацией аварий, спуском и подъемом оборудования при раздельной эксплуатации и закачке.

Виды капитальных ремонтов скважин.

Исправление смятых участков эксплуатационных колонн.

Ремонтно-изоляционные работы.

Устранение негерметичности обсадной колонны.

Крепление слабосцементированных пород в ПЗП.

Устранение аварий, допущенных в процессе эксплуатации скважин.

Перевод на другие горизонты и приобщение пластов.

Перевод скважин на использование по другому назначению.

Зарезка новых стволов.

Работы по интенсификации добычи нефти.

Кислотные обработки.

Гидроразрыв пластов.

Консервация и расконсервация скважин.

Ликвидация скважин.

Ловильные работы. Виды ловильных работ. Инструмент для ловли насосно-компрессорных труб, насосных штанг и посторонних предметов: метчики, колокола, труболовки, овершоты, комбинированные ловители, пауки и др.

Консорциум « Н е д р а »

Извлечение труб, смятых и сломанных в результате падения. Извлечение прихваченных труб с помощью гидравлического домкрата.

Оборудование и инструмент для проведения ремонта скважин

-ротор-для вращения колонны;

-вертлюг-для подачи промывочной жидкости в колонну труб;

-насос-для нагнетания жидкости в скважину;

-элеваторы-для перемещения и удержания на весу насосно-компрессорных труб и штанг за упорный бурт;

-спайдеры–для удержания колонны труб за тело трубы;

-ключи-для свинчивания и развинчивания труб и штанг и др. вспомогательные приспособления

Элеватор ЭХ

Консорциум « Н е д р а »

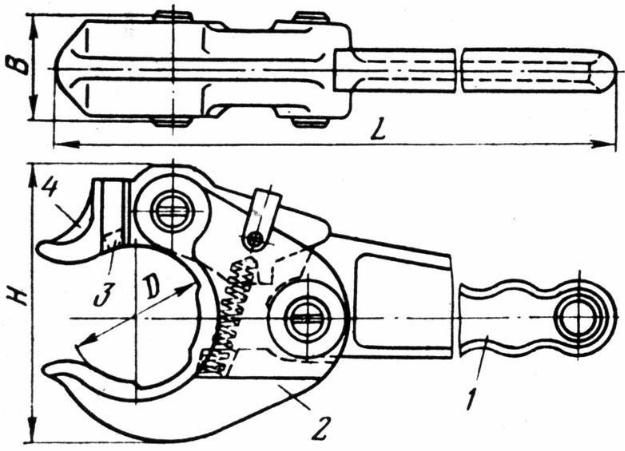

Ключ трубный КТГ:

1 –рукоятка; 2 –челюсть; 3 -сухарь; 4 –створка

Консорциум « Н е д р а »

1. Установка электровинтовых насосов. Конструктивная схема, принцип действия, параметры, обозначения и область применения.

Электровинтовые насосы скомпонованы аналогично УЦЭН, но вместо гидродинамического центробежного насоса используется объемный винтовой насос. Это решение позволяет использовать все преимущества объемного насоса и преимущества компоновки агрегата ЦЭН.

Конструкция скважинного винтового насоса предусматривает использование двух уравновешенных винтов с правым 7 и левым 4 направлениями спирали. Винты изготовлены из титано­вых сплавов для увеличения износостойкости и полыми - для уменьшения инерционных усилий.

Осевые усилия от винтов приложены к эксцентриковой соединительной муфте 5, расположенной между ними, и взаимно компенсируются. Привод винтов осуществляется от расположенного в нижней части электродвигателя через протектор 10, эксцентриковую пусковую муфту 9 и вал 8.

Эксцентриковые муфты обеспечивают необходимое вращение винтов 4 и 7. Пусковая муфта осуществляет пуск насоса при максимальном крутящем моменте двигателя, отключает насос при аварийном выходе его из строя, предотвращает движение винта в противоположную сторону при обесточивании двигателя или неправильном подключении кабеля.

Схема винтового скважинного насоса: 1 - предохранительный кла­пан: 2 - фильтровая сетка; 3 - левая обойма; 4 - левый винт; 5 — эксцентриковая

шарнирная соединительная муфта; 6-правая обойма; 7 — правый винт; 8 — вал; 9 — пусковая муфта; 10— протектор.

Консорциум « Н е д р а »

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Прием жидкости из скважины ведется через две фильтровые приемные сетки 2, расположенные вверху верхнего и внизу нижнего винтов. Общий выход жидкости происходит в пространстве между винтами, затем она проходит по кольцу между корпусом обоймы верхнего винта и кожухом насоса к многофункциональному предохранительному клапану 1 поршеньково-золотникового типа. Обойдя по каналу предохранительный клапан, жидкость проходит в шламовую трубку и попадает в НКТ.

Предохранительный клапан перепускает жидкость в НКТ при спуске насоса в скважину и из НКТ при подъеме, а также из НКТ в затрубное пространство при остановках насоса, недостаточном притоке из пласта, содержании в жидкости большого количество газа, повышении устьевого давления выше регламентированной величины (объемный насос не может работать при закрытом виде том выкиде). Шламовая труба представляет собой заглушённый сверху патрубок с боковыми отверстиями и предохраняет насос от попадания в него механических твердых частиц с поверхности и из откачиваемой жидкости при остановках. Шлам собирается между внутренней поверхностью НКТ и наружной поверхностью шламовой трубы.

В России технология добычи нефти с помощью винтовых насосов не имеет широкого применения, когда как в Канаде и Южной Америке доля винтовых насосов в механизированной добыче достигает 40 %. И этому есть несколько причин. Основным сдерживающим фактором является недостаток информации о данной технологии, оборудовании и условиях его применения.

2. Основные причины нарушения нормальной работы скважин.

Из интернета:

заиливание фильтровой части обсадной колонны, когда сетчатый фильтр забивается мелким песком и глиной, а отверстия в стенках трубы зарастают нерастворимым в воде осадком – кольматируются. В результате замечается значительное снижение дебита скважины;

изменение состояния водоносного горизонта из-за природных катаклизмов или вмешательства человека – перекрывания пласта водовмещающих пород во время строительных работ;

неисправность насосного оборудования;

разрушение стенки обсадной трубы (сквозная коррозия или разрыв соединения двух сварных труб).

деформация обсадной трубы, приводящая к проблеме с извлечением погружного насоса.
