Блок 1 (38-40)
1.Отличительные признаки цифровых вычислительных машин Цифровая форма представления информации, программная организация вычислительного процесса
2.Отличительные признаки аналоговых вычислительных машин Непрерывная форма представления информации, схемная организация вычислительного процесса
3.Достоинства цифровых вычислительных машин по сравнению с аналоговыми Универсальность, высокая точность
4.Достоинства аналоговых вычислительных машин по сравнению с цифровыми Относительная простота
11. Меньшим временем измерения обладают Параллельные ИИС
12. Ограничения на применение многоточечных информационно-измерительных
систем
Измеряемые величины - медленные процессы 13. Ограничения на применение сканирующих информационно-измерительных
систем
Измеряемые величины однородны, д/б одинаковый динамический диапазон, одинаковые максимальные значения
14. Устройство выборки/хранения в измерительном канале информационноизмерительной системы необходимо для
Быстрой выборки аналогового сигнала и запоминания его значения на время преобразования АЦП.
15. Разрешающая способность измерительного канала зависит от От частоты генератора тактовых импульсов и порядка кода
16. Время преобразования аналого-цифрового преобразователя в измерительном канале информационно-измерительной системы должно быть
18. При решении задачи исключения систематической погрешности измерительного канала, связанной с несоответствием коэффициента передачи по постоянному току, в
качестве тестового может быть использован сигнал Uтест(t)=UmSin(ωt) при условии
Um=var, ω=const
19. При решении задачи исключения систематической погрешности измерительного канала, связанной с нелинейностью амплитудной характеристики, в качестве тестового может быть использован сигнал Uтест(t)=UmSin(ωt) при условии
Um=var, ω=0
20. При решении задачи исключения систематической погрешности измерительного канала, связанной с неравномерностью амплитудно-частотной характеристики, в качестве тестового может быть использован сигнал Uтест(t)=UmSin(ωt) при условии
Um=const, ω=var
21. Выберите условие теоремы Котельникова
22. Сигналы с датчиков вводятся в микропроцессор посредством: Унифицирующего измерительного преобразователя(УИП)
23. Разрешение аналого-цифрового преобразователя зависит от Разрядности АЦП
24. Едицица младшего разряда аналого-цифрового преобразователя соответсвует 1 мВ. Диапазон измерений 0 ÷ 1,024 В. Оцените разрядность аналого-цифрового преобразователя?
10
25. Выберите правильный вариант расшифровки блоков типовой структурной схемы измерительного канала
Д- Датчик УИП-унифицированный Клключевой элемент
АЦП-аналоговый цифровой преобрзователь
26. Для восприятия состояния физического объекта используется: Датчик
27. Для преобразования физической величины, характеризующей состояние объекта, в электрический сигнал используется:
Датчик 28. В состав какого структурного элемента измерительной системы входят мостовые
схемы, масштабирующие блоки, образцовые меры и т.д.? Унифицирующего измерительного преобразователя(УИП)
29. Что определяет теорема Котельникова?
Теорема Котельникова гласит о том, что непрерывный сигнал с ограниченным спектром можно точно восстановить по его дискретным отчетам, если они были взяты с частотой дискретизации, превышающей максимальную частоту сигнала минимум в два раза! fs≥2fmax
30. Выберите формулу, правильно определяющую условие теоремы Котельникова fs≥2fmax
31. Для чего необходимо использование теоремы Котельникова при аналогоцифровом преобразовании сигнала?
для обеспечения возможности восстановления исходного сигнала по дискретным отсчетам
При применении АЦП необходимо выполнение условий теоремы Котельникова.
Теорема Котельникова для АЦП: на один период Тв верхней частотной границы /в = 1/Гв спектра преобразуемого сигнала должно приходиться не менее двух отсчетов АЦП. Иными словами, частота квантования /к должна как минимум вдвое превышать верхнюю частоту сигнала/в
32. Выберите выражение, правильно определяющее погрешность аналогоцифрового преобразователя
33. Управление, осуществляемое без участия человека, называется:
Автоматическим
34.Система управления, работающая с участием человека, называется:
Ручное
35.Выберите выражение, правильно определяющее число уровней квантования аналого-цифрового преобразователя
Число уровней квантования n и число двоичных разрядов АЦП определяют динамический диапазон преобразования. Динамический диапазон (в дБ) от числа разрядов АЦП или ЦАП определяется выражением:
D=6n+1,8
где n – число двоичных разрядов.
36. Какое из условий обеспечивает исключение потери информации при прохождении сигнала по измерительному каналу?
Для исключения потери информации при прохождении сигнала по каналу должно выполняться условие:
eД > eK >eУВХ > eАЦП.
37. Какое из условий определяет необходимую разрядность АЦП?
Разрядность АЦП определяется двумя факторами: допустимым уровнем шума квантования и «выбранным динамическим диапазоном.
Динамический диапазон
Требуемое число разрядов ацп
38. Выберите выражение, правильно определяющее длительность измерения по одному каналу
40. Какое из условий определяет интервал дискретизации, используемый при оцифровке сигналов сложной формы?
41. Выберите правильный вариант расшифровки названий блоков структурной схемы системы автоматического управления, показанной на рисунке.
50. Какая из приведенных схем позволяет усиливать только переменную составляющую сигнала датчика?
51. Какая из приведенных схем используется для согласования высокоомного датчика с низкоомной нагрузкой?
52. Выберите выражение, определяющее выходное напряжение схемы, приведенной на рисунке
53. Выберите выражение, определяющее выходное напряжение схемы, приведенной на рисунке
54. Выберите выражение, определяющее выходное напряжение схемы, приведенной на рисунке
55. Выберите выражение, определяющее выходное напряжение схемы, приведенной на рисунке
56. Выберите выражение, определяющее выходное напряжение схемы, приведенной на рисунке
58. Чему соответствует комбинация, записываемая в регистр последовательного приближения аналого-цифрового преобразователя поразрядного уравновешивания, в начале цикла преобразования?
D/2
Блок 3 (58-70)
65. Как следует изменить крутизну пилообразного напряжения для повышения точности измерения напряжения с использованием аналого-цифрового преобразователя последовательного счета (частота следования счетных импульсов остается неизменной)?
Уменьшить крутизну 67, 68. Как связана точность измерения напряжения схемой на основе аналого-
цифрового преобразователя последовательного счета с быстродействием? Чем выше точность, тем ниже быстродействие
69. Уменьшению апертурной погрешности аналого-цифрового преобразователя способствует
Применение Устройства выборки-хранения
70 Повышению точности преобразования в аналого-цифровом преобразователе способствует
в состав устройства АЦП между его входом и источником входного сигнала включают устройство выборки и хранения (УВХ)
Блок 4 (71-112)
71. К идеальным параметрам операционного усилителя относятся
Основные характеристики такого ОУ: коэффициент усиления бесконечно велик); полоса пропускания бесконечно велика); входное сопротивление бесконечно велико); выходное сопротивление бесконечно мало)
выходное напряжение равно нулю при нулевом напряжении на входе.
72. Увеличение коэффициента обратной связи операционного усилителя приводит к
или
73.Преобразователь выходного сопротивления датчика строится на основе операционного усилителя Да
74.Выберете свойства, которыми обладает идеальный операционный усилитель:
75.Входы операционного усилителя виртуально замкнуты, т.е.:
Две точки электрической цепи, потенциалы которых равны и сопротивление между которыми равно нулю
При виртуальном замыкании, как и при обычном, напряжение между замкнутыми зажимами равно нулю. Однако в отличие от обычного замыкания, ток между виртуально замкнутыми зажимами не течет, т.е. в виртуальное замыкание ток не ответвляется. Иначе говоря, для тока виртуальное замыкание эквивалентно разрыву цепи.
Входы идеального операционного усилителя можно считать виртуально коротко замкнутыми.
76. Покажите схему инвертирующего усилителя
77. Покажите схему неинвертирующего усилителя:
78. Покажите схему дифференциального усилителя

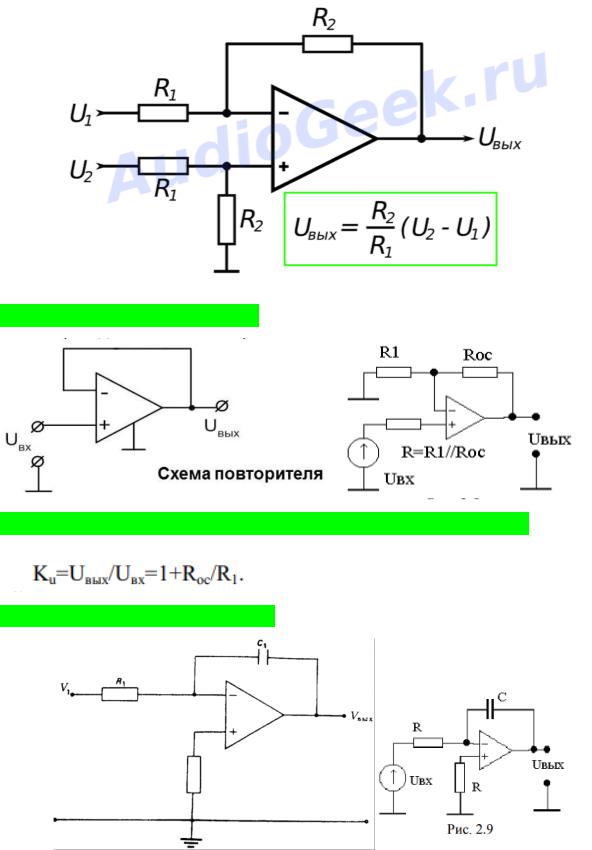

79. Покажите схему дифференцирующего усилителя:
или
80.Покажите схему интегрирующего усилителя:
81-85 Выберете соотношение, которое характеризует связь между выходным и
входными сигналами для схемы, приведенной на рисунке:
86. Каким должно быть сопротивление компенсационного резистора? Значению параллельного подключения R1 R2
87. Каким должно быть сопротивление резистора R2, если R1=10 кОм, коэффициент
усиления равен 10?
88. Какое значение коэффициента усиления схемы на постоянном токе?
89. Какое значение коэффициента усиления схемы в полосе пропускания схемы?
Ответ: Ширина полосы пропускания — полоса частот, в пределах которой неравномерность частотной характеристики не превышает заданной. Ширина полосы обычно определяется как разность верхней и нижней граничных частот участка АЧХ
90. Какое значение коэффициента усиления схемы на постоянном токе?
91. Каким должно быть сопротивление резистора R2, если R1=2 кОм, коэффициент усиления равен 10?
92. Выберите схему инвертирующего усилителя
93. Выберите схему неинвертирующего усилителя
94. Выберите схему суммирующего усилителя
95 Выберите схему дифференциального усилителя
96 Выберите схему повторителя
97 Какое значение коэффициента передачи схемы по напряжению
98. Выберите схему интегратора
