Аннотация

В данной работе представлен расчёт вторичного источника питания 12В модуля питания МП – П отечественного телевизора третьего поколения. В начале рассмотрено общее назначение модуля питания, его конструкция и принцип работы, составлена его электрическая структурная схема. Затем подробно описан принцип работы самого вторичного источника питания 12В и составлена его электрическая функциональная схема. Далее проведён покаскадный расчёт источника питания и составлена схема электрическая принципиальная. После этого рассмотрены изменения в модуле питания, внесённые в ходе модернизации телевизоров и соответствующие их четвёртому, пятому и шестому поколениям.

Abstract

This paper presents the calculation of the secondary power supply 12V of power module PM – P of domestic TV of third generation. In the beginning, the General purpose of the power supply module, its design and operation principle are considered, its electrical block diagram is made. Then the principle of operation of the secondary power supply 12V is described in detail and its electrical functional diagram is made. Next, a step-by-step calculation of the power supply was carried out and an electrical schematic diagram was drawn up. After that, the changes in the power module made during the modernization of TVs and corresponding to their fourth, fifth and sixth generations are considered.

Содержание

Аннотация 5

Abstract 5

Введение 5

Introduction 7

1 Теоретическая часть 9

1.1 Структура и принцип работы модуля питания МП – П 9

1.2 Источник вторичного питания 12 В 10

2 Практическая часть 12

2.1 Покаскадный расчёт стабилизатора напряжения 12 В 12

2.2 Анализ исходной схемы 13

2.3 Расчёт компенсационного стабилизатора напряжения 12 В 13

2.4 Моделирование в программной среде Multisim 18

2.6 Модернизация модуля питания в телевизорах 19

Заключение 21

Conclusion 22

Приложения 27

Введение

Г лавное назначение источника питания – преобразование электрической энергии, поступающей из сети переменного тока, в энергию, пригодную для питания узлов телевизионного приёмника. В состав источников питания телевизоров «Юность 32ТЦ-309Д» входят плата фильтра питания и импульсный модуль питания (МП) (рис. 1.1).

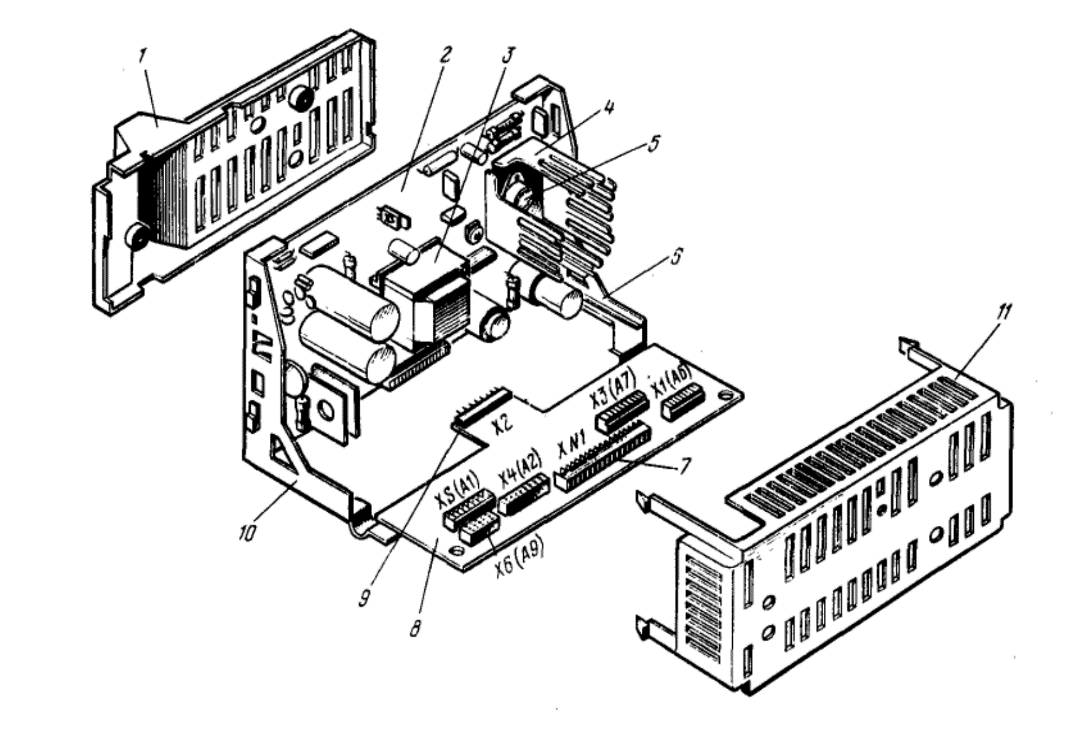

Рис. 1.1 – конструкция модуля питания МП: 1 – задняя крышка; 2 – плата модуля питания; 3 – импульсный трансформатор Т1; 4 – радиатор ключевого транзистора; 5 – ключевой транзистор; 6 – направляющая соединительной платы ПС; 7 – розетка для подсоединения диагностического устройства; 8 – соединительная плата ПС с установленными на ней розетками соединителей; 9 – розетка подключения соединительной платы к модулю питания; 10 – кронштейн; 11 – передняя крышка.

Плата фильтра питания связывает модуль питания с электрической сетью. В модуле питания напряжение сети 220 В с частотой 50 Гц преобразовывается в периодическую последовательность импульсов прямоугольной формы с частотой 20…30 кГц, после чего эти импульсы трансформируются и выпрямляются. Стабилизация выходных напряжений достигается за счёт автоматической регулировки длительности импульсов, что позволяет получить высокую стабильность выходных напряжений [1].

Выпрямленные напряжения используются для питания таких функциональных частей устройства, как:

• Схема строчной развёртки (питающее напряжение 130 В);

• Схема кадровой развёртки (питающее напряжение 28 В);

• Усилитель звуковой частоты (питающее напряжение 15 В);

• Модуль цветности (МЦ), модуль радиоканала (МРК) и модуль кадровой развёртки (МК) (питающее напряжение 12 В).

Принципиальная схема модуля питания представлена на рисунке 1.2.

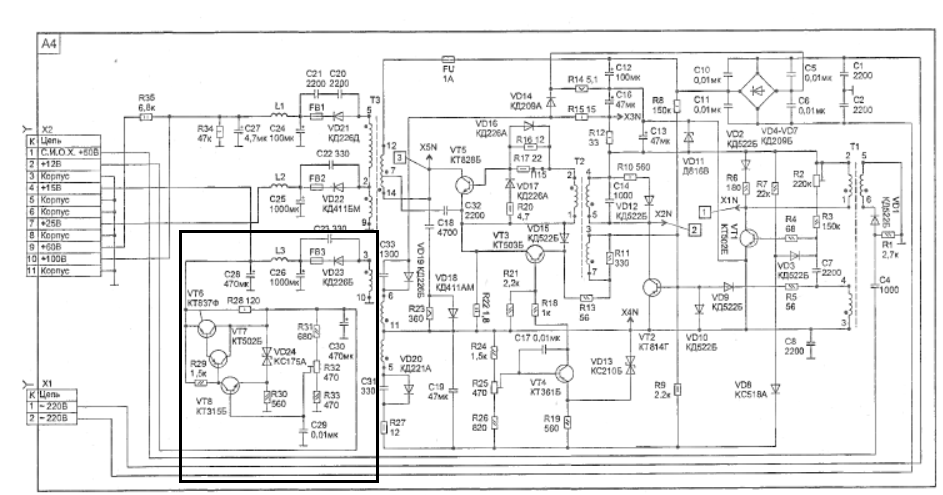

Рис. 1.2 – принципиальная схема модуля питания МП–П, КСН 12В – компенсационный стабилизатор напряжения 12 В

Компенсационный стабилизатор напряжения 12 В – это и есть источник питания 12 В, который необходимо рассчитать в данной работе. На схеме он располагается в левом нижнем углу, и выделен в рамку.
