5. Расчет кпд преобразования первой гармоники во вторую и построение графика с использованием формулы (3).

Таблица 5 – Значения КПД преобразования первой гармоники

Р1, мВт	0,0	0,2	2,7	6,1	13,8	23,1	21,9	25,1	30,7	37,2
P2, мВт	0,0	0,0	0,0	0,4	1,0	2,9	8,7	10,5	19,2	26,7
ɳII	0	0	0	0,066	0,072	0,126	0,397	0,418	0,625	0,718

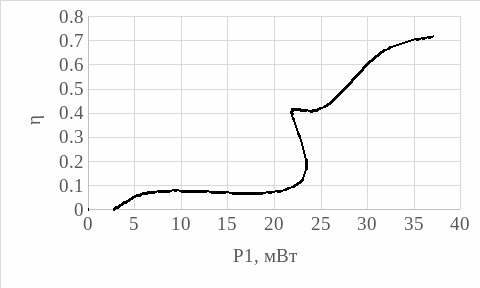

Рисунок 10 – Зависимость КПД преобразования первой гармоники от ее мощности

6. Расчет и построение графика кпд генерации второй гармоники с помощью формулы (4) и вах лазерного диода накачки (рис.11).

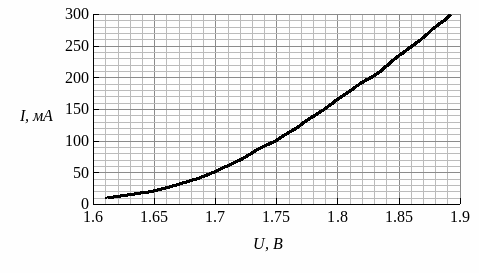

Рисунок 11 – ВАХ лазерного диода накачки

Таблица 6 – Значения КПД преобразования второй гармоники

I, мА	U, В	Pнак., мВт	ɳλ2
300	1,890	567,0	0,032
280	1,880	526,4	0,022
260	1,868	485,7	0,015
240	1,853	444,7	0,009
220	1,840	404,8	0,005
210	1,833	384,9	0,003
200	1,828	365,6	0,001
180	1,816	326,9	0,000
160	1,795	287,2	0,000

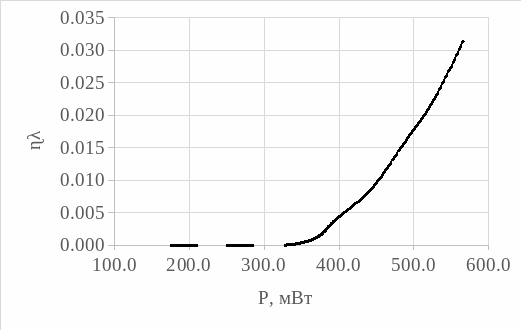

Рисунок 12 – Зависимость КПД генерации второй гармоники от мощности накачки

ВЫВОД

В ходе лабораторной работы был исследован принцип работы твердотельный лазера на основе ортованадата иттрия, легированного неодимом. Была построена зависимость интенсивности от тока накачки для экспериментальных и истинных значений тока (рис.5 и рис.7) – по мере роста тока накачки увеличивается интенсивность. Исходя из рис.5 генерация излучения первой гармоники начинается при токе накачки 120 мА, а излучение второй гармоники начинается при 180 мА.

Также была получена зависимость интегральной мощности излучения от тока накачки (рис.8), с увеличением тока накачки значение интегральной мощности также увеличивается. Далее произведена нормировка мощности для первой и второй гармоники и получены зависимости абсолютных мощностей от тока накачки.

На рис.10 и рис.12 представлены зависимости КПД генерации гармоник от мощности накачки, по которым видно, что наибольший КПД, равный приблизительно 3%, достигается увеличением тока накачки лазера.
