МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра МВЭ
отчет
по лабораторной работе №10
по дисциплине «Основы проектирования электронной компонентой базы»
Тема: Моделирование в MICROWAVE OFFICE
Студент гр. 0207 |
|
Маликов Б.И. |
Преподаватель |
|
Смирнов А.А. |
Санкт-Петербург
2023
ЦЕЛЬ РАБОТЫ
Целью работы является ознакомление и работа в программе Microwave Office.
ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
1. Моделирование ФНЧ на сосредоточенных элементах

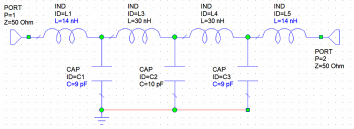

Рис. 1 – Схема ФНЧ на сосредоточенных элементах

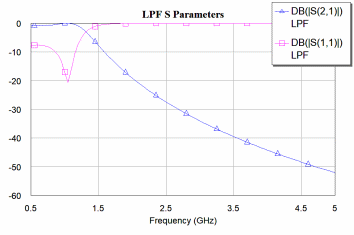

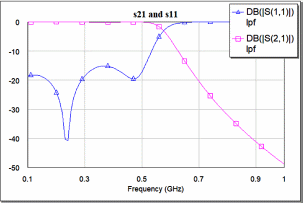

Рис. 2 – График S-параметров схемы ФНЧ на сосредоточенных элементах
Рис. 3 – Схема ФНЧ с использованием инструмента Tune Tool
Рис. 4 – График S-параметров схемы ФНЧ с использованием инструмента Tune Tool

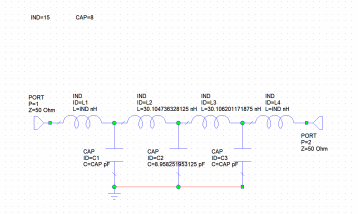

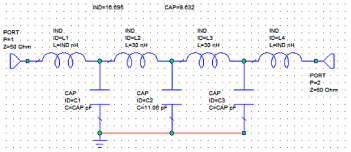

Рис. 5 – Использование переменных параметров в схеме ФНЧ
Рис. 6 – Оптимизация схемы ФНЧ

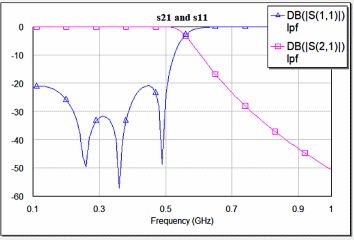

Рис. 7 - Результат анализа оптимизированной схемы ФНЧ
2. Моделирование микрополоскового заграждающего фильтра

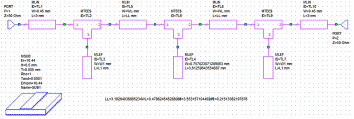

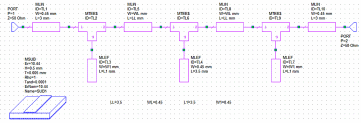

Риc. 8 – Схема моделирования микрополоскового заграждающего фильтра

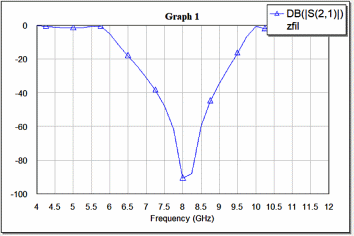

Рис. 9 – Анализ схемы микрополоскового заграждающего фильтра, график параметра S21
Рис. 10 – Оптимизированная схема моделирования микрополоскового заграждающего фильтра

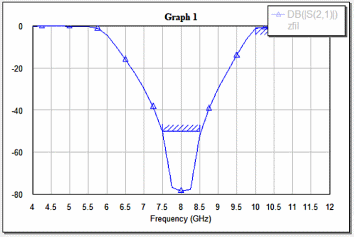

Рис. 11 – Результат анализа оптимизированной схемы микрополоскового заграждающего фильтра, график параметра S21

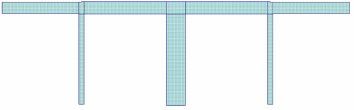

Рис. 12 – Топология схемы микрополоскового заграждающего фильтра
3. Моделирование балансного смесителя на диодах
Рис. 13 – Схема ответвителя Ланге
Рис. 14 – График S-параметров ответвителя Ланге
Рис. 15 – Эквивалентная схема диода

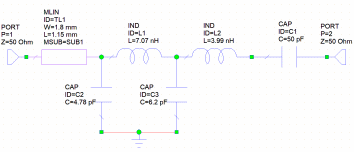

Рис. 16 – Схема ФНЧ
Рис. 17 – График S-параметров схемы ФНЧ

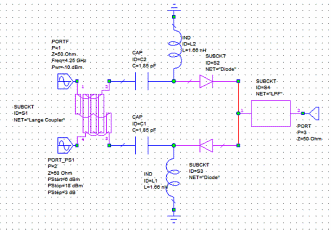

Рис. 18 – Схема балансного смесителя на диодах

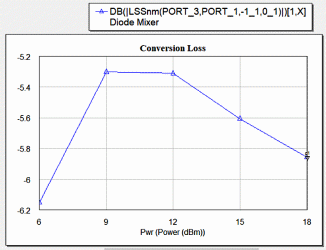

Рис. 19 – График потерь преобразования

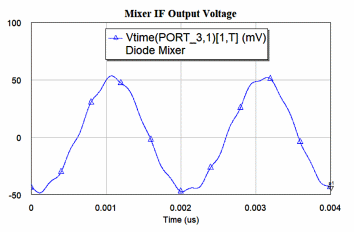

Рис. 20 – График изменения выходного напряжения промежуточной частоты во времени

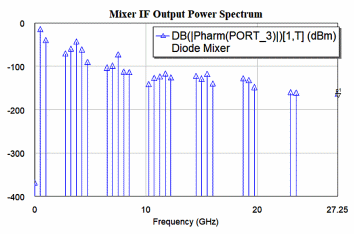

Рис. 21 – Спектральный анализ схемы балансного смесителя на диодах
ВЫВОД
В ходе выполнения данной лабораторной работы была смоделирована схема ФНЧ на сосредоточенных элементах (рис. 1) и построены графики S-параметров. Анализируя графики, делаем вывод, что, действительно, ФНЧ не пропускает сигнал выше определенной частоты, то есть полностью выполняет свою функцию. Также был изучен и применен к схеме инструмент Tune Tool, и схема ФНЧ была оптимизирована.
Проведено моделирование микрополоскового заграждающего фильтра (рис. 8). Была создана топология микрополоскового заграждающего фильтра (рис. 12).
Также было проведено моделирование балансного смесителя на диодах, построена спектральная характеристика смесителя (рис. 21), которая полностью описывает работу схемы.
