МИНОБРНАУКИ РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА) Кафедра МВЭ

ОТЧЕТ по лабораторной работе №7

по дисциплине «Основы проектирования электронной компонентой базы»

ТЕМА: ИСПОЛЬЗОВАНИЕ SYNOPSYS TCAD

Студент гр. 0207



Маликов Б.И.

Преподаватель





Смирнов А.А.

Санкт-Петербург

2023

ЦЕЛЬ РАБОТЫ

Целью работы является моделирование полупроводникового

резистора на полуизолирующей подложке GaAs и моделирование диода

Шоттки на подложке GaAs.

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

1. Моделирование полупроводникового резистора на полуизолирующей подложке GaAs

Зададим структуру полупроводникового резистора:

Рис. 1 – Структура полупроводникового резистора на полуизолирующей подложке GaAs

2

Рис. 2 – Распределение концентраций в структуре Представим рассчитанную ВАХ полупроводникового резистора:

Рис. 3 – ВАХ полупроводникового резистора

3

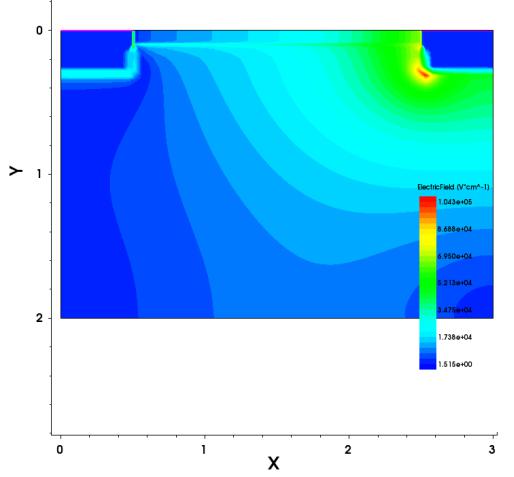

Рис. 4 – Распределение напряженности электрического поля в структуре

Таким образом, анализируя распределение напряженности электрического поля в полупроводниковом резисторе, делаем вывод, что в точке возле стока напряженность поля имеет максимальное значение, то есть в данной точке возможен пробой структуры.

4

2. Диод Шоттки на подложке GaAs

Зададим структуру диода Шоттки:

Рис. 5 – Структура диода Шоттки на подложке GaAs

5

Рис. 6 – Распределение концентраций в структуре Представим рассчитанную ВАХ диода Шоттки:

Рис. 7 – ВАХ диода Шоттки

6

Рис. 8 - Расчетные концентрации электронов для обратного (слева) и прямого

(справа) включения диода

Таким образом, при отрицательном смещении под контактом образовалась область обеднения, концентрация электронов в которой составляет менее 104 см–3, а при положительном смещении концентрация основных носителей заряда под контактом примерно равна концентрации легирующей примеси.

7

РЕШЕНИЕ ЗАДАНИЙ

Задание 1:

Запишем модифицированный код:

Представим рассчитанные ВАХ резистора в двух случаях - с учетом и без учета модели насыщения скорости в сильном электрическом поле:

8

Рис. 9 – ВАХ полупроводникового резистора с учетом и без учета модели насыщения скорости в сильном электрическом поле

Анализируя полученные ВАХ, делаем вывод, что без учета модели насыщения ток в полупроводниковом резисторе может возрастать бесконечно,

что противоречит реальным расчетам. При определенном значении напряженности электрического поля носители заряда в GaAs имеют участок насыщения, то есть участок, где скорость носителей будет равна определенному значению, а именно – 105 м/с. Так как при увеличении напряженности происходит увеличение фононных колебаний в решетке,

электроны начинают сталкиваться друг с другом и с узлами решетки,

вследствие чего их подвижность снижается, соответственно, ток не возрастает.

Без учета модели насыщения таких эффектов не наблюдается.

9

Задание 2:

Запишем модифицированный код:

Представим рассчитанные ВАХ диода Шоттки - с учетом и без учета модели насыщения скорости в сильном электрическом поле:
