МИНОБРНАУКИ РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА) Кафедра МВЭ

ОТЧЕТ по лабораторной работе №4

по дисциплине «Основы проектирования электронной компонентой базы»

ТЕМА: МОДЕЛИРОВАНИЕ РАБОТЫ БП-ТРАНЗИСТОРА

Санкт-Петербург

2023

ЦЕЛЬ РАБОТЫ

Целью работы является рассмотрение SPICE-модели БП-

транзистора Эбберса-Молла и Гуммеля-Пуна, провести их сравнение.

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

1. Модель Эбберса-Молла

Запишем код программы:

Входная и выходная характеристики:

Ток базы

Ток коллектора

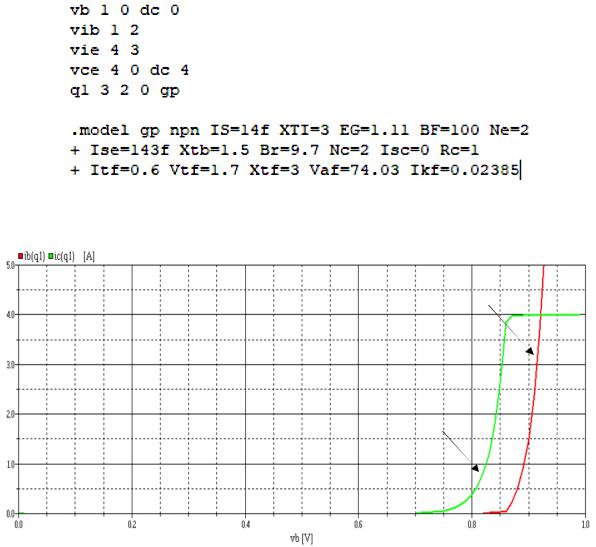

Рис. 1 – Входная и выходная характеристики БП-транзистора модели Эбберса-Молла

2

2. Модель Гуммеля-Пуна

Код программы:

Входная и выходная характеристики:

Ток базы

Ток коллектора

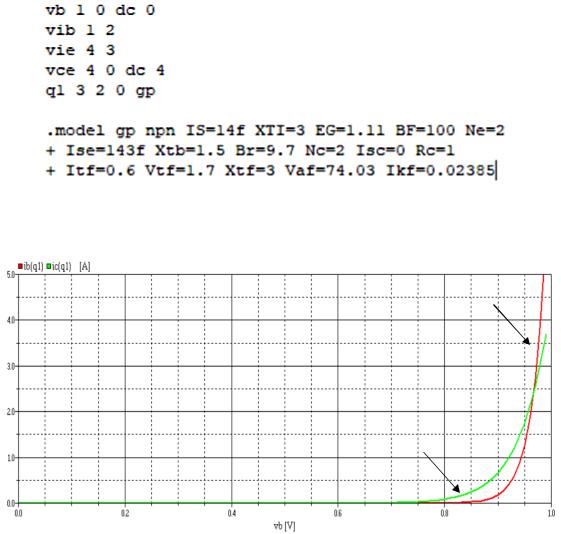

Рис. 2 – Входная и выходная характеристики БП-транзистора модели Гуммеля-Пуна

3

3. Зависимость коэффициента усиления β от тока коллектора БПтранзистора

Воспользуемся программой AIM-Postprocessor:

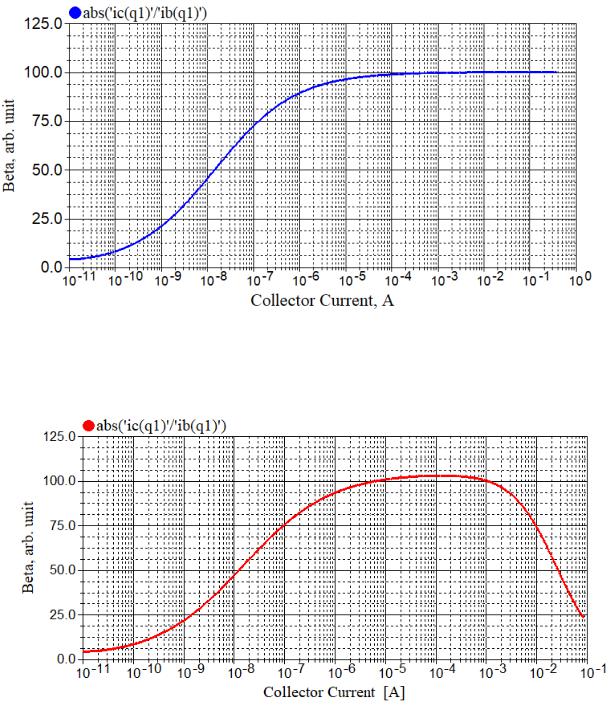

Рис. 3 - Зависимость коэффициента усиления β от тока коллектора БП-

транзистора для модели Эбберса-Молла

Рис. 4 - Зависимость коэффициента усиления β от тока коллектора БП-

транзистора для модели Гуммеля-Пуна

4

ВЫВОД

Входе выполнения данной лабораторной работы были

исследованы две модели БП-транзистора: Эбберса-Молла и Гуммеля-Пуна.

Анализируя две модели БП-транзистора по графику зависимости коэффициента усиления β от тока коллектора (рис. 3 и рис. 4), делаем вывод,

что модель Гуммеля-Пуна имеет некоторый спад коэффициента усиления,

который обусловлен влиянием эффекта Кирка – увеличение толщины базы БП-транзистора при превышении некоторого значения коллекторного тока.
