ЦЕЛЬ РАБОТЫ
Целью работы является рассмотрение SPICE-модели БП-транзистора Эбберса-Молла и Гуммеля-Пуна, провести их сравнение.
ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
1. Модель Эбберса-Молла
Запишем код программы:
Входная и выходная характеристики:
Ток
базы
Ток
коллектора

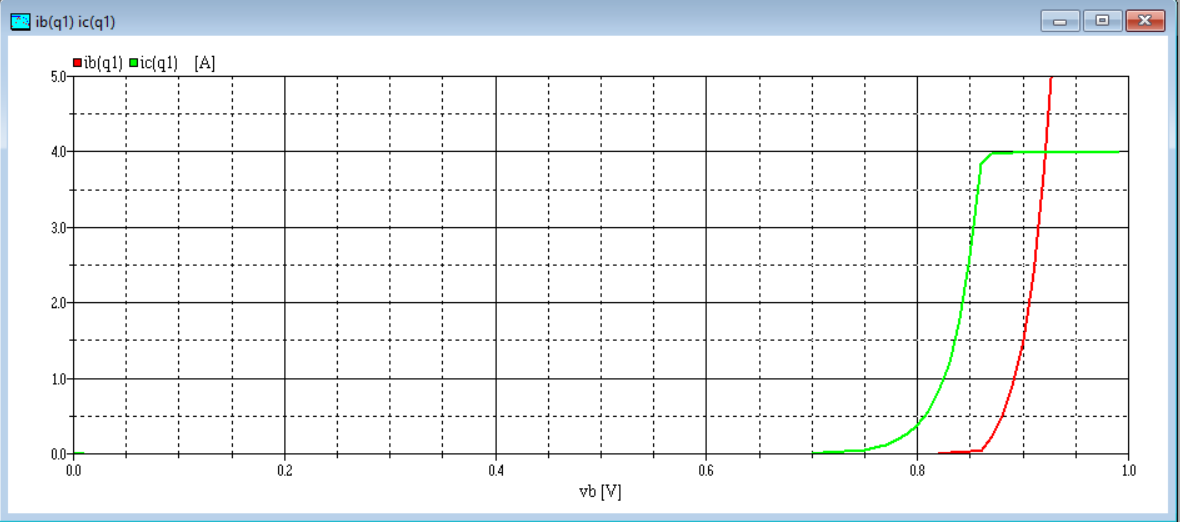

Рис. 1 – Входная и выходная характеристики БП-транзистора модели Эбберса-Молла
2. Модель Гуммеля-Пуна
Код программы:
Входная и выходная характеристики:
Ток
коллектора
Ток
базы

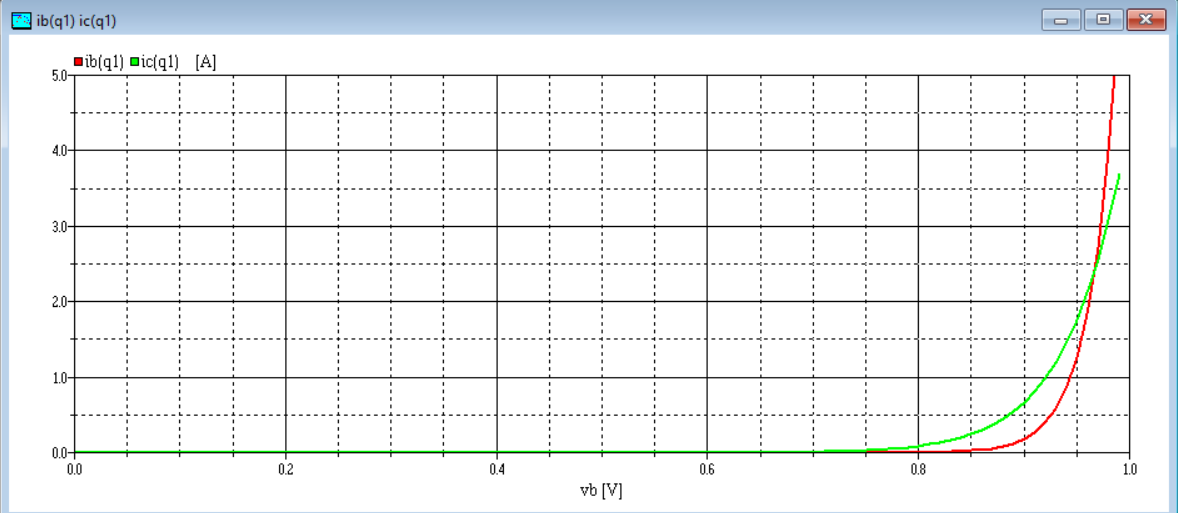

Рис. 2 – Входная и выходная характеристики БП-транзистора модели Гуммеля-Пуна
3. Зависимость коэффициента усиления β от тока коллектора БП-транзистора
Воспользуемся программой AIM-Postprocessor:
Рис. 3 - Зависимость коэффициента усиления β от тока коллектора БП-транзистора для модели Эбберса-Молла
Рис. 4 - Зависимость коэффициента усиления β от тока коллектора БП-транзистора для модели Гуммеля-Пуна
ВЫВОД
В ходе выполнения данной лабораторной работы были исследованы две модели БП-транзистора: Эбберса-Молла и Гуммеля-Пуна.
Анализируя две модели БП-транзистора по графику зависимости коэффициента усиления β от тока коллектора (рис. 3 и рис. 4), делаем вывод, что модель Гуммеля-Пуна имеет некоторый спад коэффициента усиления, который обусловлен влиянием эффекта Кирка – увеличение толщины базы БП-транзистора при превышении некоторого значения коллекторного тока.
