МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра МВЭ
отчет
по лабораторной работе №3
по дисциплине «Основы проектирования электронной компонентой базы»
Тема: Моделирование ВАХ МОП-транзистора
Студент гр. 0207 |
|
Маликов Б.И. |
Преподаватель |
|
Смирнов А.А. |
Санкт-Петербург
2023
ЦЕЛЬ РАБОТЫ
Целью работы является рассмотрение SPICE-модели МОП-транзистора – level 1 и level 3 и сравнение их характеристик.
ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
1. Модель МОП-транзистора level 1
Запишем код программы:
Выходная характеристика:

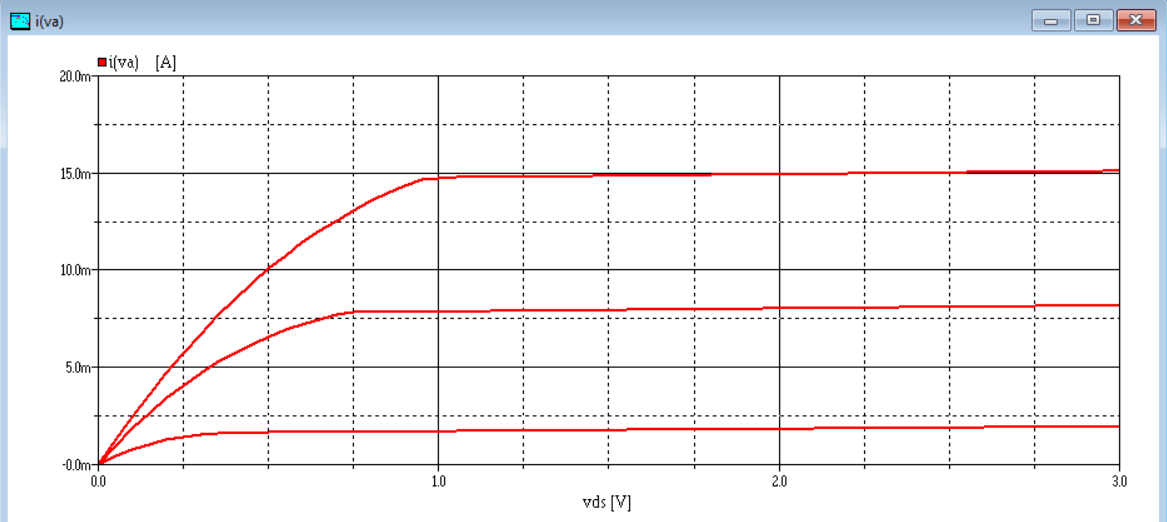

Рис. 1 – Выходная ВАХ МОП-транзистора модели level 1
2. Модель МОП-транзистора level 3
Код программы:
Выходная характеристика:
Рис. 2 – Выходная характеристика МОП-транзистора модели level 3
ВЫВОД
В ходе выполнения данной лабораторной работы были исследованы модели МОП-транзистора - level 1 и level 3.
Анализируя две модели МОП-транзистора, делаем вывод, что модель level 3 более приближена к реальной модели МОП-транзистора, так как данная модель включает в себя больше параметров, влияющих на работу транзистора в реальных условиях.
