ЦЕЛЬ РАБОТЫ
Целью работы является изучение основных приемов работы с
программой AIM-spice.
ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
1. Исследование ВАХ диода

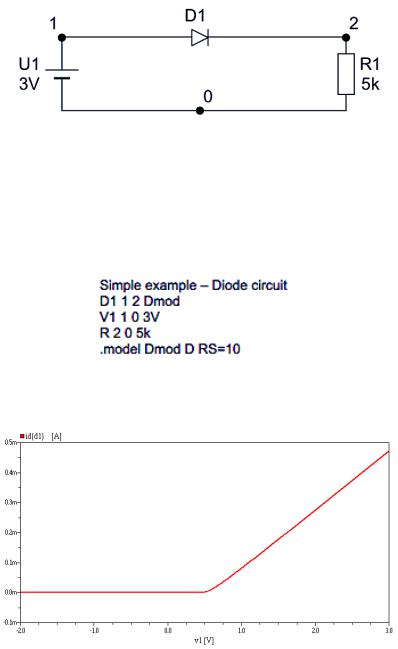

Рис. 1 – Электрическая схема диода, необходимая для построения в AIM-
Spice
Запишем исходный код:
Полученная ВАХ диода:
Рис. 2 – Прямая ветвь ВАХ диода при Gmin = 10−12 См
Изменяем Gmin на 10−15 См и 10−16 См, получим обратные ветви ВАХ:
2

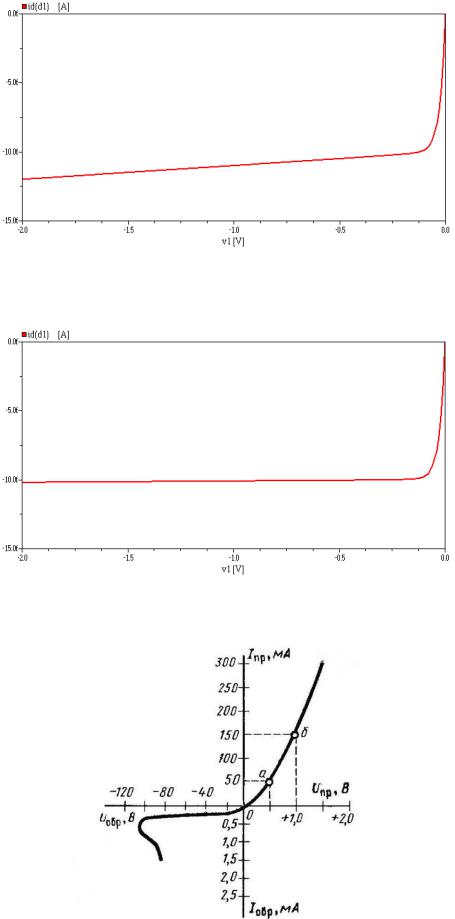

Рис. 3 – Обратная ветвь ВАХ диода при Gmin = 10−15 См
Рис. 4 – Обратная ветвь ВАХ диода при Gmin = 10−16 См
Рис. 5 – ВАХ реального диода
3
Сравнивая ВАХ характеристики реального диода и графики,
построенные в AIM-Spice, делаем вывод, что модель диода в AIM-Spice
приближена к реальной, о чем говорят полученные графики.
2. Пример анализа дифференциального усилителя
Запишем исходный код:
Полученные графики:

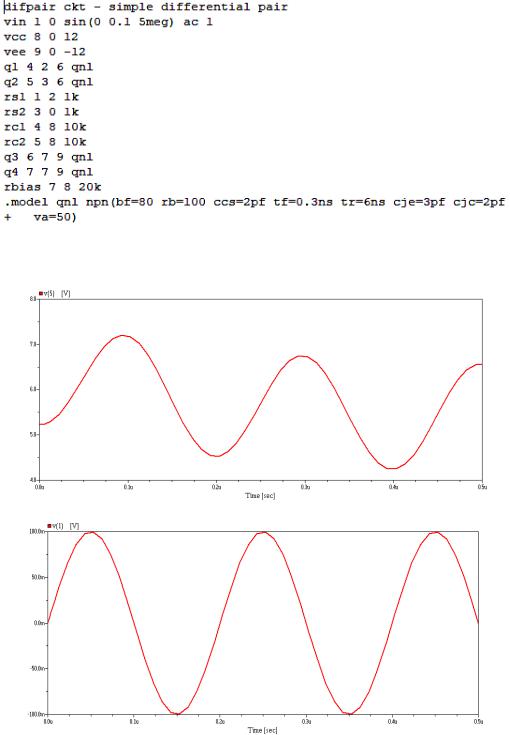

Рис. 6 – Графики синусоидального генератора
4

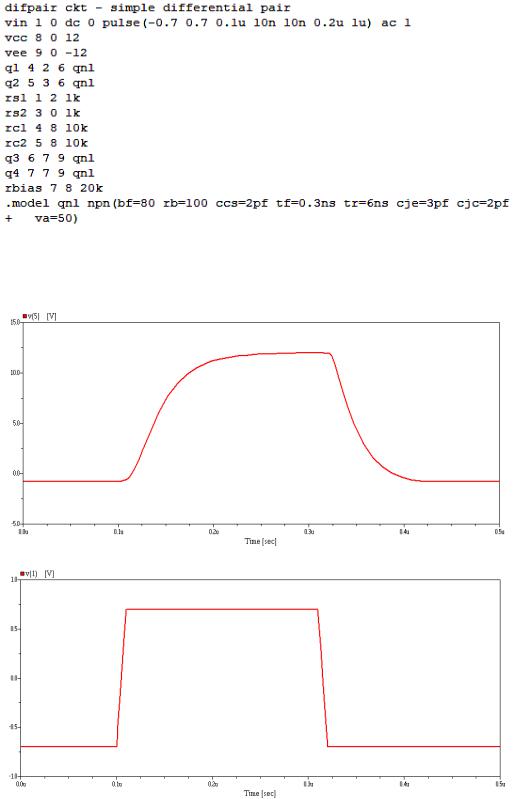

Заменим синусоидальный генератор импульсным, запишем код:
Получим следующие графики:
Рис. 7 – Временные диаграммы для импульсного генератора
5
Анализ схемы по постоянному току:
Рис. 8 – Передаточная характеристика при анализе по постоянному току Анализ схемы в режиме малого сигнала:
Рис. 8 – АЧХ в режиме малого сигнала
6
РЕШЕНИЕ ЗАДАНИЙ
1. Найти величину тока IL, протекающего через сопротивление RL
1 |
2 |
3 |
0 |
4 |
5 |
|

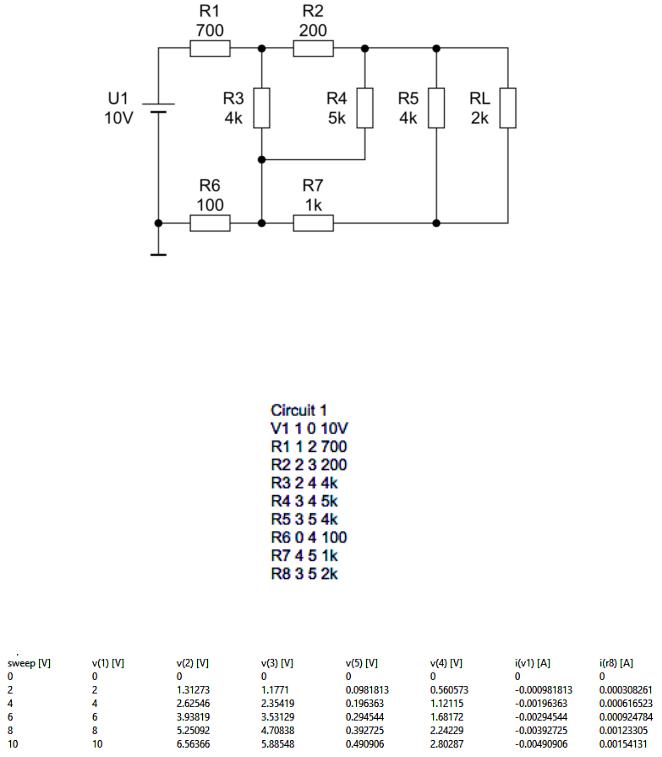

Рис. 9 – Cхема к заданию 1
Запишем исходный код:
Полученные результаты в табличном виде:
7
Полученный график:

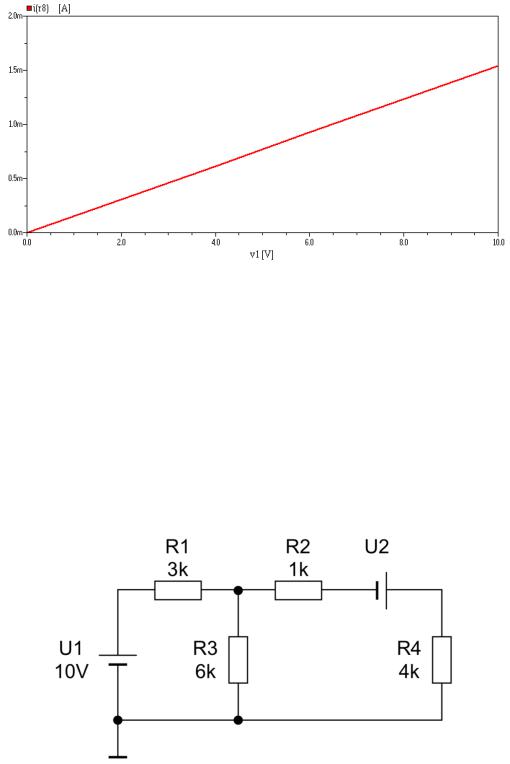

Рис. 10 – График зависимости IL от напряжения источника U1
Таким образом, анализируя полученную таблицу, делаем вывод, что при напряжении 10 В значение тока будет равно: 1,541 мА.
Ответ: 1,541 мА
2. Определите величину напряжения источника U2, при условии, что ток через R3 равен нулю
1 |
2 |
3 |
4 |
0
Рис. 11 – Схема к заданию 2
8

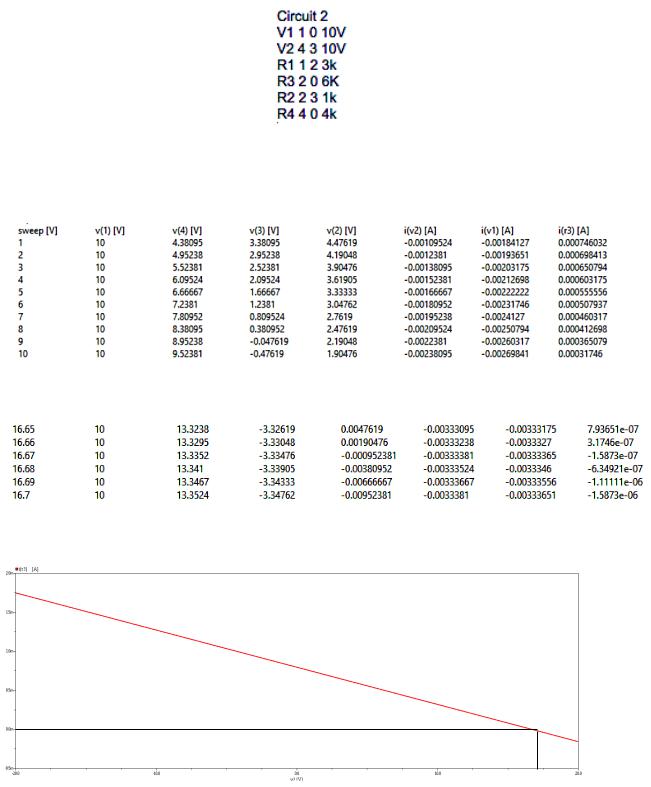

Запишем исходный код:
Полученные результаты в табличном виде:
• Для диапазона от 1 В до 10 В:
• Для диапазона от 16,65 В:
Полученный график:
16,67
Рис. 12 – График зависимости тока I3 от напряжения U2
Таким образом, величина напряжения источника U2, при условии, что ток через R3 равен нулю, равняется 16,67 В.
Ответ: 16,67 В
9
3. Проанализировать схему. Подобрать значение R5 так, чтобы ток через R3 был равен нулю. Возможно ли получить нулевое значение тока через R3 включением дополнительного источника напряжения параллельно или последовательно с R3?
1
2 |
3 |
0

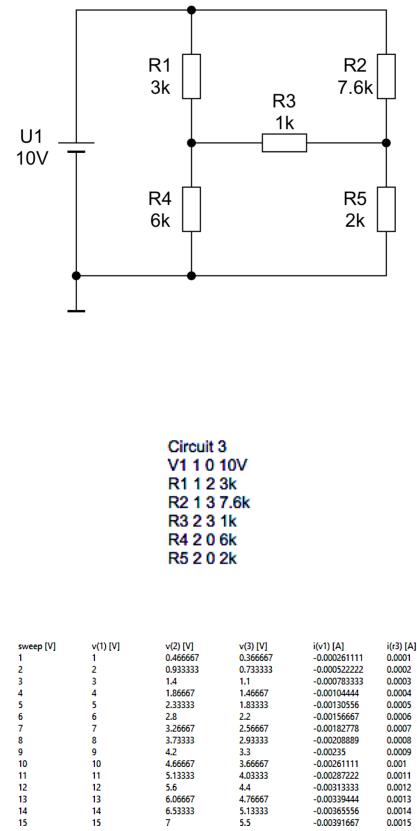

Рис. 13 – Схема к заданию 3
Запишем исходный код:
Полученные результаты в табличном виде при R5 = 2 кОм:
