Лабы Дроздовский / 6 Лаба / LR6_ShchubretSL_MVtI_0207
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ФЭТ
отчет
по лабораторной работе №6
по дисциплине «МВТиИ»
Тема: Измерение характеристик элементов СВЧ-генератора
Студенты гр. 0207 _________________ Маликов Б.И.
_________________ Горбунова А.Н.
_________________ Щубрет С.Л.
Преподаватель _________________ Дроздовский А.В.
Санкт-Петербург
2023
ЦЕЛЬ РАБОТЫ
Целью работы является изучение передаточных характеристик различных элементов цепи СВЧ-генератора, а также спектра мощности СВЧ-генератора.
ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
Фильтр сигналов – это электронный прибор, который удаляет нежелательные частоты из электрических сигналов. Он используется для очистки сигналов от шумов, помех и других интерференций, что позволяет улучшить качество передаваемых данных. Существуют различные типы фильтров:
Полосовые
Полосно-заграждающие
Верхних частот
Нижних частот
Делитель мощности – общее название группы многополюсников СВЧ, осуществляющих разделение потока мощности электрического колебания, поступающего на вход, между несколькими выходами и (или) объединяющего такие потоки мощности с нескольких входов в одном выходе.
Усилитель сигналов – это электронный прибор, который усиливает амплитуду электрических сигналов. Он используется для усиления слабых сигналов, что позволяет повысить уровень сигнала до достаточного для дальнейшей обработки или передачи.
Генератор — это прибор, предназначенный для получения сигнала с определенными заданными характеристиками. Генератор сигнала, или источник сигнала, представляет собой источник воздействующего сигнала, который в паре с регистрирующим прибором (осциллографом, логическим анализатором) позволяет создать законченное измерительное решение.
ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

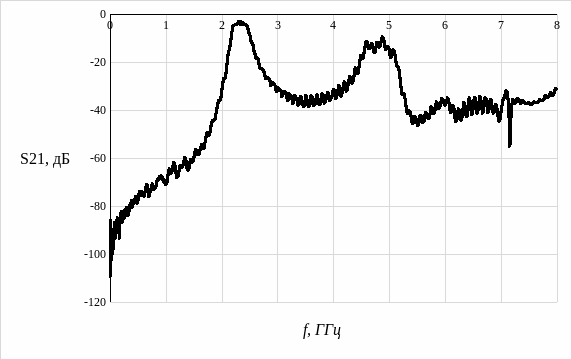

Рис. 1 – Передаточная характеристика фильтра 2,4 ГГц
Рис. 2 – Передаточная характеристика фильтра 6 ГГц
Рис. 3 – Передаточная характеристика СВЧ-делителя

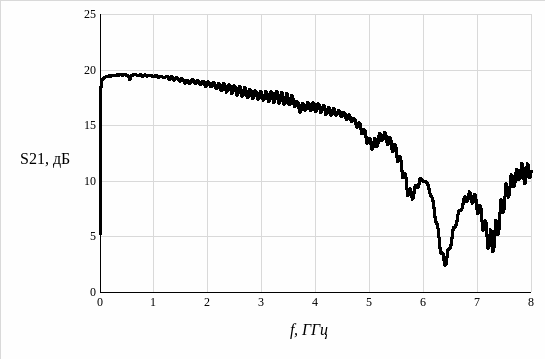

Рис. 4 – Передаточная характеристика СВЧ-усилителя

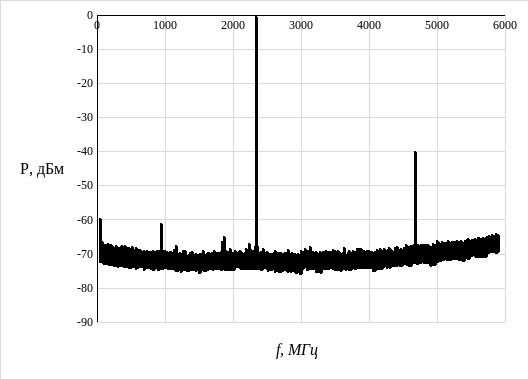

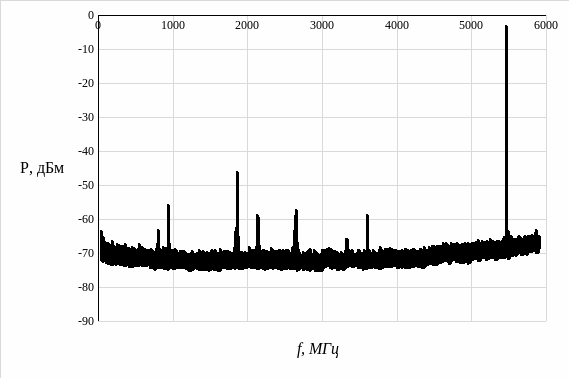

Рис. 5 – Спектр мощности СВЧ-генератора, потери на аттенюаторе 2 дБ (длинный кабель)
Рис. 6 – Спектр мощности СВЧ-генератора, потери на аттенюаторе 4 дБ (длинный кабель)
Рис. 7 – Спектр мощности СВЧ-генератора, потери на аттенюаторе 2 дБ (короткий кабель)
Рис. 8 – Спектр мощности СВЧ-генератора, потери на аттенюаторе 4 дБ (короткий кабель)
ВЫВОД
В ходе выполнения данной лабораторной работы были исследованы передаточные характеристики фильтров, СВЧ – усилителя и делителя.
На рис. 4 представлена передаточная характеристика СВЧ-усилителя. По данному графику видно, что передаточная характеристика положительно, что говорит о том, что усилитель выполняет свои функции.
Были исследованы спектры мощности генератора при подключении в качестве линии задержки длинного и короткого кабеля. Из полученных характеристик видно, что при меньшем коэффициенте ослабления резонансные гармоники становится более выраженными.
