МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ЭПУ

отчет

по лабораторной работе №11

по дисциплине «Аналоговая схемотехника»

Тема: Генераторы сигналов

Студент гр. 0207 _________________ Маликов Б.И.

Преподаватель _________________ Селиванов Л.М.

Санкт-Петербург

2023

ЦЕЛЬ РАБОТЫ

Целью данной лабораторной работы является изучение схемы генераторов сигналов.

СХЕМА ИЗМЕРИТЕЛЬНОЙ УСТАНОВКИ

Рис. 1 – Схема мультивибратора

Рис. 2 – Схема ГЛИН

Рис. 3 – Схема автогенератора с фильтром Вина

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЙ

1. Мультивибратор на компараторе с гистерезисом

Таблица 1. Результаты измерения параметров мультивибратора

Ширина петли UГ, В

22,8

20

18

16

14

12

10

Частота fэксп, Гц

13

21,1

24,3

27,5

31,7

37

44,3

Частота fтеор, Гц

13,5

20,8

26,3

31,3

38,5

48,5

55,6

Пример расчета при UГ = 18 В:

tИ = RC ln = 100 103 100 10-9 ln = 0,019

fтеор = = = = 26,3 Гц

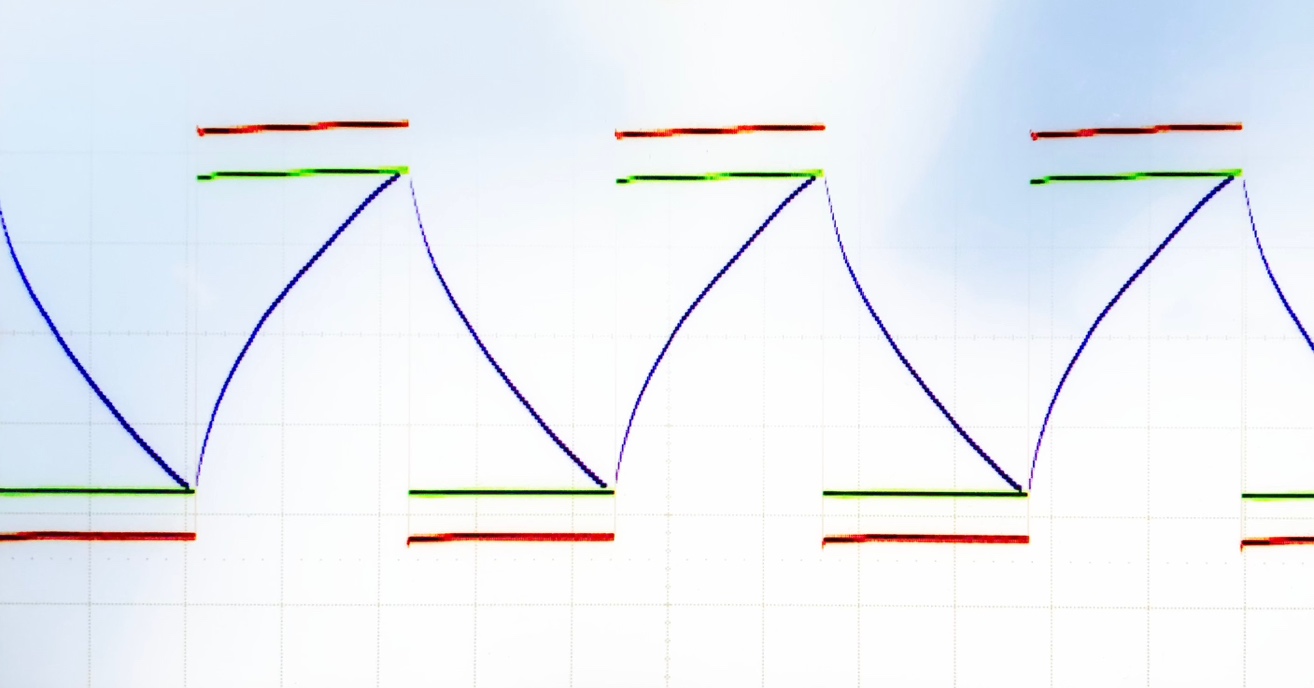

Рис. 4 – Осциллограмма работы мультивибратора

2. Генератор линейно изменяющегося напряжения (ГЛИН)

В схеме использовались компоненты с номиналами CИ = 10 нФ; RИ = 220 кОм.

Теоретические частота и двойной размах пилообразного напряжения на выходе схемы:

= UГ = = = 11,28 В

T = 4RC = 4 220 103 10 10-9 = 0,0041 с

f = = = 243,9 Гц

Рис. 5 – Осциллограмма работы ГЛИН

3. Автогенератор на ОУ

В схеме использовались компоненты с номиналами C = 4,7 нФ; R = 15 кОм.

Теоретическое значение выходной частоты совпадает с центральной частотой фильтра:

f0 = = = 2,26 кГц

Коэффициент усиления схемы:

KУС = 1 + = 1 + = 3

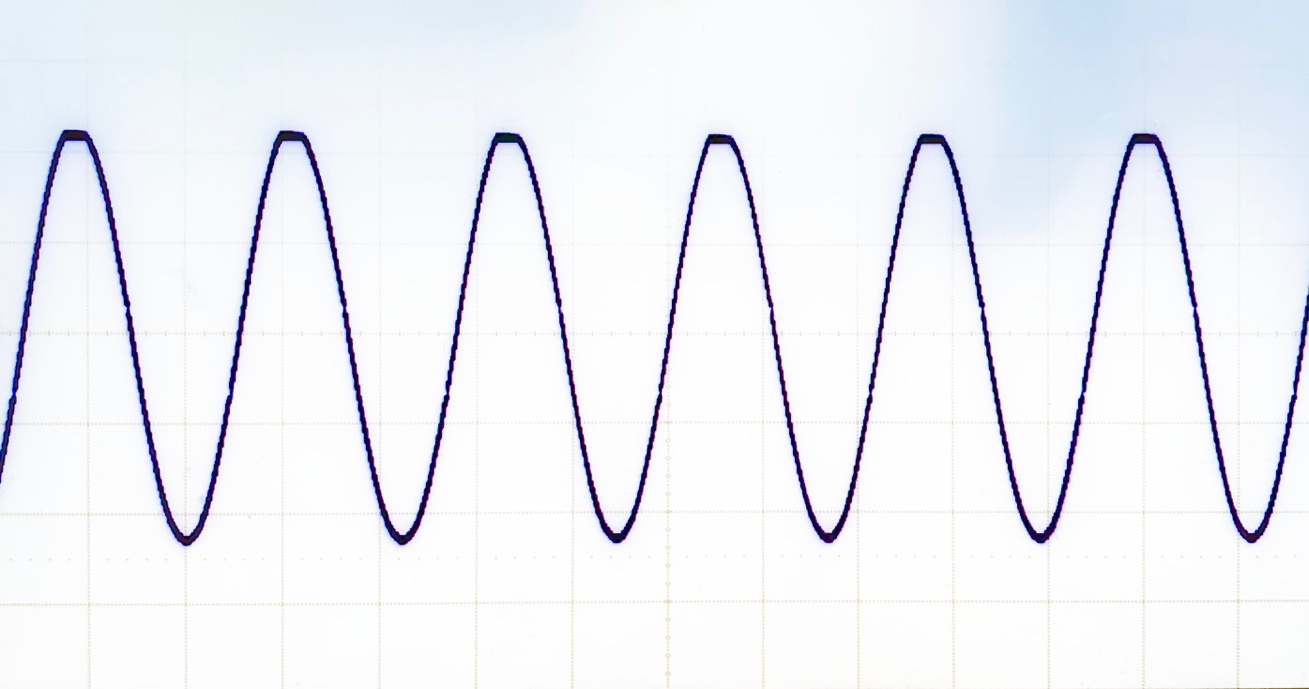

Рис. 6 – Осциллограмма работы автогенератора на ОУ

ВЫВОД

Анализируя результаты измерения параметров мультивибратора (табл. 1), делаем вывод, что теоретические и экспериментальные значения незначительно отличаются.

Анализируя теоретическое значение частоты и двойного размаха пилообразного напряжения на выходе схемы ГЛИН и сравнивая их с экспериментальными, делаем вывод что значения практически совпадают, а именно: = 11,28 В; = 12,6 В и fтеор = 243,9 Гц; fэксп = 236,6 Гц.

Также, анализируя теоретическое значение выходной частоты совпадает с экспериментальным значением, делаем вывод, что данные значения также практически совпадают: fтеор = 2,26 кГц и fэксп = 2,25 кГц.
