МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ЭПУ
отчет
по лабораторной работе №10
по дисциплине «Аналоговая схемотехника»
Тема: Аналоговые компараторы и схемы на их основе
Студент гр. 0207 _________________ Маликов Б.И.
Преподаватель _________________ Селиванов Л.М.
Санкт-Петербург
2023
ЦЕЛЬ РАБОТЫ
Целью данной лабораторной работы является изучение схемы сравнения напряжений на аналоговом компараторе без гистерезиса и с гистерезисом, а также схемы автомата включения освещения с датчиком на основе фотодиода.
СХЕМА ИЗМЕРИТЕЛЬНОЙ УСТАНОВКИ
Рис. 1 – Схема для исследования компараторов без гистерезиса
Рис. 2 – Схема для исследования компаратора с гистерезисом
Рис. 3 – Схема автомата включения освещения
РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЙ
1. Компараторы без гистерезиса
Результаты измерений пороговых напряжений представлены в таблице 1.
Таблица 1. Результаты измерения пороговых напряжений в схеме компараторов без гистерезиса
|
Компаратор DA1 |
Компаратор DA2 |
Компаратор DA3 |
UПОР, В (измерено мультиметром) |
5,12 |
0,065 |
-4,7 |
UПОР, В (измерено осциллографом) |
5,03 |
0,17 |
-4,9 |
Рис. 4 – Осциллограмма работы схемы шкального индикатора (компараторы без гистерезиса)
2. Компаратор с гистерезисом
Результаты измерений пороговых напряжений представлены в таблице 2.
Таблица 2. Результаты измерения пороговых напряжений в схеме компаратора с гистерезисом
|
Теория |
Эксперимент |
UВКЛ, В |
2,56 |
2,7 |
UВЫКЛ, В |
-2,56 |
-2,5 |
Пример расчета:
UВКЛ
= UПОР1
= +UП
=
12
=
2,56 В
UВКЛ = UПОР2 = -UП = -12 = -2,56 В

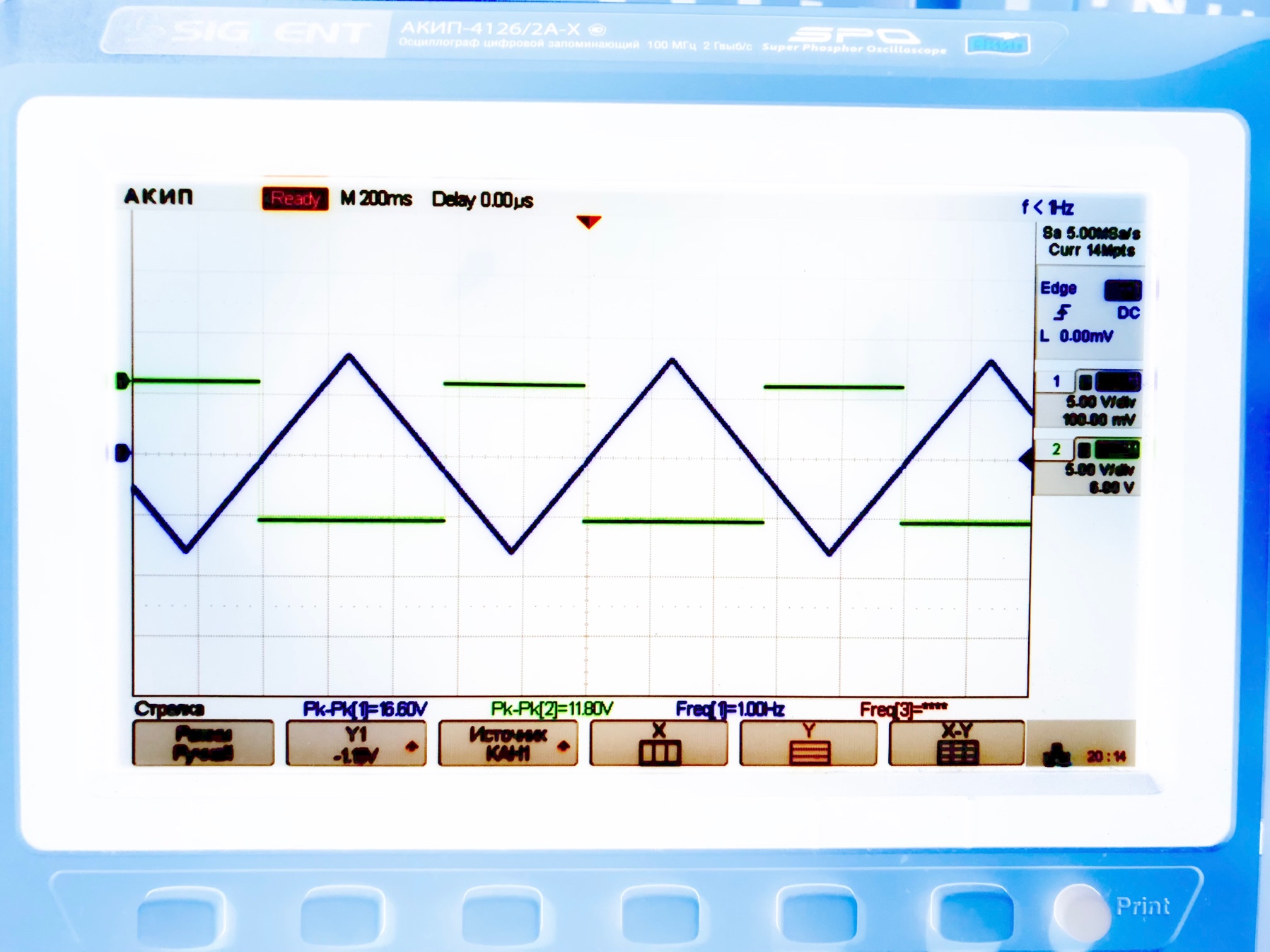

Рис. 5 – Осциллограмма работы схемы компаратора с гистерезисом
3. Автомат включения освещения
Результаты измерений пороговых напряжений представлены в таблице 3.
Таблица 3. Результаты измерения пороговых напряжений в схеме автомата включения освещения
UВКЛ, В |
4,9 |
UВЫКЛ, В |
2,8 |

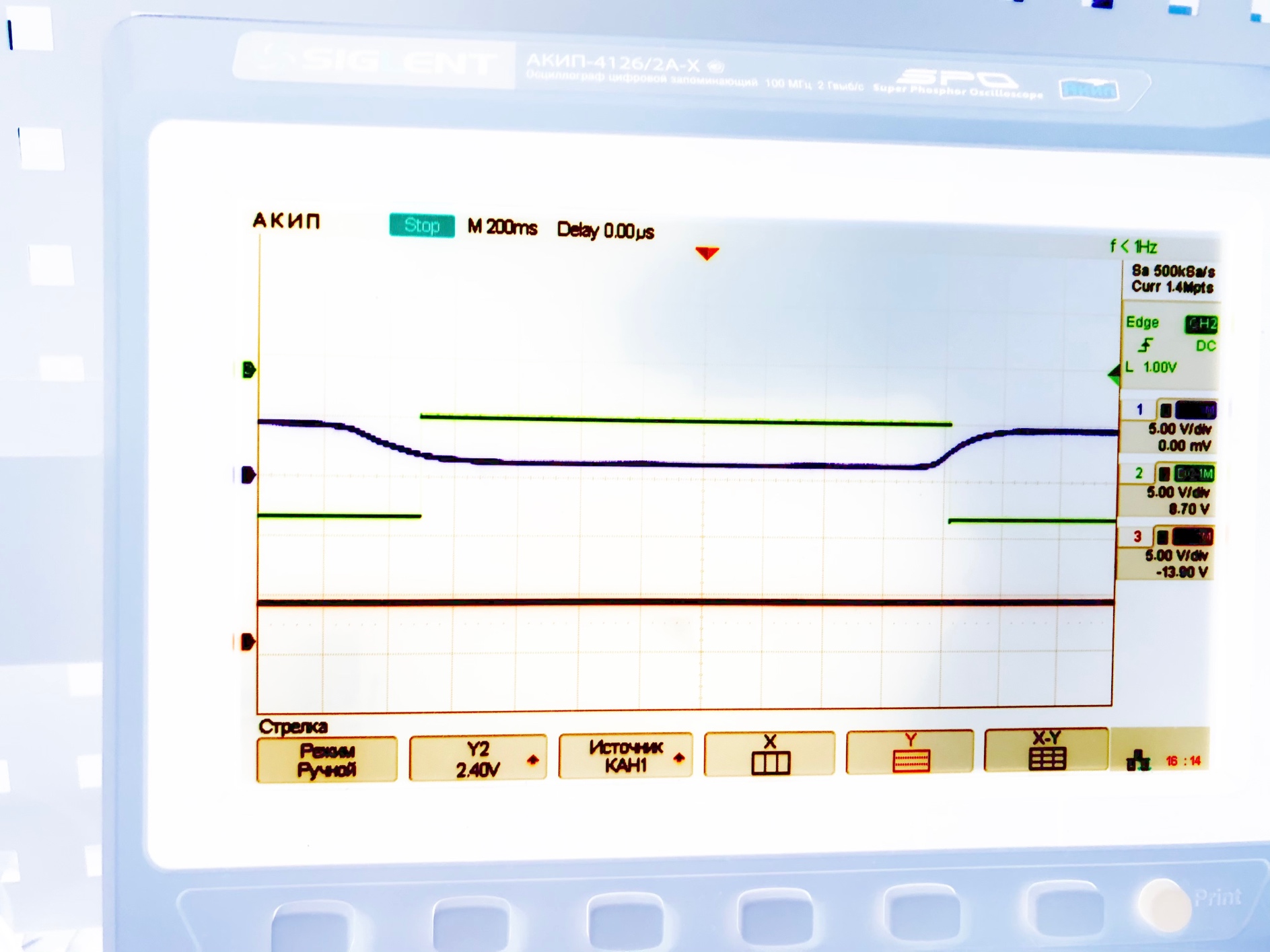

Рис. 6 – Осциллограмма работы схемы компаратора в составе автомата включения освещения
ВЫВОД
В ходе выполнения данной лабораторной работы, были получены экспериментальные данные, на основании которых можно сделать следующие выводы:
Анализируя результаты измерения пороговых напряжений в схеме компаратора с гистерезисом (табл. 1), делаем вывод, что экспериментальные и теоретические значения практически совпадают, что говорит о высокой точности измерений.
Также, в ходе выполнения данной лабораторной работы была изучена схема сравнения напряжений на аналоговом компараторе без гистерезиса и с гистерезисом, а также схема автомата включения освещения с датчиком на основе фотодиода.
