ЦЕЛЬ РАБОТЫ
Целью данной лабораторной работы является исследование принципов работы генератора прямоугольных импульсов (мультивибратора), построенного на биполярных транзисторах.
СХЕМА ИЗМЕРИТЕЛЬНОЙ УСТАНОВКИ
Рис. 1 – Схема низкочастотного мультивибратора со светодиодной
индикацией

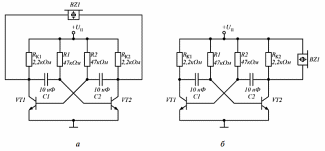

Рис. 2 – Схема мультивибратора на звуковую частоту с пьезокерамическим излучателем, подключенным по мостовой (а) и однополярной (б) схеме
РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЙ
Таблица 1. Параметры мультивибратора со светодиодами в цепях коллекторов
Параметр |
Значение |
Частота измеренная, Гц |
1,74 |
Частота вычисленная, Гц |
1,52 |
Длительность импульса tИ, мс |
243 |
Коэффициент заполнения D, % |
37 |
Длительность фронта tФ, мс |
27 |
Длительность среза tС, нс |
14 |
Таблица 2. Параметры мультивибратора с выходным сигналом звуковой частоты
Параметр |
Значение |
Частота измеренная, кГц |
1,59 |
Частота вычисленная, кГц |
1,52 |
Длительность импульса tИ, мс |
208 |
Коэффициент заполнения D, % |
32 |
Длительность фронта tФ, мс |
37 |
Длительность среза tС, нс |
29 |
Результат наблюдений уровня громкости при разных схемах подключения пьезокерамического излучателя звука |
Мостовая схема громче |
Примеры расчетов для схемы низкочастотного мультивибратора со светодиодной индикацией:
Частота:
f
=
=
= 1,52 Гц
Коэффициент заполнения:
D
=
100%
=
100%
=
100%
= 37%
Примеры расчетов для схемы мультивибратора на звуковую частоту с пьезокерамическим излучателем
Частота:
f
=
=
= 1,52 кГц
Коэффициент заполнения:
D
=
100%
=
100%
=
100%
= 32%

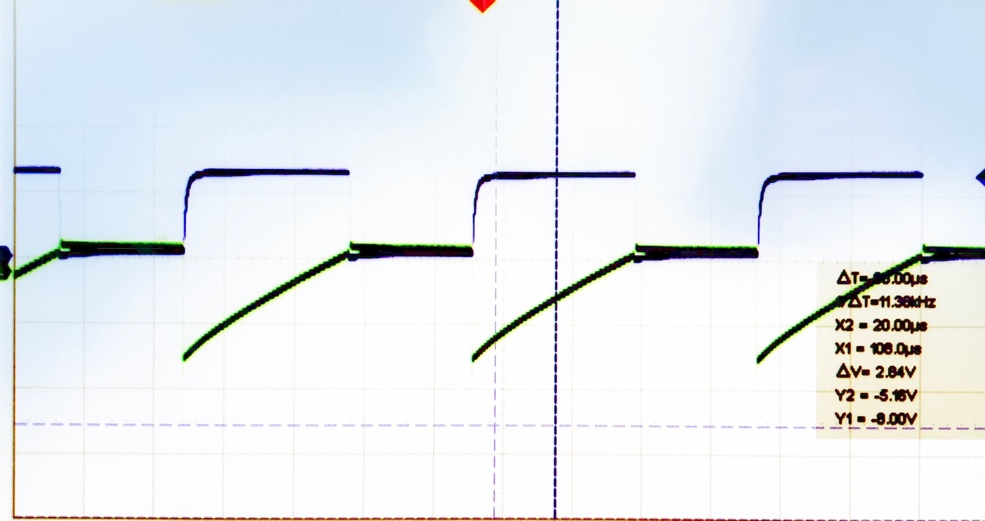

Рис. 1 – Осциллограмма напряжений в базовой и коллекторной цепях ключа симметричного мультивибратора
ВЫВОД
Анализируя параметры мультивибратора со светодиодами в цепях коллекторов (табл. 1) и параметры мультивибратора с выходным сигналом звуковой частоты (табл. 2), делаем вывод, что длительность импульса, фронта и среза значительно меньше в схеме мультивибратора с пьезокерамическим излучателем.
Также, анализируя шум от пьезокерамического излучателя звука, делаем вывод, что звук в схеме с мостовым подключением значительно громче.
