3. Построим графики зависимости сопротивления от температуры для термистора b57045 и термистора b57164:

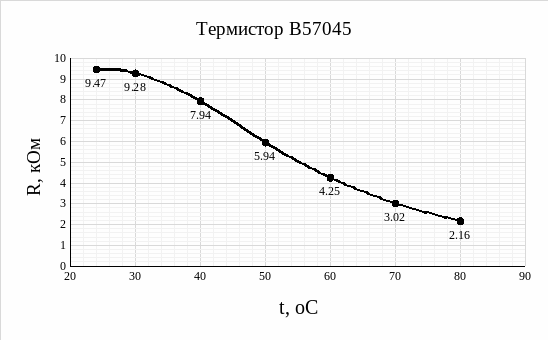

Рис. 1.5. График зависимости сопротивления термистора B57045 от температуры.

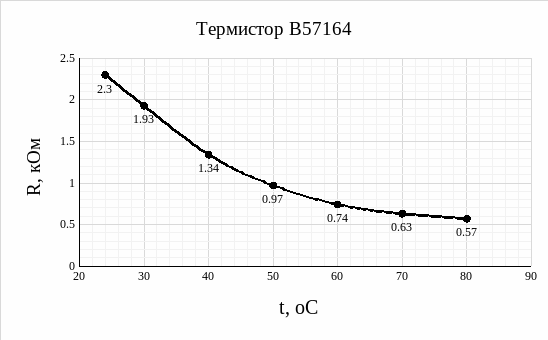

Рис. 1.6. График зависимости сопротивления термистора B57164 от температуры.

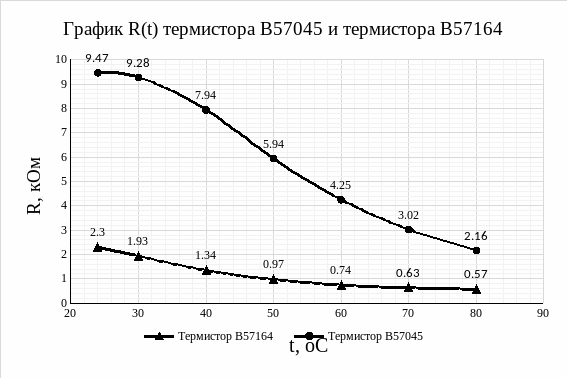

Рис. 1.7. График зависимости сопротивления от температуры
термистора B57045 и термистора B57164.
4. Вычислим значения температурных коэффициентов сопротивления позистора по формуле (1.3) в диапазоне температур от 24 °С (297 К) до 80 °С (353 К). Эсктраполируем полученную зависимость сопротивления от температуры до 125 °С:
Диапазон
от 24 °С до 30 °С: αT
=
= 1,767∙10-3 [
]
Диапазон
от 30 °С до 40
°С: αT
=
= 4,738∙10-3 [
]
Диапазон
от 40 °С до 50 °С: αT
=
= 13,529∙10-3 [
]
Диапазон
от 50 °С до 60 °С: αT
=
= 28,151∙10-3 [
]
Диапазон
от 60 °С до 70 °С: αT
=
= 57,950∙10-3 [
]
Диапазон
от 70 °С до 80 °С: αT
=
= 148,289∙10-3 [
]
Диапазон
от 80 °С до 90 °С: αT
=
= 209,948∙10-3 [
]
По формуле (1.4) вычислим значение сопротивления позистора при температуре 125 °С:
R125oC = 4840∙exp[209,948∙10-3(125 – 80)] ≈ 61,36∙106 [Ом]
Полученные результаты занесем в таблицу:
Таблица 1.3
Температура T, °С |
24 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
125 |
Температура T, К |
297 |
303 |
313 |
323 |
333 |
343 |
353 |
363 |
398 |
Сопротивление RT, Ом |
46,9 |
47,4 |
49,7 |
56,9 |
75,4 |
134,6 |
593 |
4840 |
61,36 ∙106 |
Т, 10-3 ppm/°С |
1,767 |
4,738 |
13,529 |
28,151 |
57,950 |
148,289 |
209,948 |
- |
- |
Исследование температурной зависимости сопротивления позистора
Значение ТКС для значения сопротивления термистора B57164 при температуре 90 °С (353 К) не заполнено в таблице, так как измерения сопротивления термистора при температуре 100 °С (363 К) не проводились.
5. Построим график зависимости сопротивления позистора от температуры:

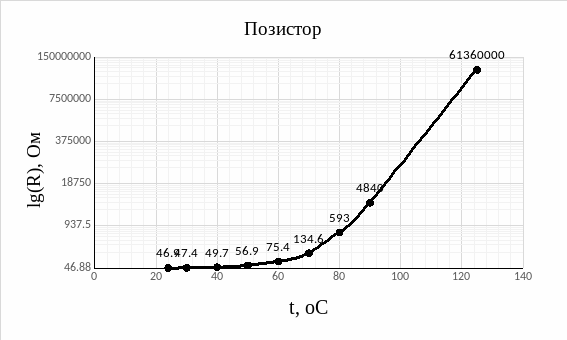

Рис. 1.8. График зависимости сопротивления позистора от температуры.
6. Внесем в таблицу результаты измерения вольтамперной характеристики позистора в режиме саморазогрева:
Таблица 1.4
Исследование вольтамперной характеристики позистора
Напряжение U, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
Ток I, мА |
0 |
23,3 |
46,2 |
65,1 |
71,3 |
65,2 |
61,4 |
53,2 |
43,1 |
31,2 |
24,8 |
