МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра информационно-измерительных систем и технологий

ОТЧЕТ

по лабораторной работе №1

ИССЛЕДОВАНИЕ ОСНОВНЫХ МТЕРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ЭЛЕКТРОМЕХАНИЧЕСКИХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Выполнили: Маликов Б.И.

Щубрет С.Л.

Группа № 0207

Преподаватель: Пыко С.М.

Санкт-Петербург

2021

ЦЕЛЬ РАБОТЫ

Ознакомление с методикой поверки аналоговых электромеханических приборов и определение их основных метрологических характеристик.

ЗАДАНИЕ

  1. Ознакомиться с имеющейся на рабочем месте аппаратурой и получить от преподавателя конкретное задание для выполнения лабораторной работы.

  2. Определить основную погрешность комбинированного измерительного прибора (тестера) в следующих режимах работы:

- вольтметра постоянного тока,

- вольтметра переменного тока,

- миллиамперметра постоянного тока.

З. Для каждого из поверяемых режимов построить на одном графике зависимости относительной и приведенной погрешностей прибора от показаний поверяемого прибора.

  1. Определить амплитудно-частотную характеристику (АЧХ) вольтметра переменного тока. Построить график AЧХ, определить рабочую полосу частот вольтметра,

  2. На основе анализа полученных данных сделать вывод о соответствии поверяемого прибора его классу точности.

Спецификация применяемых средств измерений

Наименование

средства

измерений

Диапазоны

измерений,

постоянные СИ

Характеристики

точности СИ,

классы точности

Рабочий

диапазон

частот

Параметры

входа

(выхода)

Комбинированный

Измерительный прибор

Магнитоэлектрической

системы

0,25 В, 2,5 В,

10 В, 50 В,

250 В, 1000 В

Всего 6 значений

2,5 мА, 25 мА, 250 мА

Всего 3 значения

Кл. точности

2,5

-

Rвх = 4 кОм/В

UА< 0,4 В

Вольтметр универсальный цифровой GDM - 8135

Измерение на постоянном токе

200 мВ, 2 В,

20 В, 200 В

1200 В

Абсолют. Погрешности

0,001Uизм+1 ед. мл. разр.

-

Rв>10 МОм

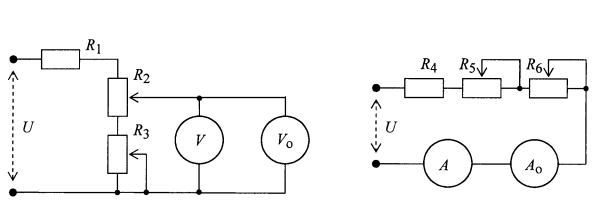

СХЕМА УСТАНОВКИ

Обработка результатов измерений

1. Проверка вольтметра постоянного тока методом счисления.

Показания поверяе­мого прибора,

х

Показания образцового средства измерения

Погрешность

абсолютная

Относи-тельная

, %

приведённая

, %

вариация

Н, %

при увеличении

хо ув

при уменьшении

хо ум

при увеличении

хув

при уменьшении

хум

2

1,89

1,89

0,11

0,11

5,50

1,1

0

4

4

3,84

0

0,16

4,00

1,6

1,6

6

5,98

5,94

0,02

0,06

1,00

0,6

0,4

8

7,95

7,93

0,05

0,07

0,88

0,7

0,2

9

8,98

8,96

0,02

0,04

0,44

0,4

0,2

1.1 Вычислим значение абсолютной погрешности:

1.2 Вычислим значение относительной погрешности:

1.3 Вычислим значение приведенной погрешности:

1.4 Вычислим значение вариации:

0

По аналогии вычисляем остальные значения.

2. Проверка миллиамперметра постоянного тока методом счисления:

Показания поверяе­мого прибора,

х

Показания образцового средства измерения

Погрешность

абсолютная

Относи-тельная

, %

приведённая

, %

вариация

Н, %

при увеличении

хо ув

при уменьшении

хо ум

при увеличении

хув

при уменьшении

хум

0,5

0,48

0,48

0,02

0,02

4,00

0,8

0

1

1,01

0,98

-0,01

0,02

2,00

0,8

1,2

1,5

1,5

1,48

0

0,02

1,33

0,8

0,8

2

1,98

1,97

0,02

0,03

1,50

1,2

0,4

2,5

2,48

2,47

0,02

0,03

1,20

1,2

0,4

2.1 Вычислим значение абсолютной погрешности:

2.1 Вычислим значение относительной погрешности:

2.3 Вычислим значение приведенной погрешности:

2.4 Вычислим значение вариации:

По аналогии вычисляем остальные значения.

3. Построим графики зависимостей относительной и приведенной погрешностей прибора от показаний проверяемого прибора для двух режимов:

ВЫВОД

В ходе лабораторной работы боли определены основные погрешности тестера в режимах работы с вольтметром постоянного тока и амперметром постоянного тока. Класс точности выражен в виде дроби, следовательно, нормируется приведенной погрешности. Были построены графики зависимостей относительной и проведенной погрешности от показаний поверяемого прибора. Приведенная погрешность вольтметра и амперметра находятся в диапазонах [0.4;1.1] и [0.8;1.2] . Диапазоны не превышают значения установленной приведенной погрешности. Отсюда следует, что прибор измеряет показания достаточно точно и соответствует классу точности.
