МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра информационно-измерительных систем и технологий
ОТЧЕТ
по лабораторной работе №1
ИССЛЕДОВАНИЕ ОСНОВНЫХ МТЕРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ЭЛЕКТРОМЕХАНИЧЕСКИХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
Выполнили: Маликов Б.И.
Щубрет С.Л.
Группа № 0207
Преподаватель: Пыко С.М.
Санкт-Петербург
2021
ЦЕЛЬ РАБОТЫ
Ознакомление с методикой поверки аналоговых электромеханических приборов и определение их основных метрологических характеристик.
ЗАДАНИЕ
Ознакомиться с имеющейся на рабочем месте аппаратурой и получить от преподавателя конкретное задание для выполнения лабораторной работы.
Определить основную погрешность комбинированного измерительного прибора (тестера) в следующих режимах работы:
- вольтметра постоянного тока,
- вольтметра переменного тока,
- миллиамперметра постоянного тока.
З. Для каждого из поверяемых режимов построить на одном графике зависимости относительной и приведенной погрешностей прибора от показаний поверяемого прибора.
Определить амплитудно-частотную характеристику (АЧХ) вольтметра переменного тока. Построить график AЧХ, определить рабочую полосу частот вольтметра,
На основе анализа полученных данных сделать вывод о соответствии поверяемого прибора его классу точности.
Спецификация применяемых средств измерений
Наименование средства измерений |
Диапазоны измерений, постоянные СИ |
Характеристики точности СИ, классы точности |
Рабочий диапазон частот |
Параметры входа (выхода) |
|
Комбинированный Измерительный прибор Магнитоэлектрической системы |
0,25 В, 2,5 В, 10 В, 50 В, 250 В, 1000 В Всего 6 значений 2,5 мА, 25 мА, 250 мА Всего 3 значения |
Кл. точности 2,5 |
- |
Rвх = 4 кОм/В UА< 0,4 В |
|
Вольтметр универсальный цифровой GDM - 8135
|
Измерение на постоянном токе |
||||
200 мВ, 2 В, 20 В, 200 В 1200 В |
Абсолют. Погрешности 0,001Uизм+1 ед. мл. разр. |
- |
Rв>10 МОм |

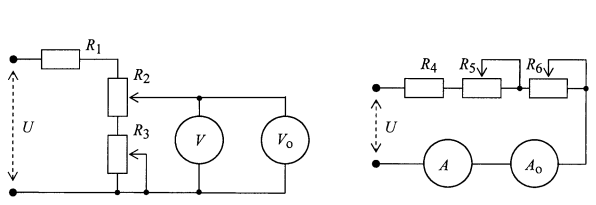

СХЕМА УСТАНОВКИ
Обработка результатов измерений
1. Проверка вольтметра постоянного тока методом счисления.
Показания поверяемого прибора, х |
Показания образцового средства измерения |
Погрешность |
|||||||||
Абсолютная |
Относительная , % |
Приведённая , % |
Вариация Н, % |
||||||||
при увеличении хо ув |
при уменьшении хо ум |
при увеличении хув |
при уменьшении хум |
|
|
|
|||||
2 |
1,89 |
1,89 |
0,11 |
0,11 |
5,50 |
1,1 |
0 |
||||
4 |
4 |
3,84 |
0 |
0,16 |
4,00 |
1,6 |
1,6 |
||||
6 |
5,98 |
5,94 |
0,02 |
0,06 |
1,00 |
0,6 |
0,4 |
||||
8 |
7,95 |
7,93 |
0,05 |
0,07 |
0,88 |
0,7 |
0,2 |
||||
9 |
8,98 |
8,96 |
0,02 |
0,04 |
0,44 |
0,4 |
0,2 |
1.1 Вычислим значение абсолютной погрешности:
1.2 Вычислим значение относительной погрешности:
По
формуле:
1.3 Вычислим значение приведенной погрешности:
По
формуле:
1.4 Вычислим значение вариации:
По
формуле:
0
По аналогии вычисляем остальные значения, итоговые результаты занесем в таблицу.
2. Проверка миллиамперметра постоянного тока методом счисления:
Показания поверяемого прибора, х |
Показания образцового средства измерения |
Погрешность |
|||||||||
Абсолютная |
Относительная , % |
Приведённая , % |
Вариация Н, % |
||||||||
при увеличении хо ув |
при уменьшении хо ум |
при увеличении хув |
при уменьшении хум |
|
|
|
|||||
0,5 |
0,48 |
0,48 |
0,02 |
0,02 |
4,00 |
0,8 |
0 |
||||
1 |
1,01 |
0,98 |
- 0,01 |
0,02 |
2,00 |
0,8 |
1,2 |
||||
1,5 |
1,5 |
1,48 |
0 |
0,02 |
1,33 |
0,8 |
0,8 |
||||
2 |
1,98 |
1,97 |
0,02 |
0,03 |
1,50 |
1,2 |
0,4 |
||||
2,5 |
2,48 |
2,47 |
0,02 |
0,03 |
1,20 |
1,2 |
0,4 |
2.1 Вычислим значение абсолютной погрешности:
2.1 Вычислим значение относительной погрешности:
По формуле:
2.3 Вычислим значение приведенной погрешности:
По
формуле:
2.4 Вычислим значение вариации:
По формуле:
По аналогии вычисляем остальные значения, итоговые результаты занесем в таблицу.

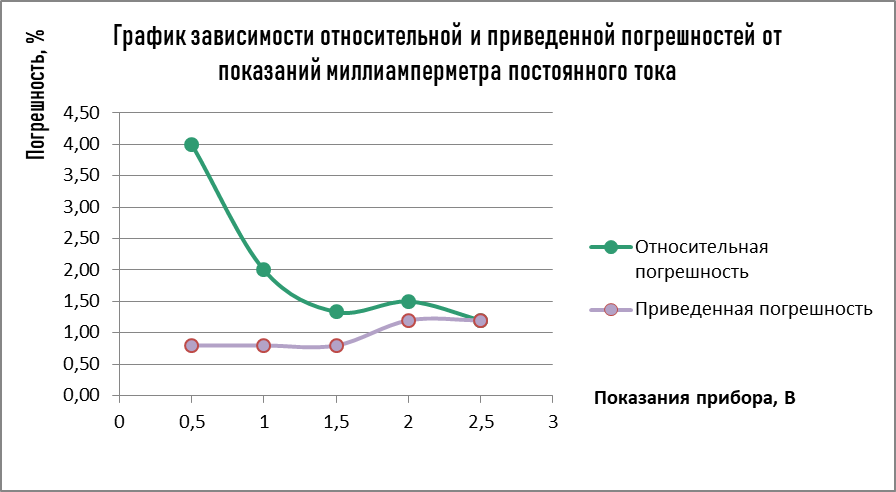

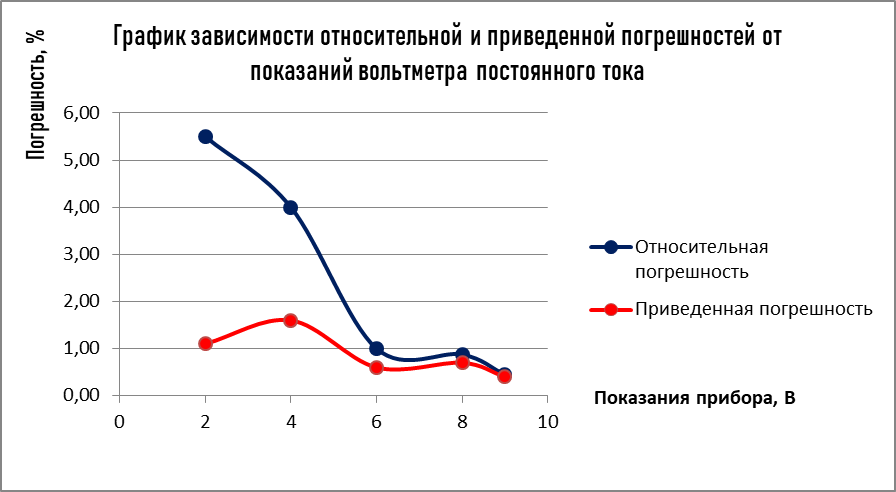

3. Построим графики зависимостей относительной и приведенной погрешностей прибора от показаний проверяемого прибора для двух режимов:
4. Определим АЧХ характеристику вольтметра переменного тока:
По
формуле:
По аналогии вычисляем остальные значения, результаты занесем в таблицу.
f, Гц |
14 |
20 |
28 |
40 |
50 |
5000 |
7000 |
9000 |
10000 |
U,В |
5.98 |
6.03 |
6.05 |
6.07 |
6.35 |
5.9 |
5.8 |
5.4 |
5.4 |
K(f) |
0.942 |
0.979 |
0.953 |
0.956 |
1 |
0.939 |
0.913 |
0.851 |
0.851 |
12000 |
14000 |
16000 |
18000 |
20000 |
5.2 |
5 |
4.85 |
4.45 |
4.15 |
0.819 |
0.764 |
0.787 |
0.701 |
0.654 |
