1. Оборудование для плазмохимического осаждения покрытий.

ХОГФ – химическое осаждение из газовой фазы. ХОГФ - плазмохимический процесс, используемый для получения высокочистых твёрдых материалов. Процесс часто используется в индустрии полупроводников для создания тонких плёнок. Как правило, при процессе ХОГФ подложка помещается в пары одного или нескольких веществ, которые, вступая в реакцию и\или разлагаясь, производят на поверхности подложки необходимое вещество. Часто образуется также газообразный продукт реакции, выносимый из камеры с потоком газа.

ПХО – Плазменно-химическое осаждение из газовой фазы. ПХО - процесс химического осаждения тонких пленок из паровой фазы при низком давлении с использованием высокочастотной плазмы, т.е. усиленный плазмой ХОГФ -процесс, который использует плазму для увеличения скорости реакции прекурсоров. ПХО работает при более низких температурах, что критично при производстве полупроводников.

Рис.1 – Схематичное изображение ПХО-системы

Orion III – Лабораторная система плазмохимического осаждения

Orion III ПХО – это компактная система, предназначенная для нанесения тонких пленок. Уникальный дизайн камеры позволяет наносить пленки с низким внутренним напряжением при низком уровне мощности. Система отвечает всем нормам безопасности для использования в лабораторных условиях и на пилотных линиях.

Orion III ПХО выгодно отличается по цене от аналогичных систем, в связи с этим многие пользователи во всем мире сделали свой выбор именно в пользу этого оборудования.

Оборудование соответствует стандарту безопасности: SEMI S2-0310/ S8-0308.

3

Состав системы:

Реактор – нижний электрод доступен в двух размерах – 200 и 300 мм, может обрабатывать одиночные подложки или кусочки пластин размером от 51 мм до 300 мм (для малых кусочков опционально изготавливаются держатели).

Нижний электрод – система поставляется с электродом мощностью 300

Вт (350-460кГц).

Сенсорный экран для управления – цветной дисплей с сенсорным экраном для управления процессом.

Система управления – контроллер ПК обеспечивает простое и надежное управление системой.

Центральная система питания распределяет электропитание между всеми периферийными устройствами.

Система контроля давления – специальный клапан регулируется контроллером, возможность независимого контроля давления.

Газораспределительная система – обеспечивает максимальную безопасность и чистоту процессов; возможность установить до 8 контроллеров потока.

Вакуумная система – на выбор предлагается линейка механических форвакуумных и высоковакуумных насосов в соответствии с требованиями плазмохимических процессов.

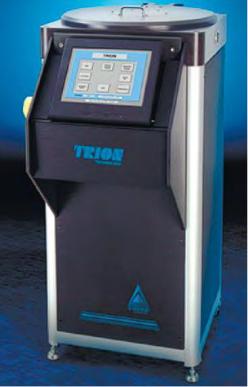

Рис.2 – Orion III Лабораторная система плазмохимического осаждения

4

Опции:

•Температурный контроль – температура нижнего электрода может регулироваться от 50 ° C до 400 ° C с помощью резистивного нагревателя с ИК-термопарой.

•Дополнительный источник для контроля напряженности пленок

600 Вт (13.56МГц) .

Применение:

Используется для процессов, где не применяются самовоспламеняющиеся газы. Пленки для нанесения: оксиды, нитриды, оксинитриды, аморфный кремний. Процессные газы: <20% силана, аммиак, ТЭОС, диэтилсилан, закись азота, кислород, азот.

Особенности:

•Температура столика до 400°C;

•Контроль напряженности пленок (опция);

•Мощная откачная система;

•Размер пластин до 300 мм;

•Доступные конфигурации: ПХО

5

2. Устройство просвечивающего и растрового электронного микроскопа.

Трансмиссионная микроскопия

Трансмиссионная микроскопия реализуется с помощью трансмиссионных (просвечивающих) электронных микроскопов (ТЭМ; рис. 1), в которых тонкопленочный объект просвечивается пучком ускоренных электронов с энергией 50-200 кэВ. Электроны, отклоненные атомами объекта на малые углы и прошедшие сквозь него с небольшими энергетическими потерями, попадают в систему магнитных линз, которые формируют на люминесцентном экране (и на фотопленке) светлопольное изображение внутренней структуры. При этом удается достичь разрешения порядка 0,1 нм, что соответствует увеличениям до 1,5 х 106 раз. Рассеянные электроны задерживаются диафрагмами, от диаметра которых в значительной степени зависит контраст изображения. При изучении сильнорассеивающих объектов более информативны темнопольные изображения.

Разрешение и информативность ТЭМ-изображений во многом определяются характеристиками объекта и способом его подготовки. При исследовании тонких пленок и срезов полимерных материалов и биологических тканей контраст возрастает пропорционально их толщине, но одновременно снижается разрешение. Поэтому применяют очень тонкие (не более 0,01 мкм) пленки и срезы, повышая их контраст обработкой соединениями тяжелых металлов (Os, U, Pb и др.), которые избирательно взаимодействуют с компонентами микроструктуры (химическое контрастирование). Ультратонкие срезы полимерных материалов (10-100 нм) получают с помощью ультрамикротомов, а пористые и волокнистые материалы предварительно пропитывают и заливают в эпоксидные компаунды. Металлы исследуют в виде получаемой химическим или ионным травлением ультратонкой фольги. Для изучения формы и размеров микрочастиц (микрокристаллы, аэрозоли, вирусы, макромолекулы) их наносят в виде суспензий либо аэрозолей на пленки-подложки из формвара (поливинилформаль) или аморфного С, проницаемые для электронного луча, и контрастируют методом оттенения или негативного контрастирования.

6

Рис. 1. Схема устройства трансмиссионного электронного микроскопа: 1 - электронная пушка; 2 - конденсор; 3 -образец; 4, 5- объектив и его диафрагма; 6, 7- промежуточная и проекционная линзы; 8 -смотровое окно; 9 - люминесцентный экран; 10 - фотокамера с затвором; 11 - вакуумная система.

Для анализа металлической фольги, а также толстых (1-3 мкм) срезов др. материалов используют высоко- и сверхвысоковольтные ТЭМ с ускоряющими напряжениями соотв. 200-300 и 1000-3000 кВ. Это позволяет снизить энергетические потери электронов при просвечивании образцов и получить четкие изображения, свободные от хроматической аберрации.

Структура гелей, суспензий, эмульсий и биологических тканей с большим содержанием воды может быть исследована методами криорепликации: образцы подвергают сверхбыстрому замораживанию и помещают в вакуумную установку, где производится раскалывание объекта и осаждение на поверхность свежего скола пленки аморфного С и оттеняющего металла. Полученная реплика, повторяющая микрорельеф поверхности скола, анализируется в ТЭМ. Разработаны также методы, позволяющие делать ультратонкие срезы замороженных объектов и переносить их, не размораживая, в ТЭМ на криостолик, сохраняющий температуру объекта в ходе наблюдения на уровне -150 °С (криоультратомия и криомикроскопия).

ТЭМ обеспечивает также получение дифракционных картин (электронограмм), позволяющих судить о кристаллической структуре объектов и точно измерять параметры кристаллических решеток. Всочетании с непосредственными наблюдениями кристаллических решеток в

7

высокоразрешающих ТЭМ данный метод - одно из основных средств исследования ультратонкой структуры твердого тела.

Растровая (сканирующая) микроскопия

В растровых электронных микроскопах (РЭМ; рис. 2) электронный луч, сжатый магнитными линзами в тонкий (1-10 нм) зонд, сканирует поверхность образца, формируя на ней растр из нескольких тысяч параллельных линий. Возникающее при электронной бомбардировке поверхности вторичные излучения (вторичная эмиссия электронов, оже-электронная эмиссия и др.) регистрируются различными детекторами и преобразуются в видеосигналы, модулирующие электронный луч в ЭЛТ. Развертки лучей в колонне РЭМ и в ЭЛТ синхронны, поэтому на экране ЭЛТ появляется изображение, представляющее собой картину распределения интенсивности одного из вторичных излучений по сканируемой площади объекта. Увеличение РЭМ определяется как М = L/l, где L и l - длины линий сканирования на экране ЭЛТ и на поверхности образца.

Рис. 2. Схема устройства растрового электронного микроскопа: 1 - электронная пушка; 2 - конденсор; 3 - отклоняющая система; 4 - конечная линза с корректором астигматизма; 5 - объектный столик; 6 - образец; 7 - вакуумная система; 8 - генератор разверток; 9 - блок управления увеличением;

10-селектор сигналов (для выбора регистрируемого вторичного излучения);

11-видеоусилитель; 12,13 - ЭЛТ и ее отклоняющая система; BИ1-BИ3 - потоки вторичных излучений; C1 - C3 - электрич. сигналы; Д1-Д3 - детекторы; ЭЛ1, ЭЛ2 - электронные лучи; X, Y - направления сканирования (строчная и кадровая развертки).

8

Выбор регистрируемого вторичного излучения обусловлен задачей исследования. Основной режим работы РЭМ – регистрация вторичных электронов (ВЭ). Поскольку интенсивность эмиссии ВЭ сильно зависит от угла падения электронного луча на поверхность, получаемое изображение весьма близко к обычному макроскопическому изображению рельефа объекта, освещаемого со всех сторон рассеянным светом; иначе говоря, формируется топографический контраст. Эмиссия ВЭ отличается наибольшей интенсивностью по сравнению с другими вторичными излучениями. Кроме того, в этом режиме достигается макс. разрешение.

При исследовании неоднородных по составу поверхностей на топографическое изображение ВЭ накладывается дополнительное распределение яркостей, зависящее от среднего атомного номера Z вещества образца на каждом микроучастке (так называемый композиционный, или Z- контраст), который проявляется сильнее, если регистрировать не вторичные, а упругорассеянные электроны. Этот режим применяют при исследовании шлифов металлических сплавов минералов, композиционных материалов и других объектов, когда топографический контраст отсутствует и нужно установить композиционную неоднородность поверхности.

Тонкопленочные образцы (до 1 мкм) просвечиваются электронным лучом насквозь и прошедшие электроны регистрируются детектором, расположенным под объектом. Изображения, получаемые в этом режиме, иногда более информативны, чем обычные ТЭМ-изображения, т.к. свободны от хроматической аберрации.

В технических исследованиях используется также регистрация поглощенных электронов в сочетании с приложением рабочих напряжений к изучаемому транзистору или интегральной схеме. Это позволяет получать изображение, отвечающее распределению электрических потенциалов, и таким образом выявлять микродефекты в элементах схемы. При этом можно прерывать первичный электронный луч с высокой частотой и визуализировать прохождение по схеме высокочастотных сигналов.

С помощью соответствующих детекторных систем и спектрометров в РЭМ можно регистрировать электромагнитные излучения: катодолюминесценцию, тормозное и характеристические рентгеновские излучения, а также оже-электроны. Получаемые при этом изображения и спектры дают количеств, информацию о локальном элементном составе поверхностных слоев образца и широко применяются в материаловедении.

Для изучения структуры поверхности посредством РЭМ к образцу предъявляется ряд требований. Прежде всего, его поверхность должна быть электропроводящей, чтобы исключить помехи за счет накопления поверхностного заряда при сканировании. Кроме того, нужно всемерно повышать отношение сигнал/шум, которое наряду с параметрами оптической системы определяет разрешение. Поэтому перед исследованием на диэлектрические поверхности путем вакуумного испарения или ионного распыления наносят тонкую (15-20 нм) однородную пленку металла с высоким

9

коэффициентом вторичной электронной эмиссии (Au, Au-Pd, Pt-Pd). Биологические объекты, содержащие, как правило, большое количество воды, перед нанесением покрытия необходимо зафиксировать специальной химической обработкой и высушить, сохранив естественный микрорельеф поверхности (сушка в критической точке с использованием сжиженных СО2 и N2O, хладонов или вакуумнокриогенными методами).

Разрешающая способность РЭМ определяется многими факторами, зависящими как от конструкции прибора, так и от природы исследуемого объекта. Если образец электро- и теплопроводен, однороден по составу и не обладает приповерхностной пористостью, в РЭМ с вольфрамовыми электродами достигается разрешение 5-7 нм, в РЭМ с электронными пушками на полевой эмиссии - 1,0-1,5 нм.
