ЛР_№8

МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

ОТЧЕТ

по лабораторной работе №8 по дисциплине «Метрология»

Тема: «ИЗМЕРЕНИЕ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ»

Студент(ка) гр.

Студент(ка) гр.

Студент(ка) гр.

(номер группы)

(фамилия, инициалы)

Санкт-Петербург

2022

Протокол наблюдений

Цель работы – изучение средств и методов измерения параметров электрических цепей; оценка результатов и погрешностей измерений.

Задание

1. Ознакомиться со средствами измерений параметров электрических цепей

в лабораторной работе и соответствующими инструкциями пользователей.

Получить у преподавателя конкретное задание по используемым средствам измерений и объектам измерений.

2. Измерить и оценить погрешности результатов измерений сопротивления резисторов, встроенных в лабораторный модуль, следующими приборами:

- измерителем импеданса («измерителем иммитанса»),

- универсальным электронным вольтметром в режиме измерения сопротивления,

- универсальным цифровым вольтметром в режиме измерения сопротивления,

- комбинированным магнитоэлектрическим измерительным прибором (тестером) в режиме измерения сопротивления (режиме омметра).

Погрешности результатов измерений оценить непосредственно при

выполнении работы по имеющимся в лаборатории метрологическим характеристикам используемых средств измерений. Провести сравнительный анализ полученных результатов.

3. Измерить емкость С и тангенс угла потерь tg конденсатора, индуктивность L и добротность Q катушки измерителем импеданса по параллельной и последовательной схемам замещения; оценить погрешности результатов измерений.

Обработка результатов:

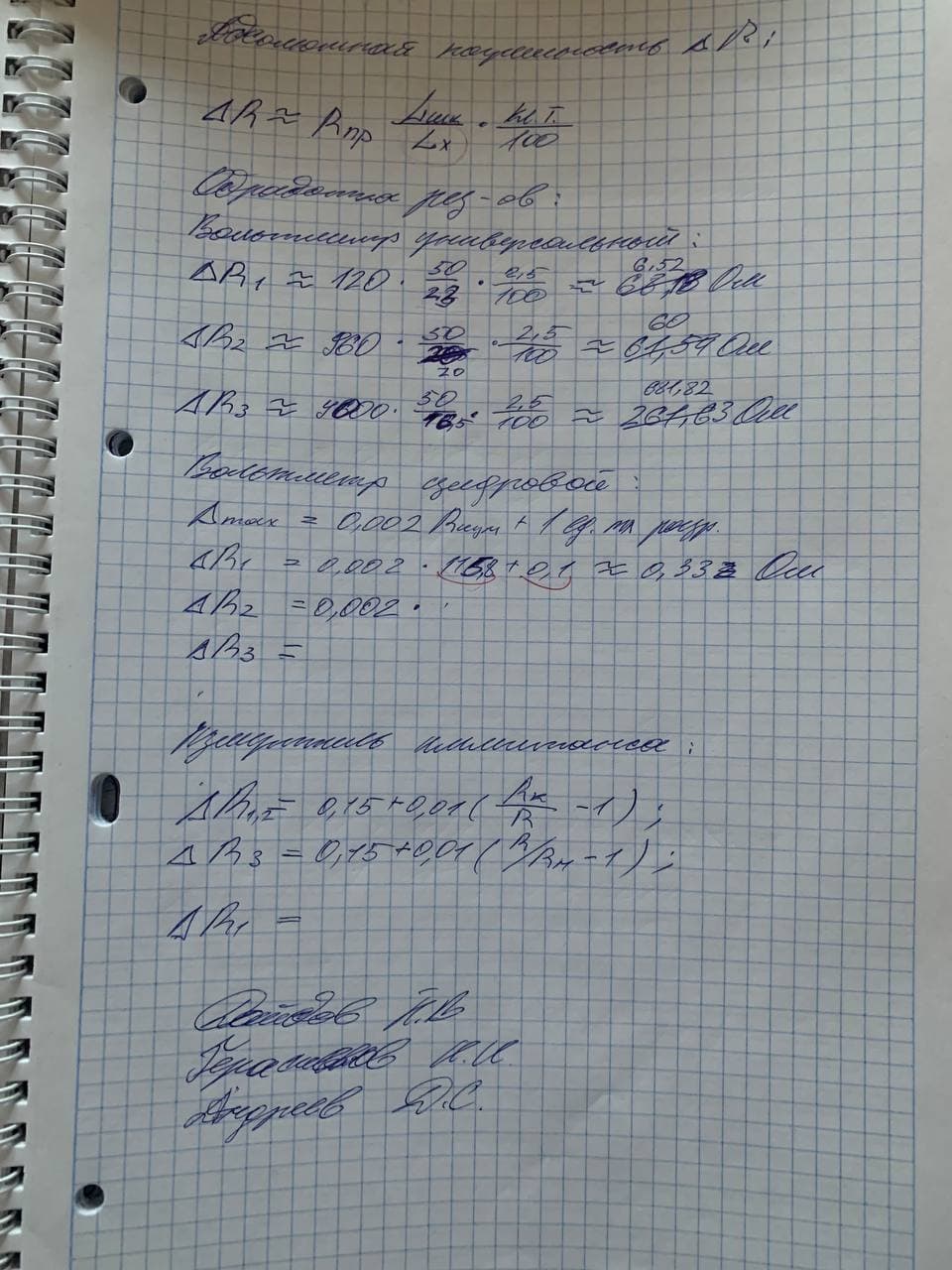

1. Измерение сопротивлений

1. Вольтметр универсальный В7-26

				Кл. т, %
		50	23	2,5		5
		50	20			6
		50	16,5			7

2 способ:

2. Измеритель иммитанса Е7-21

	115,7	0,26	0,23
	923,3	1,39	0,15
	8068	17	0,22

3. Вольтметр цифровой GDM-8135

	115,8	0,33	0,29
			0,31
			0,32

Таблица Результатов

В7-26
Е7-21
GDM-8135

2. Измерение емкости и тангенса угла потерь конденсаторов, индуктивности и добротности катушек

Вывод

В ходе выполненной лабораторной работы были рассчитаны погрешности измерений сопротивления с трех разных приборов. Наибольшую погрешность имеет вольтметр универсальный B7-26. Измеритель иммитанса Е7-21 и цифровой вольтметр GDM-8135 показали практически одинаковую точность. С помощью измерителя иммитанса были получены значения емкости C, индуктивности L конденсатора и катушки, добротность, тангенс угла потерь и вычислены погрешности измерений.
