МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

ОТЧЕТ

по лабораторной работе №1 по дисциплине «Метрология»

Тема: «Исследование основных метрологических

характеристик электромеханических

измерительных приборов»

Студент(ка) гр.

Студент(ка) гр.

Студент(ка) гр.

(номер группы)

(фамилия, инициалы)

Санкт-Петербург

2022

Цель работы – ознакомление с методикой поверки аналоговых электромеханических приборов и определение их основных метрологических характеристик.

Задание

1. Ознакомиться с имеющейся на рабочем месте аппаратурой и получить

от преподавателя конкретное задание для выполнения лабораторной работы.

2. Определить основную погрешность комбинированного измерительного

прибора (тестера) в следующих режимах работы:

– вольтметра постоянного тока,

– вольтметра переменного тока,

– миллиамперметра постоянного тока.

3. Для каждого из поверяемых режимов построить на одном графике зависимости относительной и приведенной погрешностей прибора от показаний поверяемого прибора.

4. Определить амплитудно-частотную характеристику (АЧХ) вольтметра переменного тока. Построить график АЧХ, определить рабочую полосу частот вольтметра.

5. На основе анализа полученных данных сделать вывод о соответствии поверяемого прибора его классу точности.

Обработка результатов:

Показания поверяемого прибора

U, B

Показания образцового прибора

Погрешность

Абсолютная

, B

2

1,57

1,53

0,43

0,47

45

9

0,4

0,9

4

3,65

3,63

0,35

0,37

18

7,2

0,2

0,72

6

6,05

6,01

-0,05

-0,01

-1

-0,6

0,4

-0,06

8

8

8

0

0

0

0

0

0

10

9,9

9,94

0,1

0,06

1,6

1,6

-0,4

0,16

Расчет:

; = 2 – 1,57 = 0,43 B ; = 2 – 1,53 = 0,47 B

; = 0,43 + 0,47 = 0,9 B

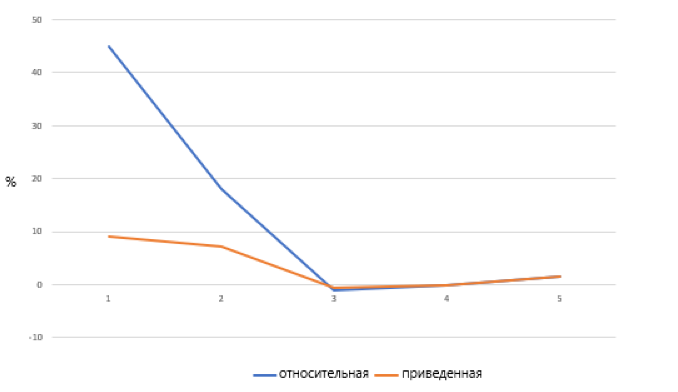

Графики зависимости относительной погрешностей прибора от показаний поверяемого прибора

Определение передаточного коэффициента

20

25

35

50

5000

25000

35000

50000

75000

125000

U, B

6,0

6,0

6,0

6,0

5,9

4,8

4,25

3,6

2,9

2,1

1

1

1

1

0,98

0,80

0,71

0,60

0,48

0,35

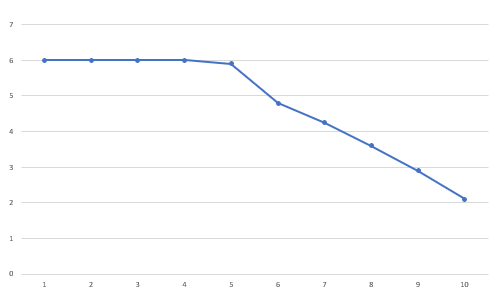

АЧХ вольтметра

Определим нижнюю fн и верхнюю fв границы частотного диапазона в соответствии с требованиями по допустимому спаду на 10 %

fн = 20 Гц, U = 6 В — значение, начиная с которого прекращаются колебания стрелки вольтметра)

fв = 25000 Гц (U, B = 4,8 B)

Вывод:

При поверке методом сличения вольтметра при постоянном токе максимальная погрешность γ=1,2%. Значит, поверяемый прибор при постоянном напряжении соответствует своему классу точности.

Была определена амплитудно-частотная характеристика прибора, построен график АЧХ. По полученным данным была найдена рабочая полоса частот вольтметра (от 20 до 125000 Гц) в соответствии с требованиями
