Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум « Н е д р а »

48

При применении в установке счетчика газа турбинного «АГАТ» необходимо его смонтировать на газовом трубопроводе, вторичный блок НОРД-ЭЗМ в щитовом помещении.

Блок НОРД-ЭЗМ производит подсчет и регистрацию результата измерения количества газа, выделившегося при рабочем давлении установки.

Установки имеют электрическое освещение, обогреватели, принудительную вентиляцию. Щитовое помещение имеет естественную вентиляцию и электрические нагреватели.

На основании по периметру рамы заполняется теплоизоляционным материалом (пенопласт, жесткие минераловатные плиты) и обшивается металлическими листами.

Укрытие установки отличается легкостью, прочностью, устойчивостью к атмосферным воздействиям, хорошими теплоизолирующими свойствами.

Укрытие обеспечивает нормальные условия для работы аппаратуры и обслуживающего персонала.

Для подачи химреагентов на АГЗУ и сепарационных установках используются блочные автоматизированные установки БР-2,5, которые состоят из двух блоков, смонтированных на железобетонных блоках и укрытых теплоизолированной будкой.

Установка «Спутник» предназначена для периодического определения по программе количества жидкости,

добываемой из нефтяных скважин, и контроля их работы на нефтяных месторождениях.

1.Определение количества жидкости и , при наличии счетчика газа турбинного типа «АГАТ»,

определение количества газа с выдачей результата в блок управления или верхний уровень по системе ТМ.

2. Сигнализация отсутствия потока в контролируемой скважине.

Консорциум « Н е д р а »

49

Каждая установка состоит из технологического и щитового помещений и включает комплект запасных частей,

инструмента и принадлежностей. Технические данные по АГЗУ приведены в таблице 4.4.

Расшифровка обозначения:

СпутникАМ40 10 400 01 01 – вид запорного органа на переключатель скважин многоходовой и на байпас.

400 – верхний предел измерения, м3/сут.

10 – количество подключаемых скважин.

40 – предельное рабочее давление, кг/см2.

АМ – тип установки.

Спутник – шифр установок.

Схема АГЗУ приведена на рисунке 4.2.

Консорциум « Н е д р а »

50

Таблица 4.4

Технические данные





1.Диапазон дебитов, подключенных к установке скважин, м3/сут, в



пределах

от 1 до 400

2.Рабочее давление, МПа (кгс/см2), не более

4,0 (40)

3.Параметры питания электрических цепей:



род тока

переменный

напряжение, В

380/220

допустимое отклонение напряжения, %

от -15 до +10

частота переменного тока, Гц

50+1

потребляемая мощность, кВА,

не более 10

4.Характеристика окружающего воздуха:



интервал температур, оС

от -50 до +45

средняя температура наиболее холодной пятидневки, оС,

не ниже

относительная влажность воздуха при температуре 20оС,%

-40

7.Характеристика рабочей среды:



температура, оС, в пределах

от 5 до 70

кинематическая вязкость при температуре 20 оС,м2/с, в пределах

от 1*10-6

содержание воды в жидкости, объемная доля, %, в пределах

до 120*10-6

содержание сернистых соединений в массовой доле, %

от 0 до 98

количество примесей механических, мг/л, не более

не более 3

размер механических примесей, мм, не более

3000

содержание сероводорода, объемное, %

5



до 2

8.Исполнение приборов, устройств и электрооборудования

взрывоза-

технологического помещения

щищенное

9. Исполнение электрооборудования щитового помещения

обыкновенное

10.Средняя наработка на отказ установок должна быть, ч, не менее:



по функции измерения количества жидкости (участвуют



переключатель скважин многоходовой, регулятор расхода, счетчик



жидкости турбинный, блок управления и индикации, заслонка)



по функции контроля подачи (участвуют счетчик жидкости



Консорциум « Н е д р а »

51

турбинный, блок управления и индикации)

1700



2250

11. Среднее время восстановления работоспособности установок (без

2

учета времени подготовительных работ), ч, не более



12.Полный средний срок службы установок до списания, лет

8

Консорциум « Н е д р а »

52

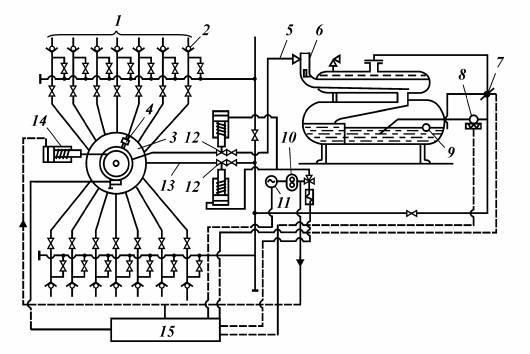

Схема АГЗУ

1 –выкидные линии от скважины; 2- специальные обратные клапаны; 3 - многоходовой переключатель скважин ПСМ; 4 - каретка роторного переключателя скважин; 5 - замерный патрубок; 6 - гидроциклонный сепаратор; 7 -заслонка, 8-турбинный счетчик; 9 -

поплавковый регулятор уровня; 10 - гидропривод; 11 -электродвигатель; 12 - отсекатели; 13 -сборный коллектор; 14 -силовой цилиндр; 15 –БМА

Рис 4.2.

Продукция скважин но выкидным линиям подается в многоходовой переключатель, который действует как вручную, так н автоматически. Каждому положению этого переключателя соответствует подача на .замер продукции

Консорциум « Н е д р а »

53

одной скважины. Продукция данной скважины направляется в газосепаратор, состоящий из верхней и нижней емкостей.

Продукция остальных скважин, минуя газосепаратор, направляется в сборный кат-лектор.

Нефть из верхней емкости газосепаратора перетекает в нижнюю, здесь ее уровень повышается, и при определенном положении поплавка закрывается заслонка на газовой линии газосеиаратора. Давление в газосепараторе повышается, и

нефть начинает поступать через счетчик-расходомер в сборный коллектор. После этого уровень жидкости и нижней емкости снижается, поплавок опускается с открытием заслонки газовой линии, после чего процесс повторяется.

Продолжительность этого цикла зависит от дебита скважины.

В блоке местной автоматизации регистрируются накапливаемые объемы жидкости, прошедшей через счетчик-

расходомер (СР).

Следующая скважина включается на замер по команде с БМА с помощью гидропривода.

Установка «Спутник-А» работает но определенной (заданной) программе, при этом каждая скважина поочередно включается на замер на определенное время.

Счетчик-расходомер является одновременно сигнализатором подачи скважин. В установке предусмотрена возможность измерения количества газа с помощью диафрагмы, установленной в газосепараторе.

Количество газа но каждой скважине на АГСЗУ измеряется дифференциальными манометрами и диафрагмами.

После автоматического измерения продукции но каждой скважине смесь жидкости и газа направляется на установки сепарации, откуда - на установку подготовки нефти. Здесь расход газа измеряют самопишущими расходомерами Л11-430 и Д11-Й32. Механические примеси в нефти определяют по простой методике: пробу нефти

Консорциум « Н е д р а »

54

разбавляют бензином, фильтруют, высушивают и твердый остаток взвешивают. Количество солей в нефти

устанавливается лабораторным анализом.

Консорциум « Н е д р а »

55

Выводы и рекомендации:

АГЗУ на месторождении работают в нормальном режиме т.к.: обводненность не превышает 98%, максимальное

содержание парафина не превышает 7%, содержание сернистых соединений не более 3 %

Консорциум « Н е д р а »

56

4.4 Анализ работы УПСВ «Никольская

Никольская УПСВ расположена на территории Оренбургской области и входит в состав НГДУ «Сорочинскнефть» ОАО «Оренбургнефть».

Технологическая схема УПСВ «Никольская» приведена на рисунке 4.3.

Год ввода в эксплуатацию-1982 г.

Разработчик технологии установки предварительного сброса пластовой воды «Никольская» - институт

«Гипровостокнефть».

Установка предварительного сброса воды предназначена для сбора и транспортировки нефти и газа по однотрубной схеме.

УПСВ служит для:

-сбора нефти, поступающей с ГЗУ, расположенных на кустах;

-подготовки жидкости поступающей с площадки приема технологической жидкости;

-дегазации нефти;

-обезвоживания нефти;

-сдачи газа на газоперерабатывающий комплекс;

-транспортировки разгазированной, обезвоженной (содержание воды до 7%) нефти в цех подготовки и перекачки нефти (ПГС) Покровские головные сооружения.

Проектная мощность УПСВ:

- по нефти – 1,6 млн. тонн в год.
