3. Физико-химические свойства скважинной и товарной продукции
3.1 Физико-химические свйоства нефти, газа и воды
Свойства пластовой нефти представлены в таблице 3.1. Компонентный состав нефтяного газа, разгазированной и
пластовой нефти представлены в таблице 3.2.
Таблица 3.1
Свойства пластовой нефти
|
|
Численные значения |
|
Наименование параметра |
|
диапазон |
принятые |
|
|
значений |
значение |
Пластовое давление, МПа |
|
22,0 |
22,0 |
Пластовая температура, 0С |
|
50 |
50 |
Давление насыщения газом, МПа |
3,63 |
3,63 |
|
Газосодержание, м3/т |
|
27,1 |
27,1 |
Газовый фактор при дифференциальном разгазировании в |
|
|
|
рабочих условиях, м3/т |
|
|
|
Р1 = 0,20 МПа |
Т1 = 18 0С |
|
|
Р2 = 0,20 МПа |
Т2 = 23 0С |
|
|
Р3 = 0,10 МПа |
Т3 = 20 0С |
|
|
Плотность в условиях пласта, кг/м3 |
879,0 |
879,0 |
|
Вязкость в условиях пласта, мПа×с |
29,7 |
29,7 |
|
Коэффициент объёмной упругости, 1/МПа |
8,06 |
8,06 |
|
Плотность нефтяного газа, кг/м3, при 20 0С: |
|
|
|
–при однократном (стандартном) разгазировании |
|
1,629 |
|
–при дифференциальном (ступенчатом) разгазировании |
|
1,433 |
|
Плотность дегазированной нефти, кг/м3, при 20 0С: |
|
|
|
–при однократном (стандартном) разгазировании |
|
842 |
|
–при дифференциальном (ступенчатом) разгазировании |
|
836 |
|
Консорциум « Н е д р а »
19
Таблица 3.2
Компонентный состав нефтяного газа, разгазированной и пластовой нефти
|
при однократном |
|
при дифференциальном |
|
||||
|
разгазировании пластовой |
|
||||||
|
разгазировании пластовой |
|
||||||
Наименование |
нефти в стандартных |
пластовая |
||||||
нефти в рабочих условиях |
||||||||
параметра |
условиях |
|
нефть |
|||||
|
|
|
|
|||||
|
выделившийся |
|
нефть |
выделившийся |
|
нефть |
|
|
|
|
|
|
|||||
|
газ |
|
газ |
|
|
|||
|
|
|
|
|
|
|||
Молярная |
|
|
|
|
|
|
|
|
концентрация |
|
|
|
|
|
|
|
|
компонентов, % |
|
|
|
|
|
|
|
|
–сероводород |
3,55 |
|
0,17 |
4,11 |
|
0,22 |
0,77 |
|
–двуокись углерода |
1,09 |
|
0,00 |
1,27 |
|
0,01 |
0,19 |
|
–азот+редкие |
11,41 |
|
0,00 |
14,23 |
|
0,00 |
2,01 |
|
в т.ч. гелий |
|
|
|
|
|
|
|
|
–метан |
17,65 |
|
0,09 |
22,63 |
|
0,03 |
3,22 |
|
–этан |
19,44 |
|
0,60 |
22,50 |
|
0,88 |
3,93 |
|
–пропан |
24,78 |
|
3,14 |
21,79 |
|
4,63 |
7,05 |
|
–изобутан |
4,36 |
|
1,25 |
2,81 |
|
1,66 |
1,82 |
|
–н. бутан |
10,92 |
|
4,99 |
7,12 |
|
5,92 |
6,09 |
|
–изопентан |
2,86 |
|
3,20 |
1,34 |
|
3,42 |
3,13 |
|
–н. пентан |
2,22 |
|
3,78 |
1,31 |
|
3,88 |
3,52 |
|
–гексаны |
1,36 |
|
6,59 |
0,65 |
|
6,46 |
5,64 |
|
–гептаны |
0,36 |
|
6,10 |
0,24 |
|
5,85 |
5,05 |
|
–остаток (С8+ |
0,00 |
|
70,09 |
0,00 |
|
67,04 |
57,58 |
|
высшие) |
|
|
|
|
|
|
|
|
Молекулярная масса |
|
|
191,00 |
34,46 |
|
185 |
164 |
|
Плотность: |
|
|
|
|
|
|
|
|
–газа, кг/м3 |
1,629 |
|
|
1,433 |
|
|
|
|
–газа относительная |
1,352 |
|
|
1,189 |
|
|
|
|
(по воздуху) |
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
Консорциум « Н е д р а »
20
–нефти, г/см3 |
|
842 |
|
836 |
810 |
3.2 Физико-химические свойства товарной продукции подготовленной к транспорту
Готовой продукцией УПН является нефть первой группы качества.
Физико-химическая характеристика товарной продукции приведена в таблицах 3.3 и 3.4.
|
|
|
|
|
Таблица 3.3 |
|
|
Физико-химическая характеристика товарной продукции |
|
||
|
|
|
|
|
|
№ |
Наименование сырья, |
Номер государствен- |
Показатели качества, |
Норма по ГОСТ, ОСТ, СТП, |
Область |
п/п |
материалов, реагентов, |
ного или отраслевого |
обязательные для |
ТУ (заполняется при |
применения |
|
изготовляемой |
стандарта, технических |
проверки |
необходимости) |
изготовляемой |
|
продукции |
условий, стандарта |
|
|
продукции |
|
|
организации |
|
|
|
1. |
Товарная нефть |
ГОСТ 3900-85 |
Плотность, г/см3 |
Не более 0,85 |
|
|
По ГОСТ Р 51858-2002 |
изм. №1, поправки |
|
|
|
|
|
ГОСТ 2477-83,изм. |
Вода, % масс. |
Не более 0,5 |
|
|
|
№1,2,3 |
|
|
|
|
|
ГОСТ 21534-76, изм. |
Соли, мг/дм3 |
Не более 100 |
|
|
|
№1,2 |
|
|
|
|
|
ГОСТ Р 50802 95 |
Сероводород |
Не регламентируется |
|
|
|
ГОСТ 6370-83 |
|
|
|
|
|
Изм. №1 |
Мех. примеси, |
Не более 0,05 |
|
|
|
|
% масс. |
|
|
|
|
ГОСТ 1437-75, |
|
|
|
|
|
изм. №1,2,3 |
Содержание серы, % |
Не более 0,6 |
|
|
|
|
масс. |
|
|
|
|
ГОСТ 9965-76 изм. |
|
|
|
|
|
№1,2, поправка |
Давление насыщенных |
Не более 500 |
|
|
|
дополнение |
паров, |
|
|
|
|
|
мм рт. ст. |
|
|
2. |
Углеводород-ный газ |
ГОСТ 22985-90 |
Сероводород |
Не регламентируется |
Сырье для |
Консорциум « Н е д р а »
21
|
|
|
Оксид углерода |
Не регламентируется |
получения |
|
|
|
|
|
топливного газа |
4. |
Пластовая сточная вода |
|
Сероводород |
Не регламентируется |
Рабочий агент |
|
|
|
Оксид углерода |
Не регламентируется |
для ППД |
|
|
|
Общая мине- |
Не регламентируется |
|
|
|
ОСТ 39-225-88 |
рализация |
До 15 мг/л |
|
|
|
ОСТ 39-133-81 |
|
До 15 мг/л |
|
|
|
ОСТ 39-231-89 |
Нефть |
|
|
|
|
|
Мех. примеси |
|
|
Таблица.3.4
|
Физико-химические свойства нефти |
|
|
|
|
Наименование показателя |
|
Товарная нефть |
Плотность, г/смЗ по ГОСТ 3900-85 |
|
0,833-0,842 |
Вязкость кинематическая, мм2/с (сСт) |
(ГОСТ 33-82): при |
8,1 - 12,5 |
20 оС при 50 оС |
|
3,9 - 4,9 |
Содержание в нефти, % массовые: |
|
|
-воды |
|
до 0,5 |
(ГОСТ 2477-65 |
|
|
-солей, мг/л |
|
до 100 |
(ГОСТ 21534-76) |
|
|
-серы |
|
1,42 – 1,58 |
(ГОСТ 1437-75) |
|
|
-смол |
|
20 – 40 |
(ГОСТ 11858-66) |
|
|
-асфальтенов |
|
1,2 – 2,8 |
(ГОСТ 11858-66) |
|
|
- парафинов |
|
2,96 |
(ГОСТ 11858-66) |
|
|
-сероводорода, мг/л |
|
51 – 220 |
-мех. примесей, мг/л |
|
|
Консорциум « Н е д р а »
22
(ГОСТ 14891-69) |
0,003 – 0,01 |
3.3 Анализ физико-химических свойств скважинной продукции, выявление факторов осложняющих процесс
подготовки нефти
Основными факторами осложняющими процесс подготовки нефти являются следующие факторы:
−высокое содержание сероводорода;
−высокое содержание попутной воды (90%).
Высокое содержание сероводорода способствует высокой скорости коррозии трубопроводов, и технологического оборудования. Необходимо строительство установки очистки от сероводорода.
Высокое содержание попутной воды усложняет процесс подготовки, появляется необходимость очистки пластовых вот и их утилизации.
4. Характеристика системы сбора и подготовки нефти, газа и воды на месторождении
4.1 Краткое описание системы сбора и подготовки скважинной продукции
Объекты системы добычи и сбора продукции скважин предназначены для поднятия на поверхность через эксплуатационные скважины пластовой жидкости из продуктивных горизонтов Сорочинско-Никольского месторождения и подачи ее по напорной системе выкидных и сборных нефтепроводов через измерительные установки на «Никольскую» установку предварительного сброса воды (УПСВ), и дальнейшей транспортировки частично обезвоженной нефти на «Покровскую» установку подготовки нефти (УПН), где происходит подготовка товарной нефти.
Технология сбора и транспорта продукции на весь период эксплуатации Сорочинско-Никольского месторождения.
Схема сбора продукции Сорочинско-Никольского месторождения представлено на рис.4.1.
Консорциум « Н е д р а »
23

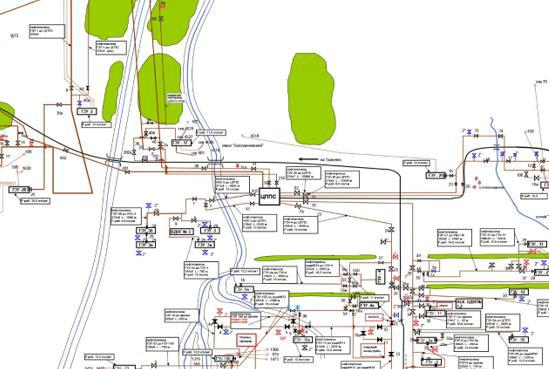

Схема сбора продукции Сорочинско-Никольского месторождения
