Сорочинско-Никольского месторождения

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум « Н е д р а »

84

Выводы по УПН «Покровская»:

1. Сырьем для УПН является газонасыщенная и обводненная (до 60-70%) смесь нефтей Покровского,

Пронькинского, Воробьевско-Никифоровского, Рябинового, Пасмуровского месторождений с общим названием

«Покровская нефть», а также сепарированная и обезвоженная до 7 % нефть с Сорочинско-Никольской установки предварительного сброса воды – «Сорочинская нефть». Готовой продукцией является обезвоженная и обессоленная нефть 1 группы качества согласно ГОСТ Р 51858-2002 с содержанием воды до 0,5 % и солей до 100 мг/л.

2.Вода, пройдя через очистные сооружения, получается высокого качества для целей ППД, даже для слабопроницаемых коллекторов. Нефти в ней содержится до 15 мг/л, механических примесей до 15 мг/л.

3.Применяемый деэмульгатор подаётся в трубопровод за определенное расстояние перед трехфазным сепаратором,

что является целесообразно. Перед стадией обессоливания деэмульгатор не подаётся вообще. Подача ингибитора коррозии в трубопроводы идущие в ППД не предусмотрена.

Для исправления сложившейся ситуации необходима установить дозирующие установки БР-2,5 для дозировки ингибитора коррозии в трубопроводы идущие в ППД.

4. Заменить отстойники с обыкновенной начинкой на аппараты с внутренним устройством типа «БУОН» с

одинаковыми объемами, то с последнего «БУОН» (блочная установка обезвоживания нефти) – производительность в два раза выше, и при этом получаемая продукция более качественная. В связи с этим вдвое снижается количество аппаратов,

уменьшаются затраты на монтаж, ремонт и дальнейшую эксплуатацию.

5. Для предотвращения коррозии заменить стальные трубы на металлопластиковые.

Консорциум « Н е д р а »

85

4.6 Анализ подготовки воды для системы ППД

Блок водоподготовки Пластовая вода с содержанием нефти до 1000 мг/л поступает на блок водоподготовки по коллектору пластовой

воды УПН Ду 500 мм в шесть отстойников О-2/1 ÷ 6, работающих параллельно. Время пребывания воды в отстойниках

взависимости от количества работающих аппаратов составляет от 1 до 2 часов.

Вотстойниках О-2/1 ÷ 6 происходит очистка пластовой воды от нефти. Отстойники представляют собой горизонтальные цилиндрические аппараты объемом 200 м3 каждый. Очищенная пластовая вода затем поступает в резервуары РВС-2000, РВС-3000, выполняющие функции буфера.

Из резервуаров Р-2000 и Р-3000 пластовая вода под собственным давлением по трубопроводу Ду 500 мм поступает в систему поддержания пластового давления на БКНС-4.

Сброс нефтяной эмульсии из резервуаров предусмотрен в пруд-отстойник. Промдождевые стоки и сток с котельной могут приниматься как в пруд-отстойник, так и в аварийный амбар.

В настоящее время Сорочинско-Никольское месторождение работает с поддержанием пластового давления.

Эксплуатационный фонд нагнетательных скважин составляет 219 шт.

В качестве рабочего агента используется подтоварная вода с УПСВ Сорочинско-Никольского месторождения и пресная вода с Тоцкого водозабора.

На рисунке 4.5 приведена схема высоконапорных водоводов.

Состояние высоконапорных водоводов

Система высоконапорных водоводов месторождения состоит из:

Консорциум « Н е д р а »

86

−водоводы до ВРП;

−нагнетательные трубопроводы от ВРП до нагнетательных скважин.

Система построена однониточной, телескопической, то есть с переменными диаметрами труб по участкам в зависимости от количества транспортируемой продукции.

На состояние построенных водоводов влияют сроки службы с момента их ввода в эксплуатацию. Длительная эксплуатация снижает, прочностные характеристики трубной стали, происходит постоянное уменьшение толщины стенок труб из-за коррозии, проявляется усталостное разрушение труб.

Из таблицы 4.7 видно, что 63,1% водоводов подтоварной воды отработали нормативный срок эксплуатации,

установленный продолжительностью 6 лет (РД 39-132-94); 43,9% водоводов пресной воды отработали нормативный срок эксплуатации, установленный продолжительностью 15 лет (РД 39-132-94).

Консорциум « Н е д р а »

87

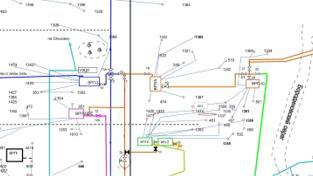

Схема высоконапорных водоводов

Рис.4.5

Консорциум « Н е д р а »

88

Таблица 4.7

Водоводы системы ППД

Разработчик технологии заводнения и проектировщик обустройства системы ППД.

Разработчик технологии заводнения и проектировщик обустройства системы ППД - ОАО «Гипровостокнефть», г.

Самара.

Состояние КНС

Закачка воды в систему ППД Сорочинско-Никольского месторождения осуществляется от БКНС «Никольская» УПСВ (подтоварная вода), БКНС-1 (Львовка) и БКНС-2 (Бородиновка).

Подтоварная вода от БКНС «Никольская» УПСВ подается в систему ППД к:

•ВРП-1;

•ВРП-2а;

•ВРП-4;

•ВРП-7;

Консорциум « Н е д р а »

89

• ВРП-8.

Пресная вода от БКНС-1 (Львовка) подается в систему ППД к:

•ВРП-15 (Ново-Львовский купол);

•ВРП-1а (Львовский купол);

•ВРП-1б (Львовский купол).

Пресная вода от БКНС-2 (Бородиновка) подается в систему ППД к:

• ВРП-4.

Описание технологического процесса поддержания пластового давления на Сорочинско-Никольском

месторождении ЦДНГ-3

Для поддержания пластового давления при добыче нефти, а также замещения объема добытой нефти, ОАО

«Оренбургнефть» производится закачка пластовой воды в нефтеносные пласты через нагнетательные скважины,

отделенной от нефти в цехе подготовки перекачки нефти ЦППН-1 1.Для создания необходимого давления пластовой воды в скважины Толкаевского, Львовского, Бородиновского,

Западно-Вознесенского и Вознесенского купола Сорочинско - Никольского месторождении установлена блочная кустовая насосная станция (БКНС) с четырьмя насосными агрегатами ЦНС 240х1422 3ТМ, производительностью 240

м3/ч и напором 1422 м.вод.ст. (НА-1,2,3,4 ).

1.1.1 В штатном режиме на БКНС-216 Никольская Сорочинско-Никольского месторождения в работе три насосных агрегата, нагнетающих воду для поддержания пластового давления, один агрегат в резерве.

Консорциум « Н е д р а »

90

1.1.2 Отделенная от нефти пластовая вода из буферной емкости ЕВ ЦППН-1 по трубопроводу Dу = 426х8мм.с

переходом Dу = 530х10мм. на поступает на прием НА-1,2,3,4 БКНС с давлением 1-3 кгс/см2. На общем трубопроводе установлен пробоотборник для отбора проб воды. В этот же трубопровод врезается линия для подачи ингибитора коррозии и трубопровод от нагнетания дренажного водоструйного насоса (ОБК) для опорожнения 2-х дренажных емкостей объемом 16 м3 и 200 м3(ЕД-1,2). От трубопроводов нагнетания на Блоке Напорной Гребенки (БНГ) БКНС имеется сбросная линия в ЕД-2 для опорожнения трубопроводов при их ремонте. На приеме каждого насоса НА-1,2,3,4

установлены секущая и дублирующая задвижка ЗКЛ150х40, расходомер Норд 150 и электроконтактный манометр

(ЭКМ), отключающий агрегат при отсутствии воды на приеме.

Вода после насосов БКНС как по общему трубопроводу Dу = 273мм. так и по раздельным направлениям Dу = 168мм от НА-3 с давлением до 175 кгс/см2 направляется в блок напорной гребенки. На общем трубопроводе установлена секущая задвижка БНГ, а после нее показывающий маномет

1.2. Блок напорной гребенки (БНГ) служит для распределения нагнетаемой воды по водяным распределительным пунктам (ВРП).

Описание технологического процесса

БКНС-2 «Бородиновка» ЦППД «Сорочинско-Никольского» м-я.

1. Для создания необходимого давления пластовой воды в скважины Бородиновского купола Сорочинско -

Никольского месторождении установлена блочная кустовая насосная станция (БКНС) с тремя насосными агрегатами ЦНС 83х1800 М, производительностью 83 м3/ч и напором 180 0 м.вод.ст. (НА-1,2,3 ).

Консорциум « Н е д р а »

91

1.1.1 В штатном режиме на БКНС-2 Никольская Сорочинско-Никольского месторождения работают два насосных агрегата, нагнетающих воду для поддержания пластового давления, один агрегат в резерве.

Пресная вода с Тоцкого водозабора по трубопроводу Дн=219 мм при давлении 0,15…1,6 МПа через открытые задвижки №№ 4,5 поступает на прием насосов Н-1, Н-2 и Н-3. В этот же трубопровод врезается линия от нагнетания дренажного водоструйного насоса (ОБК) для опорожнения дренажной емкости объемом 25 м3(ЕД-1,). От трубопроводов нагнетания и приема БКНС имеется сбросная линия в ЕД-1 для опорожнения трубопроводов при их ремонте. На приеме каждого насоса НА-1,2,3 установлены приемная задвижка, расходомер и электроконтактный манометр (ЭКМ), отключающий агрегат при отсутствии воды на приеме.

Вода после насосов БКНС по общему трубопроводу Dу = 219мм. направляется на ВРП4. После чего по системе водоводов расходится по скважинам.

Расход жидкости по скважинам и направлениях ВРП – 4 определяется дистанционно преобразователями расхода Метран 305 ПР с подачей сигнала и выводом в систему контроля телемеханики «Регион».

Описание технологического процесса

БКНС «Львовка» ЦППД «Никольского» м-я.

Для поддержания пластового давления при добыче нефти, а также замещения объема добытой нефти, ОАО «Оренбургнефть» производится закачка пресной водой в нефтеносные пласты через нагнетательные скважины, идущей с Тоцкого водозабора.

Консорциум « Н е д р а »

92

1. Для создания необходимого давления пластовой воды в скважины Бородиновского купола Сорочинско -

Никольского месторождении установлена блочная кустовая насосная станция (БКНС) с двумя насосными агрегатами ЦНС 180х1920 М, производительностью 180 м3/ч и напором 1920 м.вод.ст. (НА-1,2,).

1.1.1 В штатном режиме на БКНС-1 «Львовка» месторождения работают два насосных агрегата, нагнетающих воду для поддержания пластового давления,

Пресная вода с Тоцкого водозабора по трубопроводу Дн=219 мм при давлении 0,15…1,6 МПа через открытые задвижки №№ 4,5 поступает на прием насосов Н-1, Н-2 . В этот же трубопровод врезается линия от нагнетания дренажного водоструйного насоса (ОБК) для опорожнения дренажной емкости объемом 25 м3(ЕД-1,). От трубопроводов нагнетания и приема БКНС имеется сбросная линия в ЕД-1 для опорожнения трубопроводов при их ремонте.

Вода после насосов БКНС по общему трубопроводу Dу = 219мм. направляется на ВРП1а, ВРП15. После чего по системе водоводов расходится по скважинам.

Расход жидкости по скважинам и направлениях ВРП – 1а, ВРП15 определяется дистанционно преобразователями расхода Метран 305 ПР с подачей сигнала и выводом в систему контроля телемеханики «Регион».

Водоводы Сорочинско-Никольского месторождения Характеристика водоводов Сорочинско-Никольского месторождения представлена в таблице 4.8.

Таблица 4.8

Характеристики водоводов Сорочинско-Никольского месторождения
