Софинско-Дзержинского месторождения
.pdf39
Продолжение таблицы 4.1
1 |
2 |
3 |
|
4 |
|
5 |
6 |
7 |
8 |
Врезка (АГЗУ-7) – |
нефтесбор. |
1 |
|
219×8 |
|
2000 |
действующий |
Ст.20 |
1983 |
Дзержинская УПСВ |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Восточно-Дзержинский купол |
|
|
|
|||
Скв.№110 – АГЗУ-8 |
вык.лин. |
1 |
|
114×6 |
|
2500 |
действующий |
Ст.10 |
1982 |
Скв.№363 – АГЗУ-8 |
вык.лин. |
1 |
|
114×6 |
|
2450 |
действующий |
Ст.10 |
1983 |
Скв.№112 – АГЗУ-8 |
вык.лин. |
1 |
|
114×6 |
|
3650 |
бездействующий |
Ст.20А |
1983 |
|
|
|
|
Софийский купол |
|
|
|
|
|
Скв.№87б – АГЗУ-5 |
вык.лин. |
1 |
|
100×5 |
|
1300 |
действующий |
Ст.20 |
1987 |
Скв.№236 – АГЗУ-4 |
вык.лин. |
1 |
|
114×6 |
|
500 |
действующий |
Ст.20 |
1984 |
Скв.№239 – АГЗУ-5 |
вык.лин. |
1 |
|
89×4 |
|
2050 |
действующий |
Ст.20 |
1983 |
Скв.№242 – АГЗУ-4 |
вык.лин. |
1 |
|
114×6 |
|
2500 |
бездействующий |
Ст.20 |
1983 |
Скв.№243– АГЗУ-5 |
вык.лин. |
1 |
|
100×5 |
|
100 |
бездействующий |
Ст.20 |
1983 |
Скв.№238– АГЗУ-5 |
вык.лин. |
1 |
|
114×19,5 |
|
780 |
бездействующий |
ГПТМ |
1983 |
Скв.№244 – АГЗУ-5 |
вык.лин. |
1 |
|
114×6 |
|
630 |
бездействующий |
Ст.20 |
1984 |
Скв.№249– АГЗУ-4 |
вык.лин. |
1 |
|
114×6 |
|
500 |
действующий |
Ст.20 |
1984 |
Скв.№250 – АГЗУ-5 |
вык.лин. |
1 |
|
100×5 |
|
2000 |
действующий |
Ст.20 |
1983 |
Скв.№251 – АГЗУ-5 |
вык.лин. |
1 |
|
114×6 |
|
1500 |
действующий |
Ст.20 |
1984 |
Скв.№252 – АГЗУ-5 |
вык.лин. |
1 |
|
114×6 |
|
630 |
действующий |
Ст.20 |
1984 |
Скв.№235 – АГЗУ-4 |
вык.лин. |
1 |
|
89×4 |
|
500 |
действующий |
Ст.20 |
1983 |
Скв.№232 – АГЗУ-4 |
вык.лин. |
1 |
|
89×4 |
|
500 |
действующий |
Ст.20 |
1983 |
Скв.№234 – АГЗУ-5 |
вык.лин. |
1 |
|
114×6 |
|
1500 |
действующий |
Ст.20 |
1984 |
Скв.№240 – АГЗУ-5 |
вык.лин. |
1 |
|
100×5 |
|
100 |
бездействующий |
Ст.20 |
1983 |
Скв.№130 – АГЗУ-4 |
вык.лин. |
1 |
|
114×19,5 |
|
750 |
бездействующий |
ГПМТ |
1980 |
АГЗУ-4 Дзержинская УПСВ |
нефтесбор. |
1 |
|
168×8 |
|
5500 |
действующий |
Ст.10 |
1996 |
АЗГУ-5 – АГЗУ-4 |
нефтесбор. |
1 |
|
168×8 |
|
740 |
действующий |
Ст.20 |
1983 |
|
|
|
|
Южно-Бутковский купол |
|
|
|
||
Скв.№17 – АГЗУ-1 |
вык.лин. |
1 |
|
168×8 |
|
819 |
бездействующий |
Ст.10 |
1997 |
Скв.№16 – врезка |
вык.лин. |
1 |
|
168×8 |
|
750 |
бездействующий |
- |
- |
Консорциум « Н е д р а »
40
Продолжение таблицы 4.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
АГЗУ-1 – врезка в н/н УПСВ |
|
|
|
|
|
|
|
|
Карагайская – УПСВ |
нефтесбор. |
1 |
168×8 |
1318 |
бездействующий |
Ст.20 |
1997 |
|
Горбатовская |
|
|
|
|
|
|
|
|
УПСВ Дзержинская – УПСВ |
напорный |
1 |
273×8 |
32268 |
действующий |
Ст.20 |
2005 |
|
Горбатовская |
||||||||
|
|
|
|
|
|
|
||
УПСВ Дзержинская – УПСВ |
газопровод |
1 |
273×8 |
31131 |
действующий |
Ст.20А |
2007 |
|
Горбатовская |
||||||||
|
|
|
|
|
|
|
||
УПСВ Горбатовская – НГПЗ |
газопровод |
1 |
530×8 |
60150 |
действующий |
Ст. 20В |
2011 |
Консорциум « Н е д р а »
41

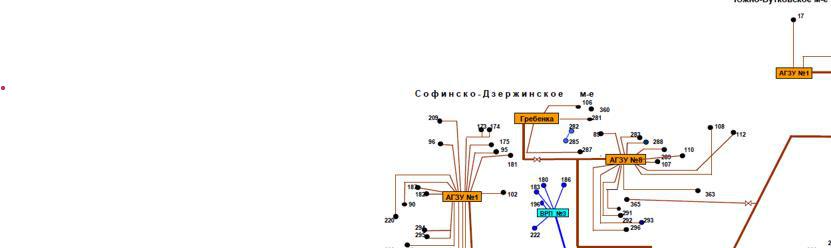

Схема системы сбора продукции скважин
Рис.4.1
Консорциум « Н е д р а »
|
|
|
|
42 |
|
|
|
|
Таблица 4.2 |
|
|
Технологический режим работы скважин |
|
|
|
|
|
|
|
№ скв |
Пласт |
Дебит нефти, т/сут |
Дебит жидкости, м3/сут |
Обводненность, % |
89 |
ДВОР1 |
7 |
14 |
38,5 |
95 |
A4 |
0 |
0,5 |
99,0 |
96 |
A4 |
11 |
359 |
95,9 |
106 |
ДВОР1 |
27 |
48 |
34,1 |
107 |
ДВОР1 |
5 |
98 |
93,6 |
110 |
ДВОР1 СКВ110 |
9 |
96 |
89,1 |
114 |
ДЛ уч.2 |
3 |
56 |
92,9 |
119 |
ДВОР1 |
1 |
28 |
95,5 |
174 |
A4 |
0 |
0,5 |
99,0 |
182 |
A4 |
0 |
0,5 |
99,0 |
199 |
А0 |
1 |
16 |
91,8 |
201 |
A4 |
11 |
384 |
96,3 |
203 |
A4 |
9 |
171 |
93,3 |
208 |
A4 |
0 |
0,5 |
99,0 |
216 |
A4 |
0 |
0,5 |
99,0 |
231 |
А0 |
35 |
45 |
3,8 |
232 |
A4 |
0 |
0,5 |
99,0 |
234 |
A4 |
0 |
0,5 |
97,0 |
235 |
A4 |
16 |
433 |
95,3 |
236 |
А0 |
14 |
26 |
32,6 |
238 |
А0 |
2 |
6 |
62,4 |
240 |
А0 |
19 |
28 |
16,3 |
244 |
А0 |
13 |
44 |
61,9 |
250 |
А0 |
5 |
6 |
1,8 |
281 |
B1 |
6 |
53 |
87,0 |
286 |
B1 |
18 |
41 |
49,9 |
288 |
ДВОР1 |
59 |
80 |
12,8 |
290 |
B1 |
7 |
85 |
90,3 |
Консорциум « Н е д р а »
|
|
|
|
43 |
300 |
В3, ДЛ уч.2 |
34 |
61 |
36,1 |
301 |
В3, ДЛ уч.2 |
59 |
74 |
7,7 |
304 |
B1 |
10 |
16 |
27,9 |
309 |
B1 |
24 |
43 |
36,2 |
322 |
B1, В1 н.п.уч.2 |
13 |
23 |
32,8 |
360 |
B1 |
8 |
55 |
83,7 |
361 |
ДЛ уч.2 |
12 |
19 |
28,2 |
363 |
ДВОР1 СКВ112 |
0 |
0,5 |
91,0 |
365 |
B1, ДЛ уч.1 |
1 |
35 |
96,9 |
371 |
B1, В3, ДЛ уч.2 |
21 |
50 |
52,5 |
375 |
B1 |
18 |
32 |
34,2 |
376 |
В3, ДЛ уч.2 |
17 |
24 |
17,3 |
377 |
В3, ДЛ уч.2 |
33 |
44 |
13,9 |
378 |
B1, В3, ДЛ уч.2 |
29 |
64 |
48,0 |
379 |
B1 |
19 |
30 |
25,8 |
870 |
A4 |
0 |
0,5 |
99,0 |
Консорциум « Н е д р а »
44
4.3 Анализ работы АГЗУ
В качестве замерных установок на месторождении используются АГЗУ типа Спутник АМ-40-10-400.
«СПУТНИК» АМ-40-10-400.
Установка предназначена для периодического определения по программе количества жидкости, добываемой из нефтяных скважин, и контроля их работы на нефтяных месторождениях.
Основные технические данные:
−производительность – до 16 м3/час;
−количество подключающих трубопроводов от скважин – до 10 шт.;
−рабочее давление – до 40 кгс/см2.
Устройство и принцип работы.
Продукция скважин по трубопроводам, подключенным к установке, поступает в переключатель ПСМ. При помощи переключателя ПСМ продукция одной из скважин направляется в замерный сепаратор, а продукция остальных скважин направляется в общий трубопровод .
В сепараторе происходит отделение газа от жидкости. Выделившийся газ при открытой заслонке поступает в общий трубопровод, а жидкость накапливается в нижней емкости сепаратора.
С помощью расхода и заслонки, соединенной с поплавковым уровнемером, обеспечивается циклическое прохождение накопившейся жидкости через турбинный счетчик жидкости TOP 1-50 с постоянными скоростями, что обеспечивает измерение дебита скважин в широком диапазоне с малыми погрешностями.
За время продавки жидкость проходит через счетчик ТОР 1-50 и направляется в общий трубопровод.
Консорциум « Н е д р а »
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
Консорциум « Н е д р а »
45
Счетчик ТОР 1-50 выдает на блок управления и индикации (БУИ) импульсы, которые регистрируются электромагнитными счетчиками. Счетчик имеет шкалу и механический интегратор, где суммируется результат измерения.
Управление переключателем скважин осуществляется БУИ по установленной программе или по системе телемеханики.
При срабатывании реле включается электродвигатель гидропривода ГП-1М и в системе гидравлического управления повышается давление.
Привод переключателя ПСМ под воздействием давления гидропривода перемещает поворотный патрубок переключателя и на измерение подключается следующая скважина.
Длительность измерения определяется установкой реле времени.
Время измерения устанавливается на промысле в зависимости от конкретных условий: дебита скважины, способов добычи, состояние разработки месторождения и др.
В установке предусмотрена возможность контроля работы скважин по отсутствию (за определенное время) сигналов от счетчика ТОР 1-50.
При применении в установке счетчика газа турбинного «АГАТ» необходимо его смонтировать на газовом трубопроводе, вторичный блок НОРД-ЭЗМ в щитовом помещении.
Блок НОРД-ЭЗМ производит подсчет и регистрацию результата измерения количества газа, выделившегося при рабочем давлении установки.
Консорциум « Н е д р а »
46
Установки имеют электрическое освещение, обогреватели, принудительную вентиляцию. Щитовое помещение имеет естественную вентиляцию и электрические нагреватели.
На основании по периметру рамы заполняется теплоизоляционным материалом (пенопласт, жесткие минераловатные плиты) и обшивается металлическими листами.
Укрытие установки отличается легкостью, прочностью, устойчивостью к атмосферным воздействиям, хорошими теплоизолирующими свойствами.
Укрытие обеспечивает нормальные условия для работы аппаратуры и обслуживающего персонала.
Для подачи химреагентов на АГЗУ и сепарационных установках используются блочные автоматизированные установки БР-2,5, которые состоят из двух блоков, смонтированных на железобетонных блоках и укрытых теплоизолированной будкой.
Установка «Спутник» предназначена для периодического определения по программе количества жидкости,
добываемой из нефтяных скважин, и контроля их работы на нефтяных месторождениях.
1.Определение количества жидкости и , при наличии счетчика газа турбинного типа «АГАТ», определение количества газа с выдачей результата в блок управления или верхний уровень по системе ТМ.
2.Сигнализация отсутствия потока в контролируемой скважине.
Каждая установка состоит из технологического и щитового помещений и включает комплект запасных частей,
инструмента и принадлежностей. Технические данные по АГЗУ приведены в таблице 9.
Расшифровка обозначения:
СпутникАМ40 – 10 – 400 – 01
Консорциум « Н е д р а »
47
01 – вид запорного органа на переключатель скважин многоходовой и на байпас.
400 – верхний предел измерения, м3/сут.
10 – количество подключаемых скважин.
40 – предельное рабочее давление, кг/см2.
АМ – тип установки.
Спутник – шифр установок.
Схема АГЗУ приведена на рисунке 1.2.
