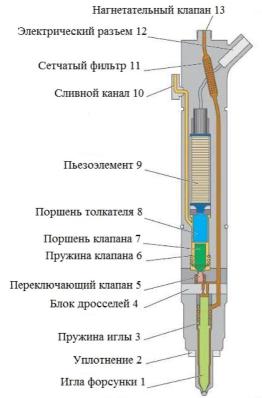

Пьезоэлектрическая форсунка: Самым совершенным устройством,

обеспечивающим впрыск топлива, является пьезоэлектрическая форсунка (пьезофорсунка). Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска

Common Rail.

Преимуществами пьезофорсунки являются быстрота срабатывания (в 4 раза быстрее электромагнитного клапана), и как следствие возможность многократного впрыска топлива в течение

одного цикла, а также точная дозировка впрыскиваемого топлива. Количество впрыскиваемого топлива определяется:

-длительностью воздействия на пьезоэлемент;

-давлением топлива в топливной рампе.

140) Очистка топлива.

Топливо, поступающее к насосу высокого давления и форсункам, не должно содержать механических примесей, вызывающих повреждение или повышенный износ деталей топливной аппаратуры. Поэтому в системе питания дизелей топливо многократно фильтруют. На двигателях обычно устанавливают два последовательно работающих топливных фильтра: грубой и тонкой очистки.

Фильтр грубой очистки топлива предназначается для отсеивания из топливной смеси частиц пыли, грязи, мусора, ржавчины и воды. Попадание этих веществ в систему подачи топлива позволяет избежать создания пробок в топливных трубках, а также засорения форсунок. Отделение воды из

дизеля осуществляется с помощью фильтрующего водоотталкивающего материала Сепарированная вода и крупные механические примеси собираются в водосборнике внизу корпуса фильтра. В некоторых случаях для контроля воды в водосборнике используется датчик наличия воды в топливе. Слив воды осуществляется вручную, путем открытия сливной пробки или нажатия на кнопку.

Фильтр тонкой очистки топлива. Пройдя через фильтр грубой очистки, топливо нагнетается подкачивающим насосом в фильтр тонкой очистки. Очищение дизеля в фильтре тонкой очистки является финальной стадией очищения от механических примесей перед тем, как топливо поступит в ТНВД.

Современные топливные фильтры выполняют следующие дополнительные функции:

1)Предварительный подогрев топлива электрическим способом, охлаждающей жидкостью или возвращающимся потоком топлива.

2)Информирование об интервале технического обслуживания с помощью измерения дифференциального давления.

3)Применение заполняющих и прокачивающих устройств. После замены фильтрующего элемента топливная система заполняется прокачивается ручным подкачивающим насосом, который обычно встроен в крышку корпуса фильтра.

141) Системы питания многотопливных двигателей.

Многотопливным называют двигатель, работающий как на тяжелых (дизельное топливо и др.), так и на легких (бензин и др.) фракциях нефти. При правильной организации рабочего процесса многотопливного быстроходного дизеля можно добиться достаточно эффективного сгорания в нем моторных топлив различных видов. Если к тому же создать условия для соответствующего смесеобразования, то нагрузка на детали дизеля

увеличивается незначительно. Применение специальных камер сгорания обеспечивает одинаковые значения давления в конце сгорания как бензина, так и дизельного топлива.

Для нормального функционирования многотопливных двс необходимо: обеспечить надежное и устойчивое сгорание топлива независимо от его сорта на всех скоростных и нагрузочных режимах двигателя. Это достигается подогревом воздуха на всасывании, обеспечением соответствия угла опережения впрыска сорту топлива и режиму работы двигателя, поддержанием нормального теплового режима двигателя.

Снижение мощности, вызываемое применением топлива с меньшим удельным весом и изменением его фракционного состава, должно быть компенсировано изменением хода рейки насоса высокого давления при максимальной подаче, созданием надежной, исключающей парообразование топлива системы питания путем повышения давления топлива в топливопроводах низкого давления, обеспечения циркуляции топлива в системе для удаления образовавшихся паров топлива, установки надежной топливной аппаратуры,

Насос может быть использован на многотопливных двигателях (бензины и другие топлива), для чего увеличенная по диаметру до 17 мм плунжерная пара снабжается дренажной полостью и смазывается от циркуляционной смазочной системы двигателя и имеет свой собственный фильтр на ТНВД фильтр

На (ТНВД) предусмотрено два положения упора на рычаге управления подачей топлива: одно положение для работы на топливах, близких к дизельному топливу, второе — для работы на бензине и других топливах, по фракционному составу близких к бензину.

Следует напомнить, что при увеличении степени сжатия в области ее высоких значений (е = 20 и выше) использование теплоты улучшается весьма незначительно. Таким образом, применение особо высоких степеней сжатия оказывается нерациональным, за исключением тех случаев, когда двигатель

предназначается для работы на топливе, отличающемся низкой. Поэтому многотопливные двигатели выполняются с повышенными степенями сжатия.

142) Основные направления развития систем питания топливных двигателей.

Основным направлением развития топливных систем бензиновых двигателей является массовое внедрение систем непосредственного впрыска топлива в цилиндр. Проводятся исследования по подаче топлива с расслоение заряда в цилиндре. Данный способ смесеобразования позволяет улучшить экологические и экономические показатели бензиновых двигателей, а также, возможно, позволит отказаться от принудительного воспламенения и перейти к более выгодному воспламенению от сжатия.

Для дизельных средне- и высокооборотных двигателей перспективным является внедрение топливных систем с регулируемым давлением впрыскивания. Регулирование давления позволяет оптимизировать смесеобразование в цилиндрах на всех режимах работы двигателя. Эти параметры так же влияют на топливную экономичность и содержание вредных компонентов в отработавших газах. К данным системам относится аккумуляторная система топливоподачи.

Альтернативные виды топлива, такие как, водород, биодизель, биогаз, спирты и эфиры сегодня почти не используются, хотя и обладают более лучшими экологическими показателями. До сих пор нефтяные топлива остаются приоритетными по соотношению энергоемкость цена.

143) Управление работой транспортных двигателей.

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя.

Система является одним из основных электронных компонентов электрооборудования автомобиля.

Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе ЭБУ взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

В результате работы системы управления дизелем реализуются следующие основные функции:

1.Регулирование количества впрыскиваемого в цилиндр топлива;

2.Обеспечение опережения подачи топлива;

3.Регулирование давления впрыска (только в системе Common-Rail);

4.Регулирование частоты вращения коленчатого вала на холостом ходу;

5.Подавление колебаний в трансмиссии при изменении крутящего момента (переключение передач в АКПП);

6.Ограничение максимальной частоты вращения;

7.Регулирование давления наддува;

8.Регулирование рециркуляции отработавших газов;

9.Охлаждение перепускаемых отработавших газов;

10.Обеспечение регенерации сажевого фильтра;

11.Облегчение запуска двигателя при низких температурах.
