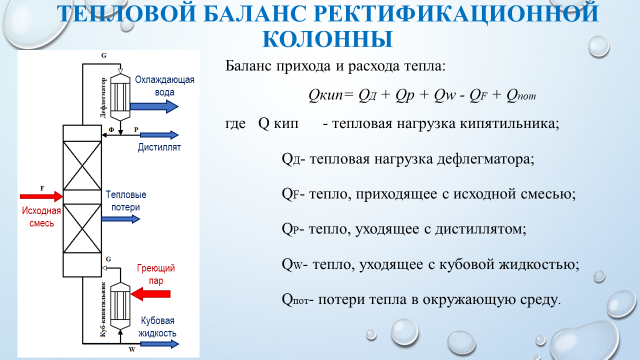

21. Вывести уравнение теплового баланса ректификационной колонны непрерывного действия. Как определяется расход греющего пара в кипятильнике?

Q к+Qf=Qд+Qp+Qw+Qпот

приход расход

Тепловая нагрузка дефлегматора Qд =m_GД*r_p= (mф+mд)*rp=(R=nф/nд=mф/mд=>mф=mд*R)= (mд*R +mд)*rp =mд(R+1)*rp=P· (R+1)·rр ; mводы= Qд /4,19·(Tвых-Tвх) где: rP - удельная теплота конденсации дистиллята

Тепло, приходящ с исх смесю: QF=mF*C͞F(Txf-T0)= ( C͞F~CF при TFcp=txf+t0/2)= mF*(Cнк*xf+Cвк*(1-xf))=F· СF ·TF где: СF – теплоёмкость исх смеси.

Ан-но Qд и Qw --Тепло, уходящее с дистиллятом и кубовой ж-тью:QР = Р· Ср ·TР ; Qw =W· Сw ·Tw

где: СP – теплоёмкость дистиллята, СW – теплоёмкость кубовой жидкости. Тепл нагрузка кипятильника Qk=Qд+Qp+Qw+Qпот-Qf

22. Вывести уравнение теплового баланса ректификационной колонны непрерывного действия. Как определяется расход теплоносителя в дефлегматоре?

Q к+Qf=Qд+Qp+Qw+Qпот

приход расход

Тепловая нагрузка дефлегматора Qд =m_GД*r_p= (mф+mд)*rp=(R=nф/nд=mф/mд=>mф=mд*R)= (mд*R +mд)*rp =mд(R+1)*rp=P· (R+1)·rр ; mводы= Qд /4,19·(Tвых-Tвх) где: rP - удельная теплота конденсации дистиллята

Тепло, приходящ с исх смесю: QF=mF*C͞F(Txf-T0)= ( C͞F~CF при TFcp=txf+t0/2)= mF*(Cнк*xf+Cвк*(1-xf))=F· СF ·TF где: СF – теплоёмкость исх смеси.

Ан-но Qд и Qw --Тепло, уходящее с дистиллятом и кубовой ж-тью:QР = Р· Ср ·TР ; Qw =W· Сw ·Tw

где: СP – теплоёмкость дистиллята, СW – теплоёмкость кубовой жидкости. Тепл нагрузка кипятильника Qk=Qд+Qp+Qw+Qпот-Qf

Вторые вопросы Разделение гомогенных систем

1. О сновное уравнение массопередачи. Уравнение массоотдачи. Коэффициенты массопередачи и массоотдачи. Их размерности и физический смысл.

К оэф массоотдачи βу, βх показывают, какое кол-во в-ва переходит из основной массы фазы (ядра) к поверхности раздела фаз (или в обратном направлении) через единицу площади поверхности в единицу времени при движущей силе, равной единице. Коэф массопередачи К показывает, какое количество распределяемого вещества переходит из фазы в фазу в единицу времени через единицу поверхности контакта фаз при движущей силе, равной единице. Размерность движущей силы может быть различной, а от нее зависит и размерность К

2. Метод кинетической линии расчета высоты массообменных аппаратов со ступенчатым контактом фаз. Порядок построения кинетической линии.Эффективность по Мэрфри.

Мет кинет кривой- мет расчета массообм аппаратов со ступенч контактом фаз путем графич построения ступеней между раб и кинет линией, число кот соотв числу действ тарелок аппарата. Кинет линия занимает на графике промежут положение между раб и равновесн линией и объединяет точки выходных концентраций Yn. Аппараты со ступенчатым контактом – противоточные. Фазы в них последовательно взаимод-т на контактных ступенях. После разделения одна из фаз следует на выше расположенную ступень, а вторая – на ниже расположенную. Глубину протекания массообмена на ступени оценивают через ее эффективность (КПД). Для газовой и жидкой фаз эффективность ступени оценивают через Ey и Ex. Их называют эффективность по Мэрфри. Эффективность ступени (тарелки) по Мерфри (КПД Мерфри) выражают отношением изменения концентрации данной фазы на ступени к движущей силе на входе той же фазы в ступень и обозначают Ey и Ex

Р асстояние от раб линии до равновесн=100%, далее умножать значения раб линии на кпд и строится кинетич, отклад-ся ступени, выше хf -число теор тарелок в верхн части, ниже- число теор тарелок в нижн части. Округляем число действительн тарелок до целого в сторону большего.

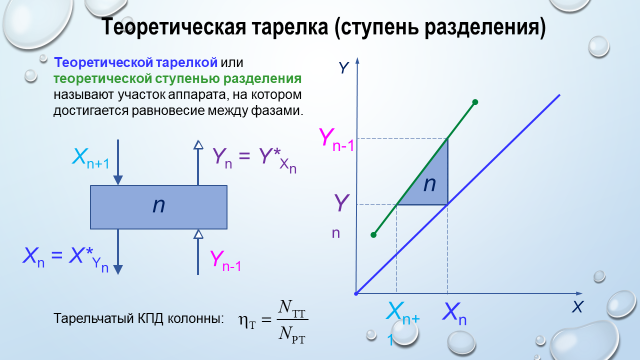

3. Ч то такое теоретическая ступень разделения ("теоретическая тарелка")? Как это понятие применяется для оценки эффективности и расчета массообменных аппаратов со ступенчатым и непрерывным контактом фаз?

Т еор ступень разделения(теортарелка)- участок аппарата, на кот достигается равновесие между фазами. Число теортарелок определяют граф-ки ступенями между раб и равновесн линиями. Высоту тарельчат колонны ищут через число реальн тарелок, путем деления числа теортарелок на кпд. Чем больше число теортарелок, тем выше кпд и значит разделение происходит лучше.
