В положительный полупериод входного переменного напряжения диод становится проводящим и позволяет току протекать через нагрузку в направлении от трансформатора к нагрузке (напряжение на нагрузке будет близким к амплитуде переменного напряжения).
В отрицательный полупериод диод блокирует ток, и нагрузка может быть питаема за счет заряда емкости или напрямую от вторичной обмотки трансформатора.

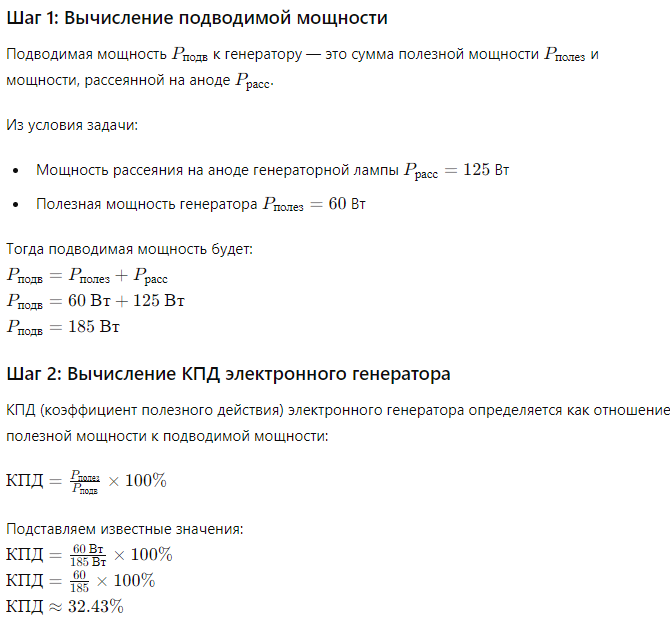

Задача. Вычислить подводимую мощность, потребляемую генератором от источника анодного напряжения, если мощность рассеяния на аноде генераторной лампы равна 125 Вт, а его полезная мощность составляет 60 Вт. Определить КПД электронного генератора.

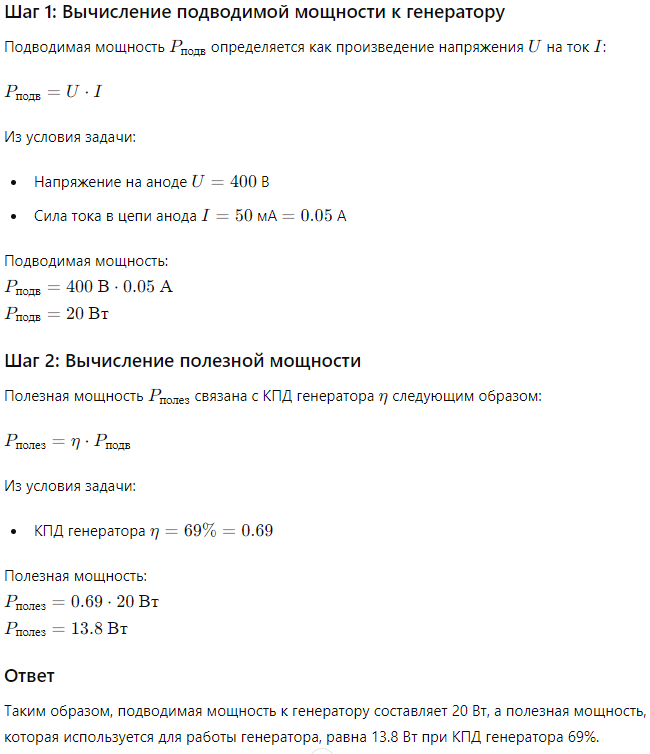

Задача. Напряжение, включенное в цепь анода генераторной лампы. 400 В. Сила тока в цепи анода составляет 50 мА. Определить мощность, подводимую к генератору, а также полезную мощность, если КПД генератора 69%.

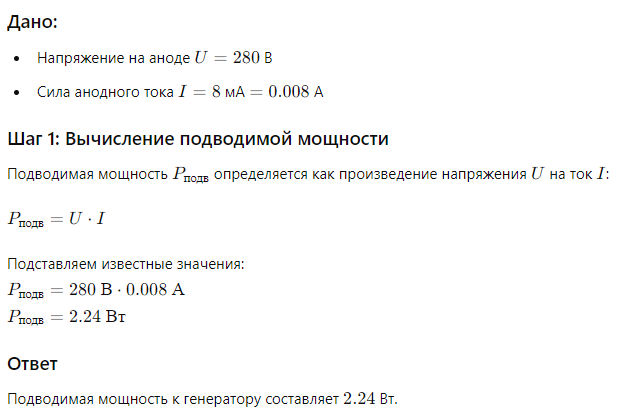

Задача. Напряжение, включенное в цепь анода генераторной лампы, равно 280 В. Определить подводимую мощность, если сила анодного тока в цепи генераторной лампы составляет 8 мА.

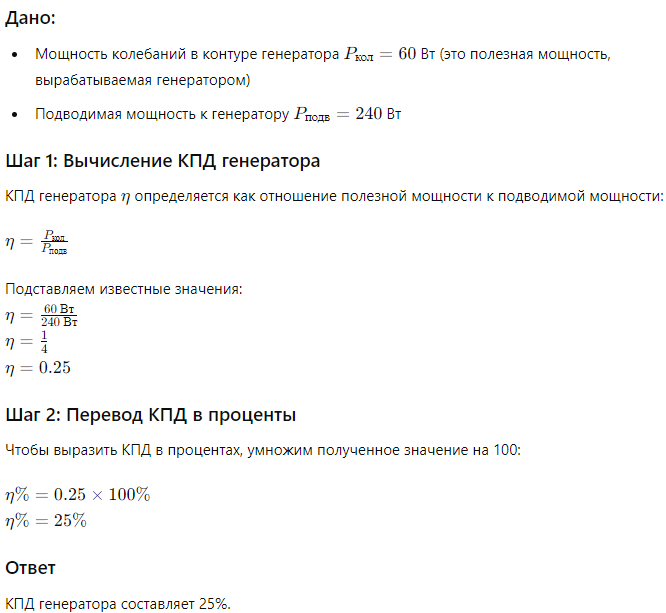

Задача. Мощность колебаний возникающих в контуре генератора, равна 60 Вт. Определить КПД генератора, если мощность, подводимая к генератору, равна 240 Вт.

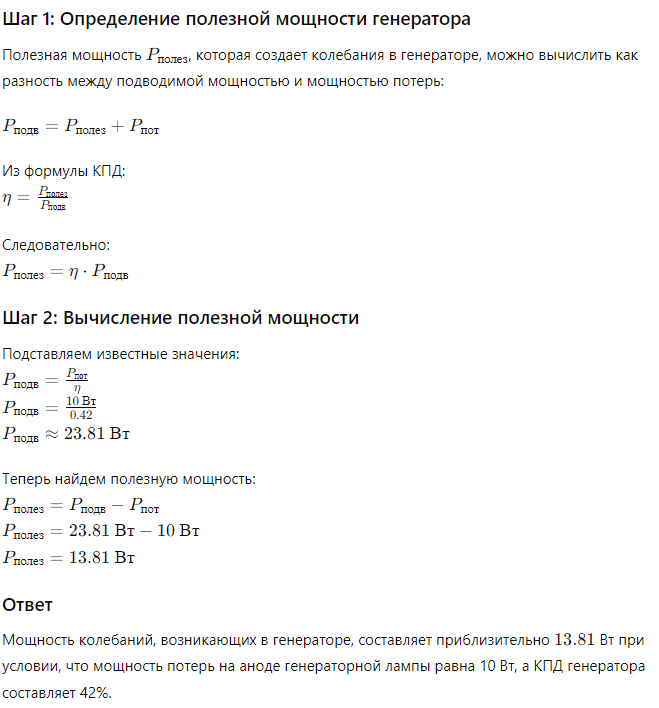

Задача. КПД генератора равен 42%. Определить мощность колебаний, возникающих в генераторе, если мощность потерь на аноде генераторной лампы равна 10 Вт.

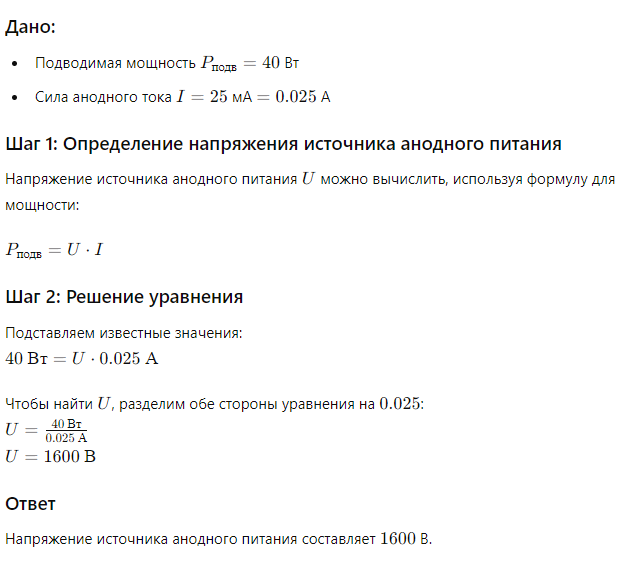

Задача. Мощность, подводимая к генератору, составляет 40 Вт. Определить напряжение источника анодного питания, если сила анодного тока равна 25 мА.

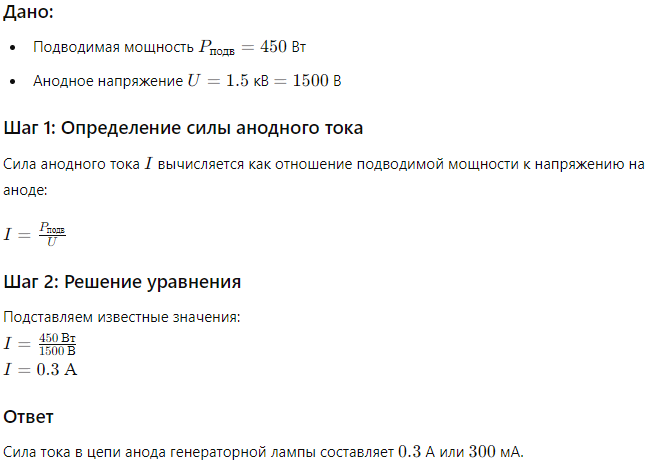

Задача. Определить силу тока в цепи анода генераторной лампы, если мощность, подводимая к генератору, равна 450 Вт, а анодное напряжение в цепи лампы составляет 1,5 кВ.

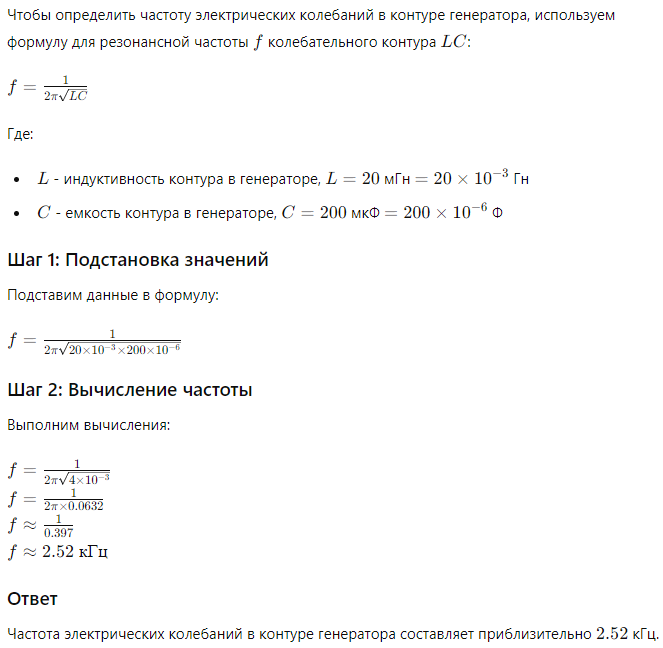

Задача. Определить частоту электрических колебаний, возникающих в контуре генератора, если индуктивность контура 20 мГн, а емкость 200 мкФ.

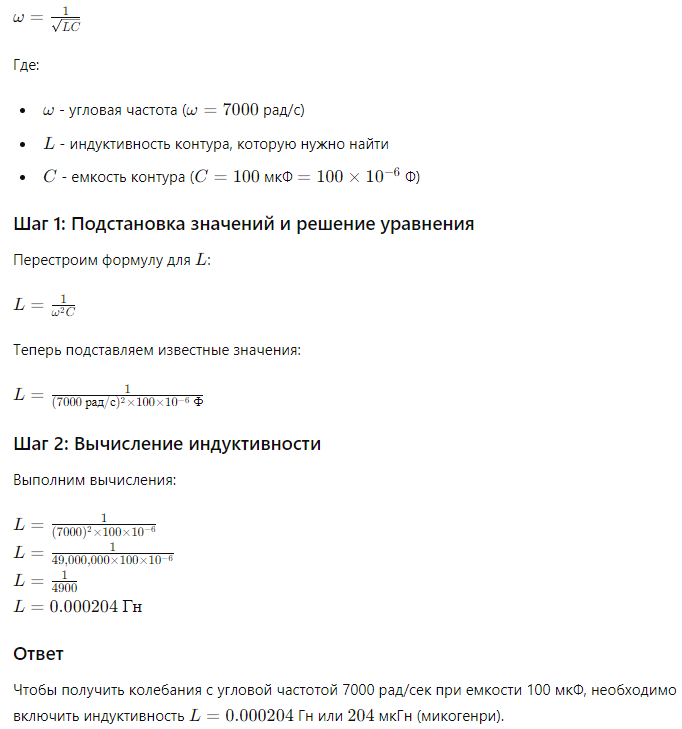

Задача. Угловая частота электрических колебаний в контуре генератора 7000 рад/сек; емкость, включенная в контур, 100мкФ. Определить величину индуктивности, которую следует включить в контур, чтобы получить колебания указанной частоты.

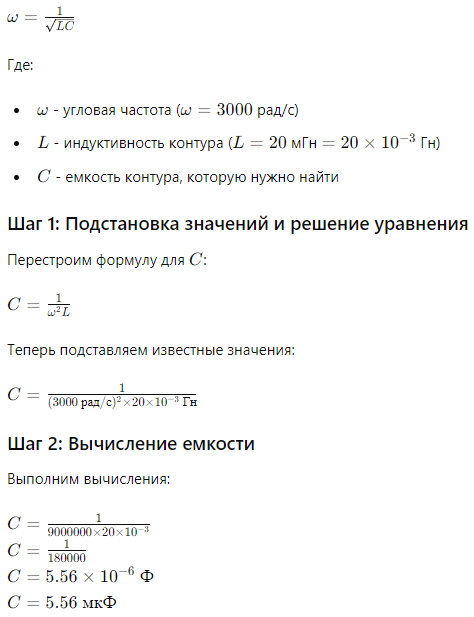

Задача. Индуктивность колебательного контура равна 20 мГн. Определить емкость, которую необходимо включить в контур для получения колебаний с угловой частотой 3000 рад/сек.
Задача. Вычислить подводимую мощность, потребляемую генератором от источника анодного напряжения, если мощность рассеяния на аноде генераторной лампы равна 500 Вт, а его полезная мощность составляет 250 Вт. Определить КПД электронного генератора.

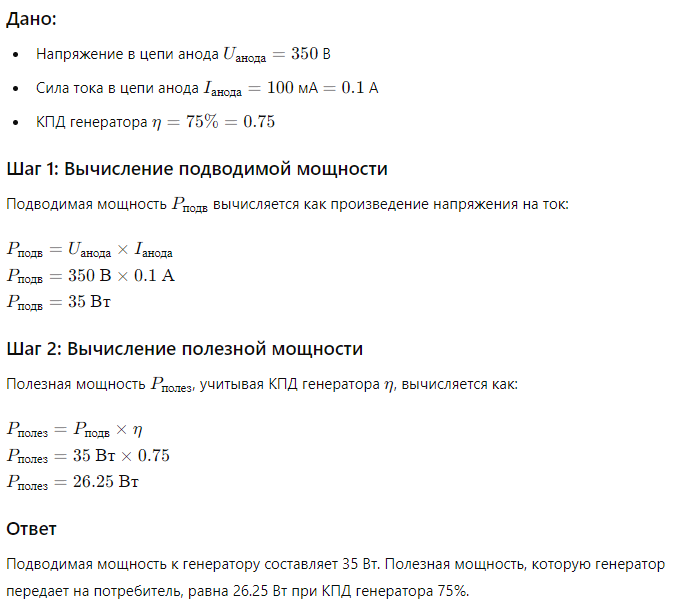

Задача. Напряжение, включенное в цепь анода генераторной лампы, 350 В. Сила тока в цепи анода составляет 100 мА. Определить мощность, подводимую к генератору, а также полезную мощность, если КПД генератора 75%.

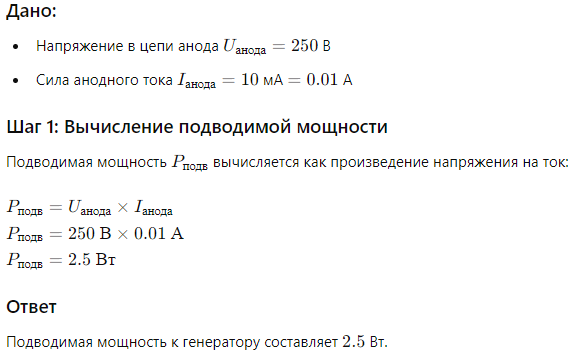

Задача. Напряжение, включенное в цепь анода генераторной лампы, равно 250 В. Определить подводимую мощность, если сила анодного тока в цепи генераторной лампы составляет 10 мА.

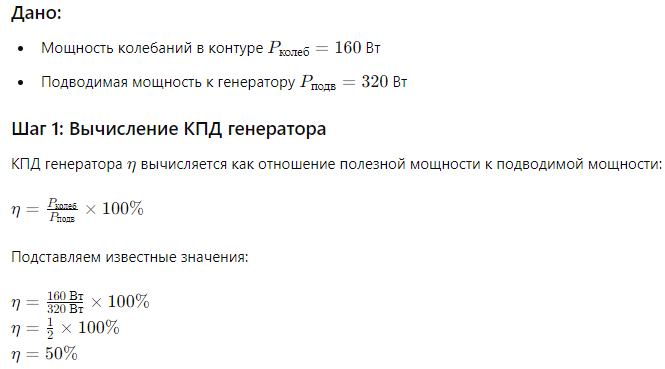

Задача. Мощность колебаний возникающих в контуре генератора, равна 160 Вт. Определить КПД генератора, если мощности подводимая к генератору, равна 320 Вт.

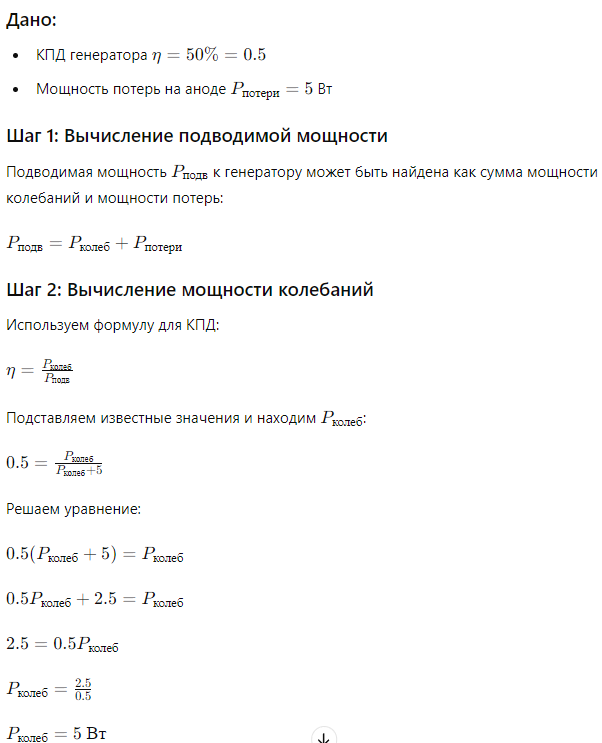

Задача. КПД генератора равен 50%. Определить мощность колебаний, возникающих в генераторе, если мощность потерь на аноде генераторной лампы равна 5 Вт

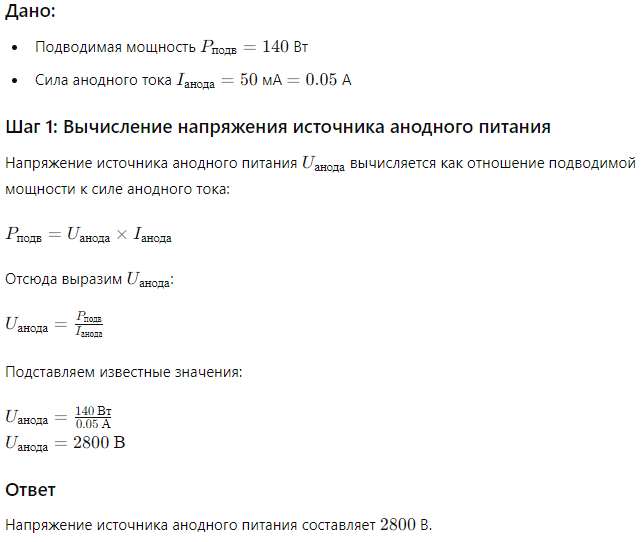

Задача. Мощность, подводимая к генератору, составляет 140 Вт. Определить напряжение источника анодного питания, если сила анодного тока равна 50 мА.

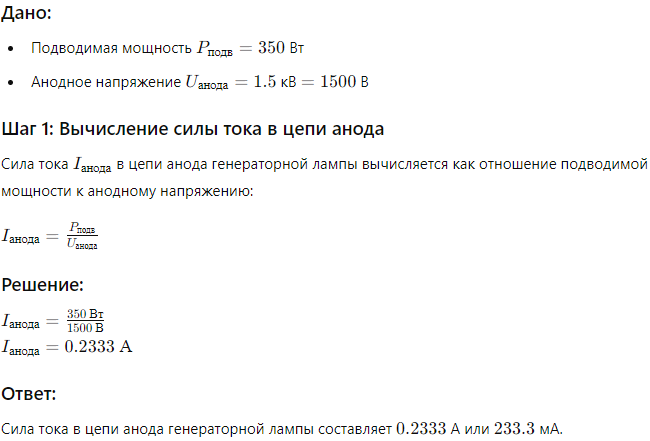

Задача. Определить силу тока в цепи анода генераторной лампы, если мощность, подводимая к генератору, равна 350 Вт, а анодное напряжение в цепи лампы составляет 1,5 кВ.

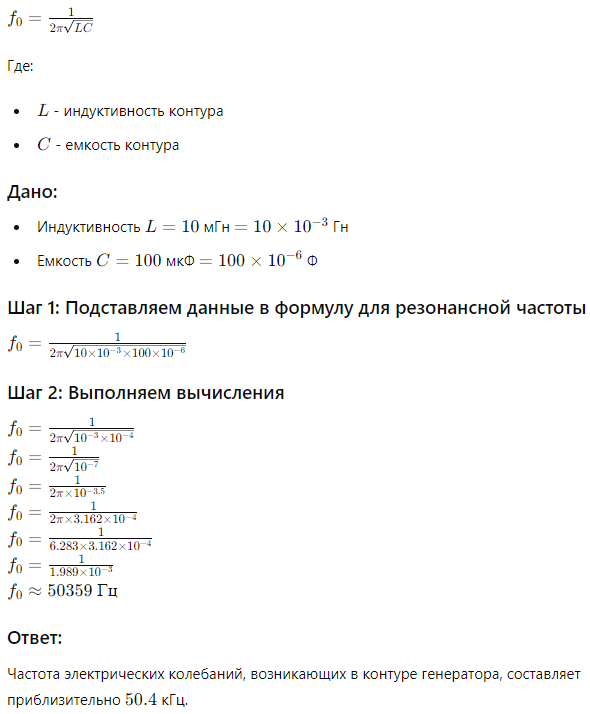

Задача. Определить частоту электрических колебаний, возникающих в контуре генератора, если индуктивность контура 10 мГн, а емкость 100 мкФ.

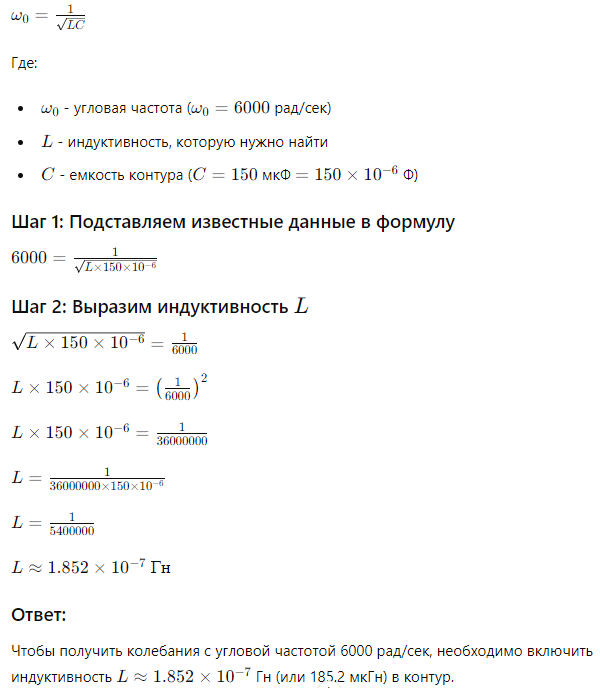

Задача. Угловая частота электрических колебаний в контур с генератора 6000 рад/сек; емкость, включенная в контур, 150мкФ. Определить величины индуктивности, которую следует включить в контур, чтобы получить колебания указанной частоты.

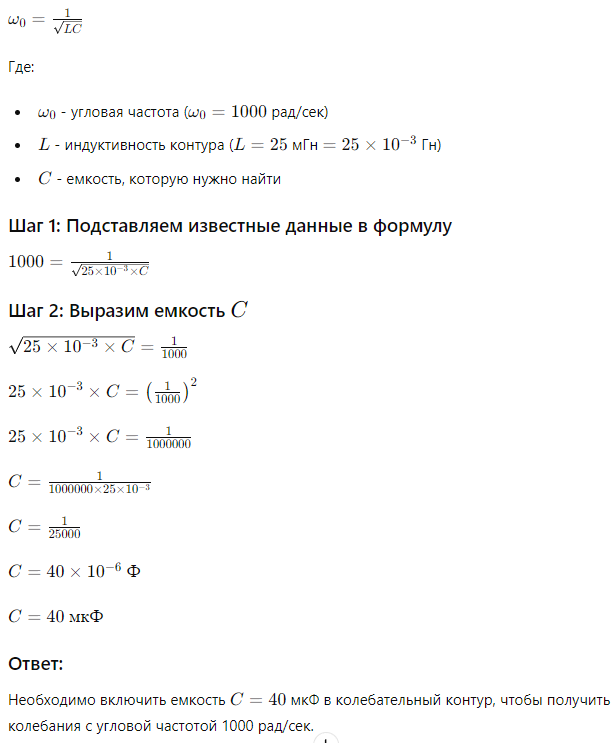

Задача. Индуктивность колебательного контура равна 25 мГн. Определить емкость, которую необходимо включить в контур для получения колебаний с угловой частотой 1000 рад/сек.

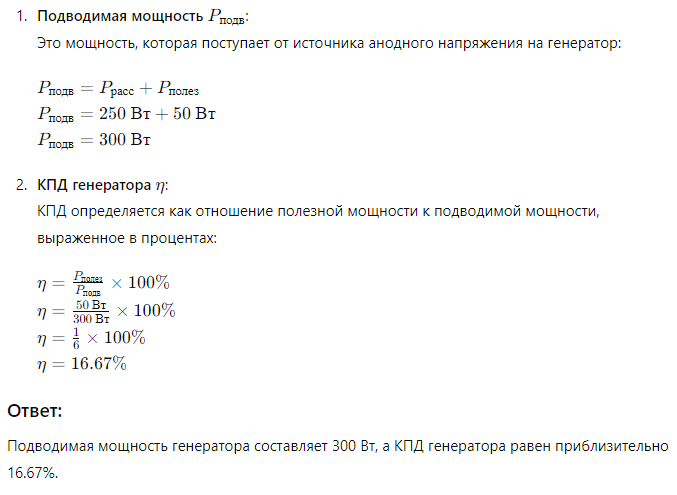

Задача. Вычислить подводимую мощность, потребляемую генератором от источника анодного напряжения, если мощность рассеяния на аноде генераторной лампы равна 250 Вт, а его полезная мощность составляет 50 Вт. Определить КПД электронного генератора.
Задача. Напряжение включённое в цепь анода генераторной лампы, 100 В. Сила тока в цепи анода составляет 50 мА. Определить мощность, подводимую к генератору, а также полезную мощность, если КПД генератора 50%.

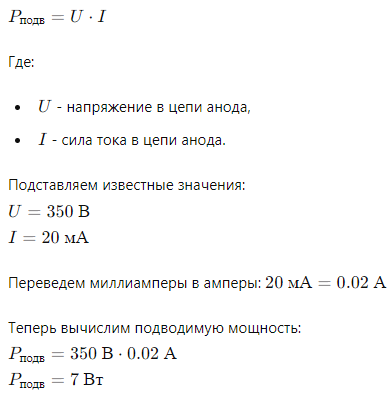

Задача. Напряжение, включенное в цепь анода генераторной лампы, равно 350 В. Определить подводимую мощность, если сила анодного тока в цепи генераторной лампы составляет 20 мА.

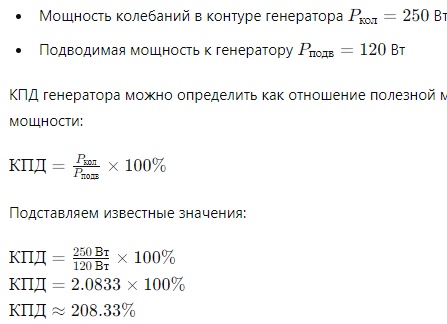

Задача. Мощность колебаний возникающих в контуре генератора, равна 250 Вт. Определить КПД генератора, если мощность, подводимая к генератору, равна 120 Вт.

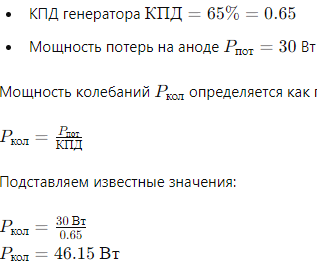

Задача. КПД генератора равен 65%. Определить мощность колебаний, возникающих в генераторе, если мощность потерь на аноде генераторной лампы равна 30 Вт.

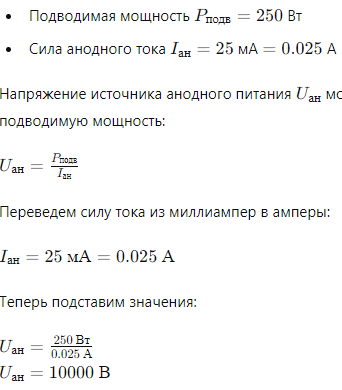

Задача. Мощность, подводимая к генератору, составляет 250 Вт. Определить напряжение источника анодного питания, если сила анодного Тока равна 25 мА.
Задача. Определить силу тока и цепи анода генераторной лампы, если мощность, подводимая к генератору, равна 150 Вт, а анодное напряжение в цепи лампы составляет 1,0 кВ.

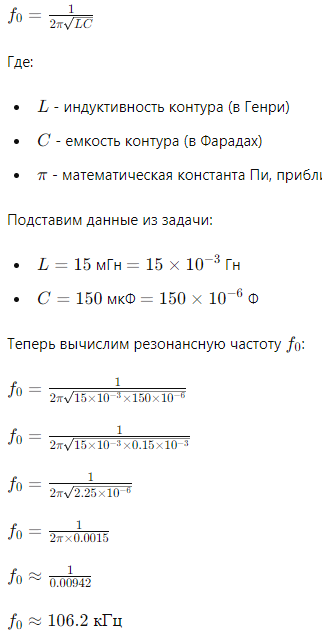

Задача. Определить частоту электрических колебаний, возникающих в контуре генератора, если индуктивность контура 15 мГн, а емкость 150 мкФ.

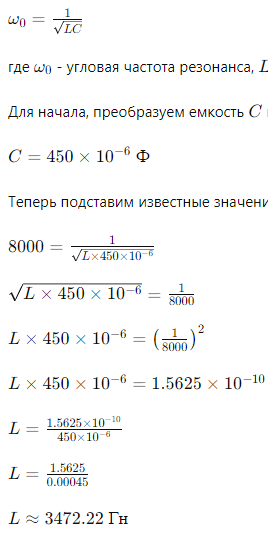

Задача. Угловая частота электрических колебаний в контуре генератора 8000 рад/сек; емкость, включенная в контур, 450мкФ. Определить величину индуктивности, которую следует включить в контур, чтобы получить колебания указанной частоты.

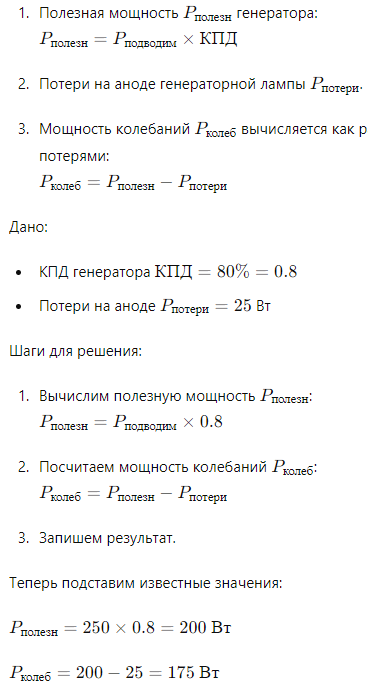

Задача. КПД генератора равен 80%. Определить мощность колебаний, возникающих в генераторе, если мощность потерь на аноде генераторной лампы равна 25 Вт.
Задача. ГПТ с параллельным возбуждением используется для питания электронной аппаратуры, необходимо определить значение тока в обмотке якоря, значение токов в обмотке возбуждения и полезную мощность отдаваемую генератором, если известны следующие данные: сопротивление обмотки якоря RЯ=0,1 Ом, сопротивление возбуждения RВ=50 Ом, КПД генератора равно 0,9; Ток в нагрузке I=96 А, напряжение на зажимах генератора U=200 В.

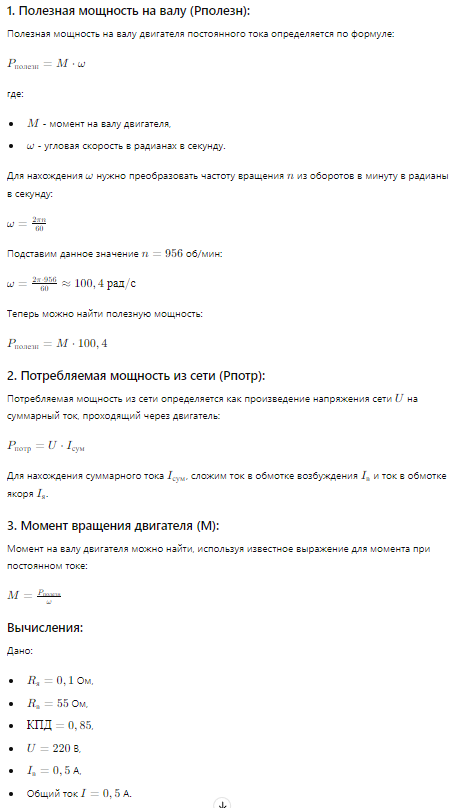

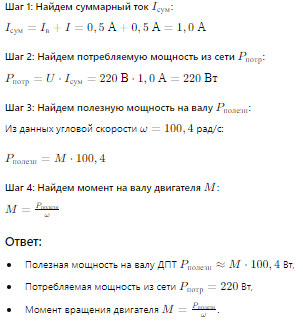

Задача. Двигатель постоянного тока с параллельным возбуждением общепромышленного применения используется для приведения в движение центробежного насоса, который откачивает воду из траншей, предназначенных для прокладки кабелей. Известно, что сопротивление обмотки якоря RЯ=0,1 Ом, а сопротивление возбуждения RВ=55 Ом, при этом КПД ДПТ равно 0,85, частота вращения якоря n=956 об/мин, напряжение сети ДПТ U = 220 В, значение тока в обмотке возбуждения Iв = 0.5 А, общий ток ДПТ 0.5 A Необходимо определить следующие значения, характеризующие работу ДПТ: полезную мощность на валу ДПТ, мощность потребляемую из сети, момент вращения двигателя.
