Батарейный циклон.
Конструкция батарейных циклонов состоит из единого корпуса, который разделен на секции с определенным количеством циклонов. В верхней части корпуса находится приемная камера с входным и выходным патрубками, разделенными между собой и предохранительным клапаном. В нижнем секторе циклонов располагается приемный бункер для сбора пыли. Вся конструкция монтируется на стальной раме.
Загрязненный воздух под действием дымососа поступает через верхний патрубок в приемную камеру, откуда равномерно распределяется по всем циклонам. Воздушный поток в циклонах закручивается в спираль, а твердые частицы золы и шлака, под действием центробежной силы, отбрасываются к стенкам. Разогнавшиеся частицы по инерции двигаются в нижнюю часть циклона, а очищенный воздух меняет свое направление движения и проходит в общую верхнюю камеру.
Входная и выходная камеры разделены между собой стальным листом, поэтому чистый и загрязненный воздушные потоки не смешиваются между собой.
При небольшой загрузке котлов одну из секций можно отключить с помощью шиберного затвора. Выполнение основных элементов из чугуна позволяет снизить абразивный износ стенок циклонов и эксплуатировать устройство при высокой температуре.
Применяются, в основном, для очистки дымовых газов (золоулавливания) на объектах коммунальной и промышленной энергетики, в металлургии и сжигании отходов, шламов, т.е. при больших расходах запыленного газа.
Г идроциклон.
Принцип действия гидроциклонов основан на сепарации частиц твёрдой фазы во вращающемся потоке жидкости.
Жидкость под давлением поступает в верхнюю часть гидроциклона, где создается кружащееся движение, в результате которого происходит разделение частиц по их плотности. Более тяжелые частицы перемещаются к наружной стенке гидроциклона и опускаются вниз, образуя конусообразный осадок. Частицы меньшей плотности перемещаются к центральной части и выводятся из устройства. Таким образом, гидроциклон обеспечивает эффективную сепарацию частиц в жидкости.
Применение: обогащение мелко- и среднезернистых руд в тяжелых суспензиях; обезвоживание продуктов обогащения рудных и других полезных ископаемых; дешламация продуктов обогащения рудных и других полезных ископаемых; разделение токсичных и химически агрессивных сред.
Основными недостатками гидроциклонов являются существенное (по
сравнению с отстойниками) гидравлическое сопротивление, сложность разделения тонких суспензий с частицами менее 10 мкм и чувствительность к колебаниям нагрузки.
Электрофильтр.
Электрофильтр предназначен для очистки газов от содержащихся в нём посторонних части, в основном мелких (пыли и аэрозолей). По форме электродов электрофильтры делятся на трубчатые и пластинчатые, а в зависимости от влажности газового потока – на сухие и мокрые.

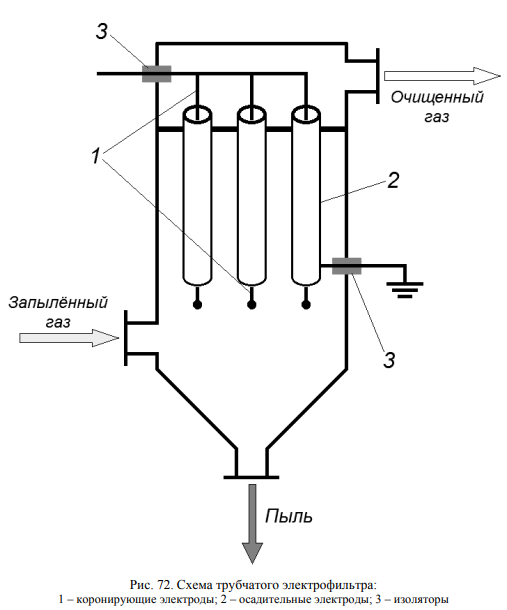

Трубчатый
электрофильтр представляет собой
аппарат, в котором расположены осадительные
электроды, выполненные в виде труб. По
оси труб проходят коронирующие электроды
из проволоки, которые подвешены к раме.
Запылённый газ подаётся в нижнюю часть
аппарата и движется вверх внутри
труб-электродов. Под действием
электростатического поля взвешенные
в газе частицы пыли поляризуются и
оседают на электродах. С электродов
пыль удаляют путём их в
стряхивания.
Пластинчатый электрофильтр собирается из ряда параллельных металлических пластин или частого ряда проволок, являющихся осадительными электродами. Между рядами осадительных электродов подвешивают проволочные коронирующие электроды. Загрязнённый воздух подаётся в пространство между пластинами, пыль из проходящего через фильтр загрязнённого воздуха приобретает электрический заряд (ионизируется) под воздействием ионного тока, после чего под действием электрического поля притягивается к пластинам и оседает на них.
