Фильтрующая центрифуга.
Основной частью центрифуги является перфорированный барабан 2,
насаженный на вращающийся вал 1. На барабане располагается фильтровальная ткань 4.
Суспензию загружают в барабан сверху, после чего он приводится во вращение. Фильтрат (фугат) под действием центробежной силы проходит через осадок, фильтровальную перегородку и перфорацию барабана и попадает в кожух 3, откуда выводится. По окончании фильтрования осадок из барабана выгружают вручную. Центрифуги фильтрующие предназначены для фильтрации концентрированных суспензий с крупно и средне кристаллической твердой фазой, быстро теряющих текучесть, для разделения сравнительно крупнодисперсных суспензий кристаллических и аморфных продуктов, для разделения суспензий в тех случаях, когда необходимо получить глубоко обезвоженный и хорошо промытый осадок.

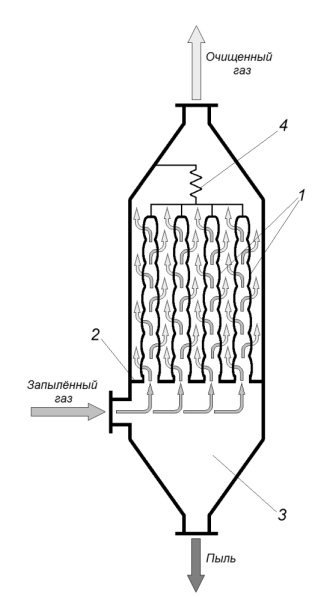

Рукавный фильтр.
Рукавный фильтр (рис. 16-10) представляет собой корпус, в котором находятся тканевые мешки (рукава). Нижние открытые концы рукавов закреплены на патрубках трубной решётки. Для сохранения формы рукава снабжены кольцами жёсткости.
Запылённый газ вводится в аппарат через штуцер и попадает внутрь рукавов. Проходя через ткань, из которой сделаны рукава, газ очищается от пыли и выходит из аппарата через верхний штуцер. Пыль осаждается на внутренней поверхности и в порах ткани. Для удаления пыли из рукавов их встряхивают с помощью специального устройства, пыль высыпается из рукавов в бункер и выводится через нижний штуцер. Кроме того рукава продувают воздухом, подаваемым с их наружной стороны.
Основным достоинством рукавных фильтров является высокая степень очистки газов от тонкодисперсной пыли.

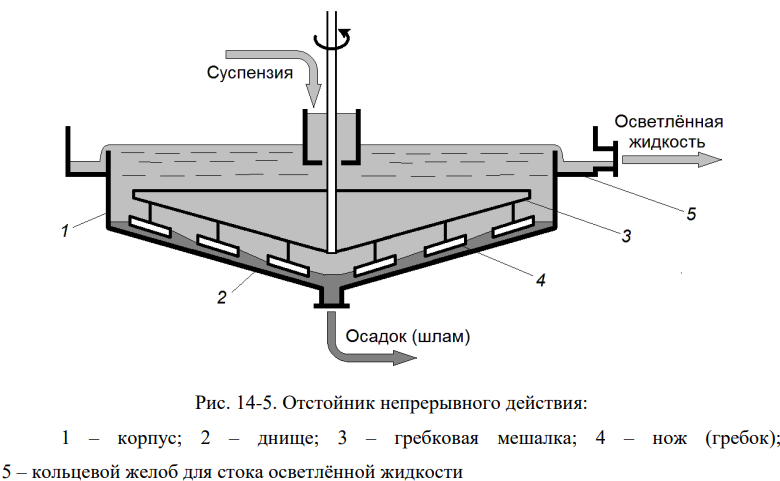

Одноярусный гребковый отстойник.
Цилиндрический резервуар с коническим днищем. В резервуаре расположена мешалка, снабжённая гребками, которые непрерывно перемещают осадок к центральному разгрузочному штуцеру, разрушают слой осадка, способствуют обезвоживанию осадка.
Суспензия непрерывно поступает по трубе в середину резервуара. Осветлённая жидкость переливается в кольцевой желоб и удаляется через штуцер. Осадок (шлам), представляющий собой сгущённую суспензию, удаляется через штуцер в коническом днище.
Отстойники с гребковой мешалкой обеспечивают однородность осадка и позволяют освободить его от воды до концентрации твёрдой фазы 35–55 %.
К недостаткам этих аппаратов следует отнести их громоздкость.

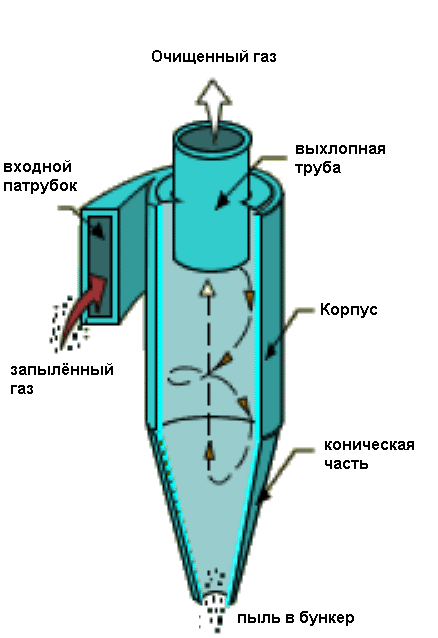

Циклон.
П
ринцип
очистки — инерционный (с использованием
центробежной силы), а также гравитационный.
Поток запылённого газа вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли (на рисунке не показан). Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Циклоны просты в разработке и изготовлении, надёжны, высокопроизводительны, могут использоваться для очистки агрессивных и высокотемпературных газов и газовых смесей. Достоинством является низкое и постоянное гидравлическое сопротивление, из-за отсутствия сменных фильтров и картриджей. Недостатками являются невозможность улавливания пыли с малым размером частиц и небольшая долговечность (особенно при очистке газов от пыли с высокими абразивными свойствами).
