Кабель,

обеспечивает

подвод

электроэнергии к электродвигателю, крепится к гидрозащите, насосу и насосно-компрессорным трубам металлическими поясами, входящими в состав насоса (клямсы).

консорциум « Н е д р а»

Взависимости от назначения в кабельную линию могут входить:

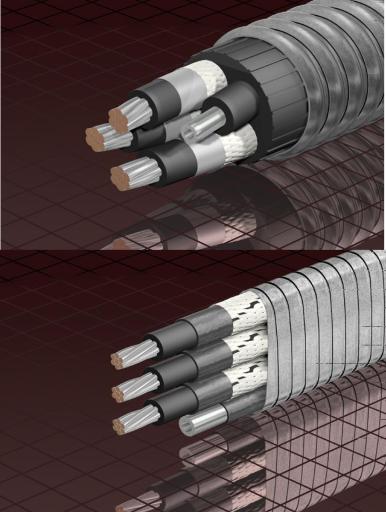

в качестве основного кабеля - круглые кабели марок КПБК, КТЭБК, КФСБК или плоские кабели марок КПБП, КТЭБ, КФСБ;

состоят из медных токопроводящих жил, изолированных в два слоя полиэтиленом высокой плотности и скрученных между собой (в кабелях КПБК) или уложенных в одной плоскости (в кабелях КПБП), а также из подушки и

брони.

консорциум « Н е д р а»

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

К наземному оборудованию относится:

электрооборудование установки

устьевое оборудование скважины (колонная головка и устьевая арматура, обвязанная с выкидной линией).

Электрооборудование, в зависимости от схемы токоподвода, включает в себя либо комплектную трансформаторную подстанцию для погружных насосов, либо трансформаторную подстанцию (ТП), станцию управления и трансформатор.

консорциум « Н е д р а»

Модуль - насос

Погружной центробежный модульный насос, - многоступенчатый вертикального исполнения

консорциум « Н е д р а»

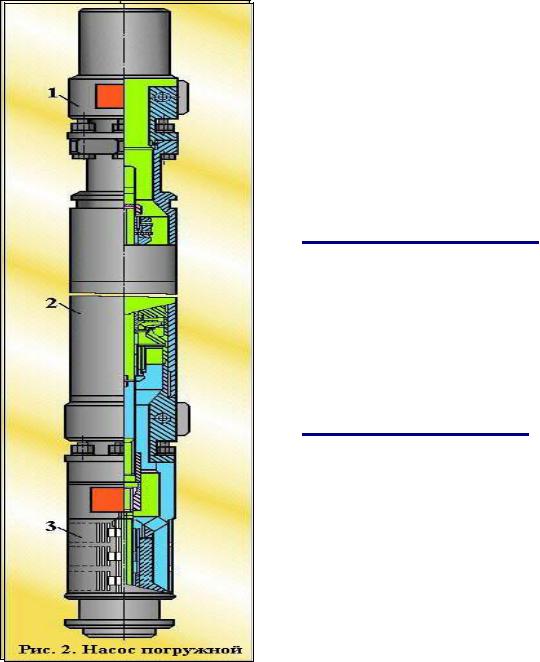

Насос состоит из;

входного модуля 3,

модуля-секции 2 (модулей-секций),

модуля-головки 1, обратного и спускного клапанов.

Обратный клапан

предназначен для предотвращения обратного вращения (турбинный режим) ротора насоса под воздействием столба жидкости в колонне НКТ при остановках и облегчения повторного запуска насосного агрегата.

Спускной клапан

служит для слива жидкости из колонны НКТ при подъеме насосного агрегата из скважины.

Обратный клапан в сборе со шламоуловителем устанавливается над УЭЦН через 2 НКТ, а спускной (сбивной) клапан - на третьей НКТ (2.5“) выше установки.

консорциум « Н е д р а»

консорциум « Н е д р а»

Погружнóй центробежный насос представляет собой набор лопаток в виде колес-турбинок, составляющих ротор насоса и направляющих аппаратов, являющихся статором.

Рабочим органом ЭЦН является насосная ступень (СН) с цилиндрическими или наклонно – цилиндрическими лопатками ЦЛ и НЦЛ, состоящая из рабочего колеса и направляющего аппарата

консорциум « Н е д р а»

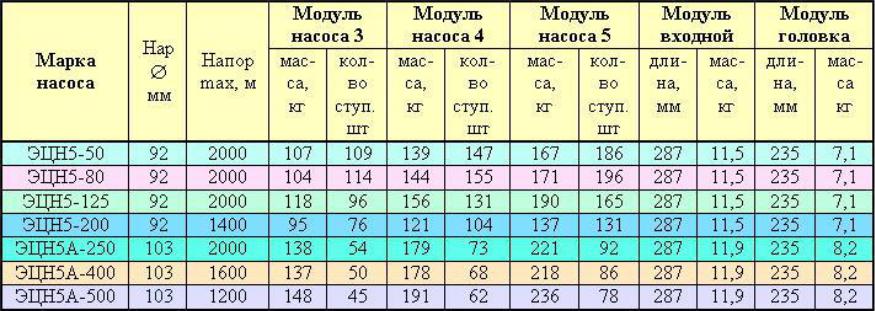

Характеристики модулей-секций насоса

Табл. 1

Длина от фланца до фланца: модуль насоса 3 - 3365 мм; модуль насоса 4 - 4365 мм; модуль насоса 5 - 5365 мм.

В последние годы ОАО «АЛНАС» постоянно совершенствует конструкции насосов.

Все типы насосов могут быть выполненными:

с бесфланцевым соединением секций (бугельное соединение);

износо-коррозионностойкими (ЭЦНМК-ЭЦНД);

с приемной сеткой и ловильной головкой на секции.

консорциум « Н е д р а»

Газосепаратор
