Техника и технология добычи нефти лекция 2
.pdf
ШГНУ
консорциум « Н е д р а»
ШГН обеспечивают откачку из скважин жидкости, обводненностью до 99%,
абсолютной вязкостью до 100 мПа·с, содержанием твердых механических примесей до 0,5%,
свободного газа на приеме до 25%, объемным содержанием сероводорода до 0,1%, минерализацией воды до 10 г/л, температурой до 130 С.
консорциум « Н е д р а»
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
ШГНУ включает
1.Наземное оборудование: станок-качалка (СК), оборудование устья.
2.Подземное оборудование: насоснокомпрессорные трубы (НКТ), насосные штанги (НШ), штанговый скважинный насос (ШСН) и различные защитные устройства, улучшающие работу установки в осложненных условиях
консорциум « Н е д р а»
Штанговый глубинный насос представляет собой плунжерный насос специальной конструкции, спускаемый в скважину под динамический уровень нефти.
Привод насоса осуществляется с поверхности земли через колонну штанг

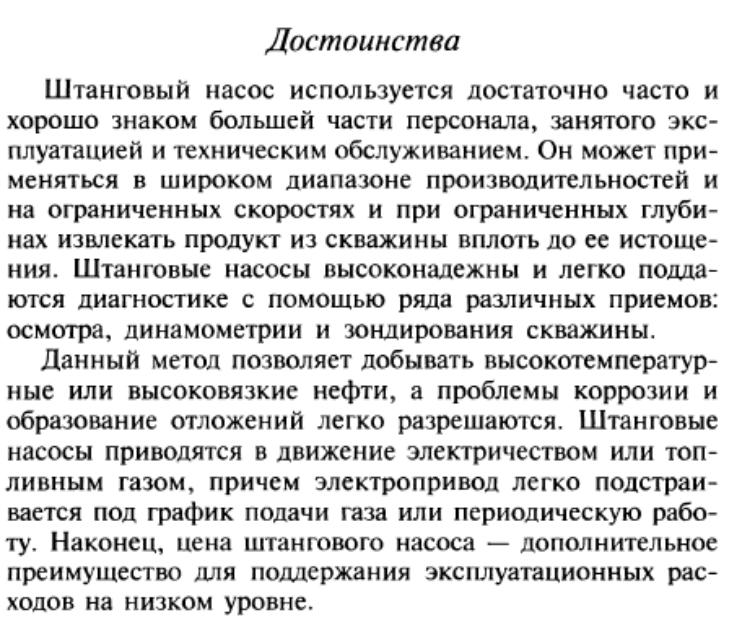

консорциум « Н е д р а»
Ниже насоса при необходимости устанавливается газовый или песочный якорь. В них газ и песок отделяются от пластовой жидкости. Газ направляется в затрубное пространство между насосно-
компрессорной |
и |
|
обсадной |
колоннами, |
|
а песок |
осаждается |
в |
корпусе якоря.
Якори: а) - газовый; б) - песочный прямой; в) - песочный обратный;
1 - корпус; 2 - центральная труба;
3 - газовый пузырёк; 4 - приёмный клапан насоса; 5- отверстия
консорциум « Н е д р а»

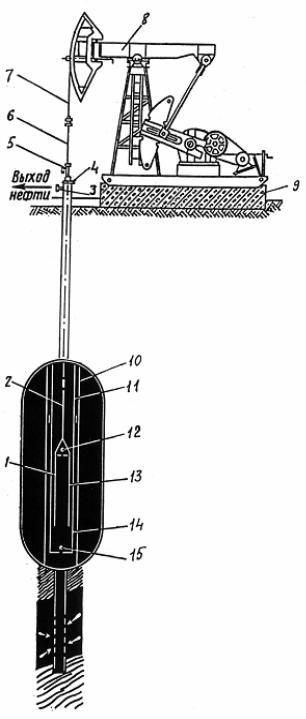

•1 – штанговый насос;
•2 – колонна штанг;
•3 – устьевой тройник;
•4 – колонная головка;
•5 – устьевой самоуплотняющийся сальник;
•6 – полированный шток;
•7 – гибкая подвеска колонны штанг;
•8 – станок-качалка; 9 – фундамент;
•10 – эксплуатационная колонна;
•11 – колонна НКТ;
•12 – нагнетательный клапан;
•13 – плунжер;
•14 – цилиндр насоса;
•15 – всасывающий клапан.
консорциум « Н е д р а»
На коэффициент подачи ШСН влияют
К постоянным факторам можно отнести:
•влияние свободного газа в откачиваемой смеси;
•уменьшение полезного хода плунжера по сравнению с ходом точки подвеса штанг за счет упругих деформаций насосных штанг и труб;
•уменьшение объема откачиваемой жидкости (усадка) в результате ее охлаждения на поверхности и дегазации в сепарационных устройствах.
консорциум « Н е д р а»
К переменным факторам, изменяющимся во времени, можно отнести:
•утечки между цилиндром и плунжером, которые зависят от степени износа насоса и наличия абразивных примесей в откачиваемой жидкости;
•утечки в клапанах насоса из-за их немгновенного закрытия и открытия и, главным образом, из-за их износа и коррозии;
•утечки через неплотности в муфтовых соединениях НКТ, которые все время подвергаются переменным нагрузкам.
консорциум « Н е д р а»
