Техника и технология добычи нефти лекция 2
.pdfГАЗЛИФТ
Газлифтным (компрессорным)
называется способ эксплуатации нефтяных скважин, при котором подъем жидкости из пласта на поверхность осуществляется сжатым газом, нагнетаемым в колонну подъемных труб.
консорциум « Н е д р а»
Область применения газлифта
высокодебитные скважины с большими забойными давлениями, скважины с высокими газовыми факторами и забойными давлениями ниже давления насыщения, песочные (содержащие в продукции песок) скважины, а также скважины, эксплуатируемые в труднодоступных условиях (например, затопляемость, паводки, болота и др.)
консорциум « Н е д р а»
vk.com/id446425943
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
Принцип действия газлифта заключается в газировании жидкости в подъемных трубах и уменьшении ее плотности.
При непрерывной подаче газа газированная жидкость поднимается до уровня скважины и выливается наружу.
консорциум « Н е д р а»

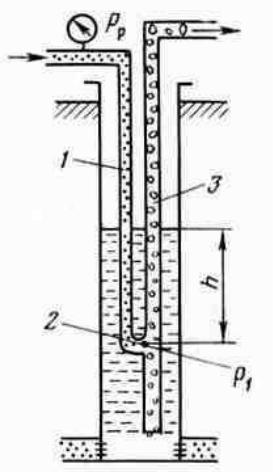

По колонне труб 1
газ с поверхности подается к башмаку 2,
где смешивается с жидкостью, образуя ГЖС, которая поднимается на
поверхность |
по |
подъемным трубам 3. |
|
Закачиваемый газ добавляется к газу, выделяющемуся из пластовой жидкости.
Принципиальная схема газлифта
консорциум « Н е д р а»

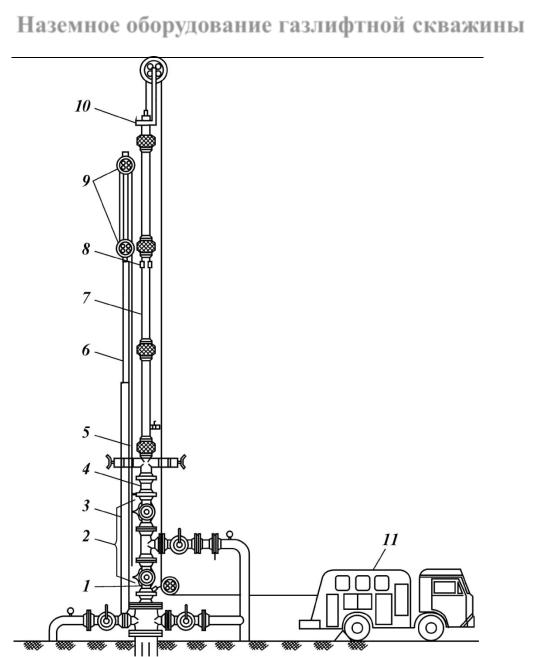

Наземное оборудование газлифтной скважины
1 – ролик с датчиком веса;
2 – стяжной ключ;
3 – цепь крепления мачты;
4 – переводник;
5 – превентор;
6 – телескопическая мачта;
7 – трехсекционный лубрикатор
для подземного ремонта;
8 – зажим;
9 – полиспаст;
10 – лубрикатор;
11 – приводной агрегат
консорциум « Н е д р а»

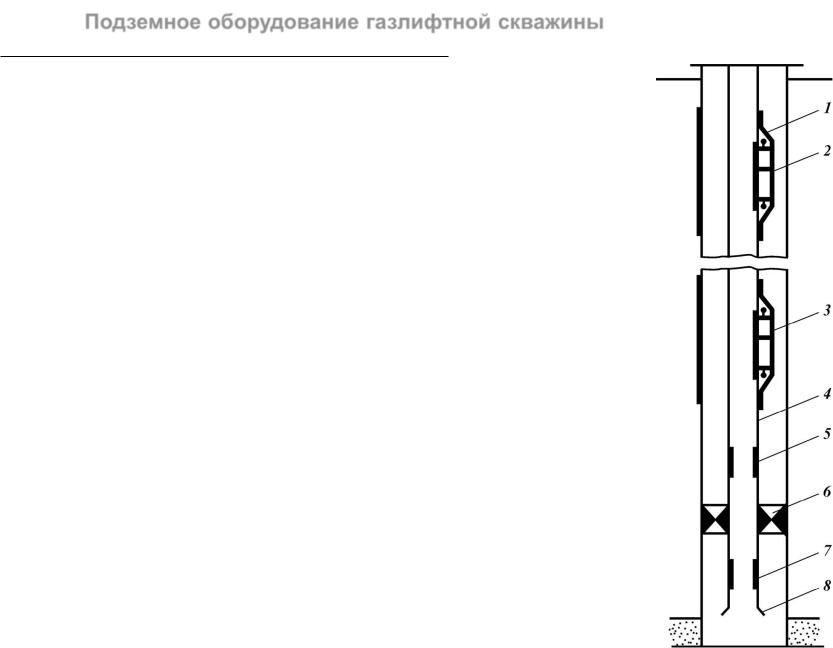

Подземное оборудование газлифтной скважины
1– скважинные камеры;
2– пусковые газлифтные
клапаны;
3– рабочие газлифтные клапаны;
4– НКТ;
5– верхний ниппель;
6– гидравлический пакер;
7– нижний ниппель;
8– башмачная воронка.
Наибольшее распространение получили скважинные камеры, представляющие собой сварные конструкции, состоящие из специальной рубашки из овальных труб и двух наконечников с резьбой НКТ. В рубашке камеры предусмотрен карман для установки клапанов и пробок с помощью набора инструментов канатной техники через устье скважины и устьевое герметизированное оборудование.
консорциум « Н е д р а»
Конструкции газлифтных подъемников различаются
По числу спускаемых рядов труб подъемники бывают однорядные и двухрядные, концентрические и параллельные.
По направлению нагнетаемого агента – кольцевыми и центральными.
консорциум « Н е д р а»

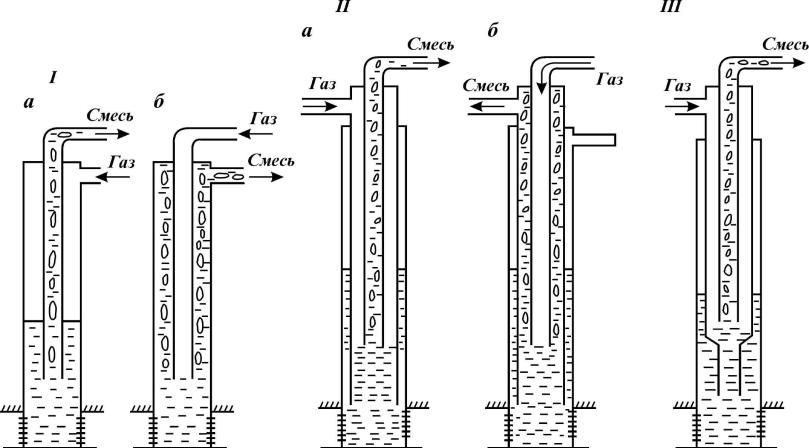

В зависимости от количества рядов труб, спущенных в скважину, их взаимного расположения и направления движения рабочего агента и газожидкостной смеси имеются системы различных типов:
однорядный подъемник кольцевой и центральной систем ( I ); двухрядный подъемник кольцевой и центральной систем (II ); полуторарядный лифт обычно кольцевой системы (III ).
консорциум « Н е д р а»
Газлифт подразделяется на два типа:
компрессорный и бескомпрессорный.
При компрессорном газлифте для сжатия попутного газа применяются компрессоры, а при бескомпрессорном газлифте используется газ газового месторождения, находящийся под давлением, или из других источников.
консорциум « Н е д р а»
