Применяется при неустойчивом коллекторе
ПЛЮСЫ:
•Минимальная степень загрязнённости
МИНУСЫ:
•Усложняется конструкция;
•При спуске хвостовика любой фильтр даёт снижение притока;
•Ограниченная область применения.
консорциум «Н е д р а»
3. Скважины с перфорированным забоем нашли
самое широкое распространение (более 90% фонда). Ствол скважины пробуривается до проектной отметки.
Перед спуском обсадной колонны ствол скважины и особенно его нижняя часть, исследуется геофизическими средствами.
После этого в скважину опускается обсадная колонна, которая цементируется от забоя до нужной отметки, а затем перфорируется в намеченных интервалах.
Перфорированный забой
консорциум «Н е д р а»
Этот способ можно применять при нормальном и аномально высоком пластовом давлении.
ПЛЮСЫ:
•Простота конструкции скважины
•Простота способа цементирования
•Возможность селективного (раздельного) опробования продуктивных горизонтов
МИНУСЫ:
•Затруднён выбор типа промывочной жидкости;
•Наибольшая степень загрязнённости (отрицательное действие на продуктивные
горизонты). |
консорциум «Н е д р а» |
Способы перфорации скважин
Пулевая |
Торпедная |
Кумулятивная |
Гидропескоструйная |
Гидромеханическая |
Первые три способа перфорации осуществляются на промыслах геофизическими партиями с помощью оборудования, имеющегося в их распоряжении.
Гидропескоструйная и гидромеханическая перфорации осуществляются техническими средствами и службами нефтяных промыслов или
сервисными компаниями |
консорциум «Н е д р а» |
|
Оборудование устья скважины
Колонные головки
Устье скважины оснащают колонной головкой (колонная обвязка), которая предназначена для разобщения и контроля давления в пространстве между колоннами. Ее устанавливают на кондукторе при помощи резьбы или сварки. Промежуточные колонны подвешиваются на клиньях.
консорциум «Н е д р а»
Фонтанная арматура
Фонтанная арматура включает трубную обвязку (головку) и фонтанную елку с запорными и регулирующими устройствами.
Фонтанной арматурой оборудуют фонтанные нефтяные и газовые скважины. Ее устанавливают на колонную головку.
консорциум «Н е д р а»
Трубная головка служит для подвески фонтанных труб и герметизации межтрубного пространства между эксплуатационной колонной и фонтанными трубами.

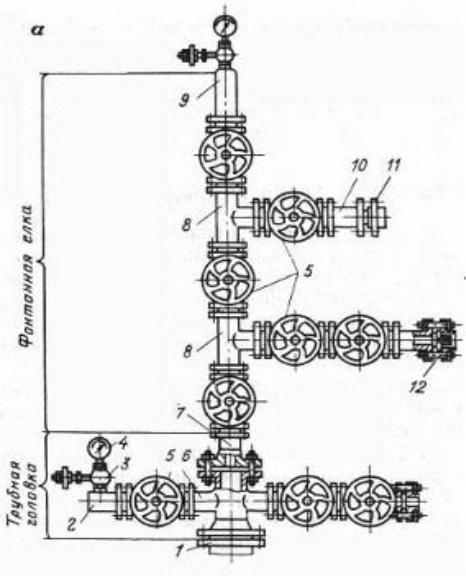

Трубная головка и фонтанная елка с тройниковой арматурой:
1, |
11 - фланцы, |
2, 9 - буферы, |
3 |
- вентиль, 4 |
- манометр; |
5 |
- задвижка; 6 - крестовина; |
|
7, |
10 - катушки; |
8 - тройник; |
12 - штуцер.
консорциум «Н е д р а»
Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:
«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»
Фонтанная елка монтируется выше верхнего фланца трубной головки и предназначена для:
•освоения скважины;
•закрытия скважины;
•контроля и регулирования технологического режима работы скважины.
Трубная головка и фонтанная
елка с крестовиковой
арматурой:
1 - фланец, 2 - уплотнитель, 3, 8, 11 - буферы, 4 - вентиль; 5 - манометр; 6 - задвижка;
7, 9 - крестовины; 10 -
тройник; 12 - штуцер; 13 - катушка; 14 - фланец
