Схема технологического процесса КЭС

Цель работы: изучить схему технологического процесса КЭС, обобщить сведенья об КЭС, а также о перспективности их дальнейшего развития.

Конденсационная Электростанция (КЭС) - те­п­ло­вая па­ро­тур­бин­ная электро­стан­ция, в ко­то­рой энер­гия пер­вич­ных ис­точ­ни­ков (при­род­ный газ, ис­ко­пае­мый уголь, ма­зут и др.) пре­об­ра­зу­ет­ся в элек­трическую энергию с ис­поль­зо­ва­ни­ем конденсационной турбины. КЭС вы­ра­ба­ты­ва­ет толь­ко элек­тро­энер­гию (в от­ли­чие от ТЭЦ).¹

Принцип работы

В котел  при помощи насосов подается воздух и топливо (газообразное, жидкое или твердое). Получается топливовоздушная смесь, которая горит в топке котла, выделяя огромное количество теплоты. При этом  вода проходит по трубной системе, которая располагается внутри котла.

Выделяющаяся теплота передается этой воде, при этом ее температура повышается и доводится до кипения. Пар, который был получен в котле, снова идет в котел для перегревания его выше температуры кипения воды (при данном давлении), затем по паропроводам он поступает на паровую турбину, заставляя ее работать. При этом он расширяется, уменьшается его температура и давление.

Таким образом, потенциальная энергия пара передается турбине, а значит, превращается в кинетическую. Турбина же в свою очередь приводит в движение ротор трехфазного генератора переменного тока, который находится на одном валу с турбиной и производит энергию.

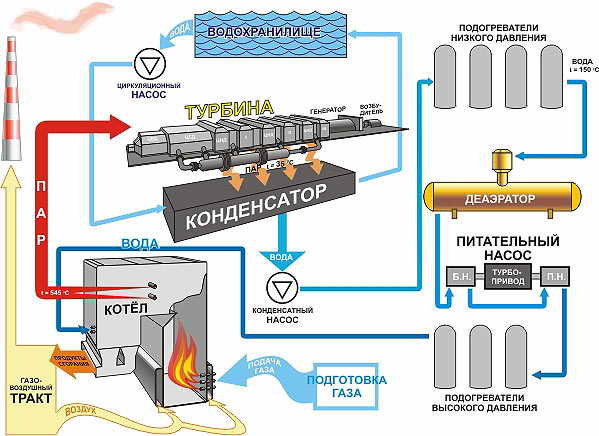

Рис. 1 Принцип работы КЭС

Основные системы

Котельная установка располагается в котельном отделении главного корпуса. В южных районах России котельная установка может быть открытой, то есть не иметь стен и крыши. Установка состоит из паровых котлов (парогенераторов) и паропроводов. Пар от котлов передаётся турбинам по паропроводам «острого» пара. Паропроводы различных котлов, как правило, не соединяются поперечными связями. Такая схема называется «блочной».

Паротурбинная установка располагается в машинном зале и в деаэраторном (бункерно-деаэраторном) отделении главного корпуса. В неё входят:

• паровые турбины с электрическим генератором на одном валу;

• конденсатор, в котором пар, прошедший турбину, конденсируется с образованием воды (конденсата);

• конденсатные и питательные насосы, обеспечивающие возврат конденсата (питательной воды) к паровым котлам;

• рекуперативные подогреватели низкого и высокого давления (ПНД и ПВД) — теплообменники, в которых питательная вода подогревается отборами пара от турбины;

Топливное хозяйство имеет различный состав в зависимости от основного топлива, на которое рассчитана КЭС. Для угольных КЭС в топливное хозяйство входят:

• размораживающее устройство (т. н. «тепляк», или «сарай») для оттаивания угля в открытых полувагонах;

• разгрузочное устройство (как правило, вагоноопрокидыватель);

• угольный склад, обслуживаемый краном-грейфером или специальной перегрузочной машиной;

• дробильная установка для предварительного измельчения угля;

Система золошлакоудаления устраивается только на угольных электростанциях. И зола, и шлак — негорючие остатки угля, но шлак образуется непосредственно в топке котла и удаляется через лётку (отверстие в шлаковой шахте), а зола уносится с дымовыми газами и улавливается уже на выходе из котла.

Электрическая часть КЭС предназначена для производства электрической энергии и её распределения потребителям. В генераторах КЭС создаётся трёхфазный электрический ток напряжением обычно 6—24 кВ. Так как с повышением напряжения потери энергии в сетях существенно уменьшаются, то сразу после генераторов устанавливаются трансформаторы, повышающие напряжение до 35, 110, 220, 500 и более кВ. Трансформаторы устанавливаются на открытом воздухе. Часть электрической энергии расходуется на собственные нужды электростанции.

Ответ на контрольный вопрос

Вариант №20

Применение трансформаторов для цепей тяги (ПК-1.1.2)

Тяговым трансформатором называют агрегат, установленный на подвижном составе железнодорожного транспорта, предназначенным для преобразования электрического тока и привода электровоза.

Принцип работы тягового трансформатора не отличается от обычного агрегата. После подачи напряжения на входную катушку, вследствие возникновения магнитного поля и электродвижущей силы, наводится ток на выходном контуре. Разница в характеристиках напряжения достигается различным количеством витков на входной и выходной катушках.

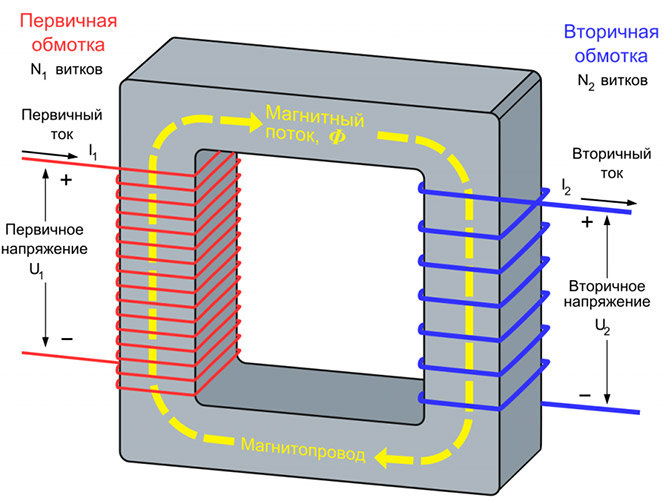

Рис. 1 Принцип работы трансформатора

Классификация

• со стержневым и броневым сердечником – у последних стержни магнитопровода частично охватывают стержни, что повышает надёжность в эксплуатации. Но первые проще и надёжнее по конструкции;

• с регулированием напряжения вторичной или первичной обмотками;

• по расположению катушек – обмотки могут быть концентрированными или дисковыми.

Принцип действия

Обмотки выполняют в виде трех концентрических катушек с каналами в осевом и радиальном направлениях для обеспечения требуемых изоляционных расстояний между витками и циркуляции охлаждающего масла. Ближней к сердечнику располагают обмотку низкого напряжения НН. Затем располагают обмотку высокого напряжения ВН (сетевую) и снаружи — регулируемую обмотку низкого напряжения НН_р. Обмотка СН состоит из нескольких катушек, размещенных во внешнем блоке катушек каждого стержня.

Регулируемая обмотка НН_р разделяется на несколько ступеней с равным числом витков и может соединяется последовательно согласно или встречно с обмоткой НН. Наибольшее напряжение на обмотке НН получается при согласном включении обмоток НН₀ и НН_р (соединяются выводы x1-1). По мере выключения секций обмотки НН_р напряжение на обмотке НН снижается, а при полном ее выключении напряжение остается только на зажимах al—xl. Дальнейшее снижение напряжения достигают встречным включением обмотки НН и ступеней обмотки НН_р. Обычно число витков обмотки НН₀ несколько больше, чем у обмотки НН . Поэтому при их встречном включении напряжение на обмотке НН составляет 40—70 В, что соответствует первой ступени регулирования напряжения.

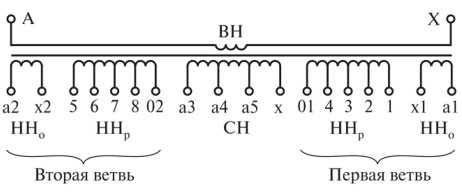

Рис. 2 Принципиальная схема трансформатора

Конструкция

Особенности конструктивного устройства и основное отличие тягового трансформатора от обычного состоит в том, что сердечник выполнен из двух горизонтальных ярм и пары вертикально расположенных стержней. Также разница состоит в наличии двух катушек на выходе. Катушка низкого напряжения используется для включения вспомогательного оборудования.

Стержни комплектуются из пакета листового металла, скреплённого шпильками. Крепёжные изделия изолируются с помощью бакелитовых трубок, под гайки устанавливаются шайбы из этого же материала.

Трансформатор при установке опирается на 2 швеллера, прикреплённых ко дну масляного бака. Ёмкость для масла уплотняется эластичными прокладками, обеспечивающими герметичность.

Рис. 3 Конструкция тягового трансформатора типа – ОДЦЭ-5000
