Схема технологического процесса ТЭЦ

Цель работы: изучить схему технологического процесса ТЭЦ, обобщить сведенья об ТЭЦ, а также о перспективности их дальнейшего развития.

Тѐплоэлѐктроцентра́ль (ТЭЦ) — разновидность тепловой электростанции, которая не только производит электроэнергию, но и является источником тепловой энергии в централизованных системах теплоснабжения (в виде пара и горячей воды, в том числе и для обеспечения горячего водоснабжения и отопления жилых и промышленных объектов).

В состав ТЭЦ входят топливное хозяйство (ТХ) и устройства для подготовки его перед сжиганием (ПТ). Топливное хозяйство включает приемно-разгрузочные устройства, транспортные механизмы, топливные склады, устройства для предварительной подготовки топлива (дробильные установки).

Продукты сгорания топлива - дымовые газы отсасываются дымососами (ДС) и отводятся через дымовые трубы (ДТр) в атмосферу. Негорючая часть твердых топлив выпадает в топке в виде шлака (Ш), а значительная часть в виде мелких частиц уносится с дымовыми газами. Для защиты атмосферы от выброса летучей золы перед дымососами устанавливают золоуловители (ЗУ). Шлаки и зола удаляются обычно на золоотвалы. Воздух, необходимый для горения, подается в топочную камеру дутьевыми вентиляторами. Дымососы, дымовая труба, дутьевые вентиляторы составляют тягодутьевую установку станции (ТДУ).

Перечисленные выше участки образуют один из основных технологических трактов - топливно-газовоздушный тракт.

Второй важнейший технологический тракт паротурбинной электростанции- пароводяной, включающий пароводяную часть парогенератора, тепловой двигатель (ТД), преимущественно паровую турбину, конденсационную установку, включая конденсатор (К) и конденсатный насос (КН), систему технического водоснабжения (ТВ) с насосами охлаждающей воды (НОВ), водоподготовительную и питательную установку, включающую водоочистку (ВО), подогреватели высокого и низкого давления (ПВД и ПНД), питательные насосы (ПН), а также трубопроводы пара и воды.

В системе топливно-газовоздушного тракта химически связанная энергия топлива при сжигании в топочной камере выделяется в виде тепловой энергии, передаваемой радиацией и конвекцией через стенки металла трубной системы парогенератора воде и образуемому из воды пару. Тепловая энергия пара преобразуется в турбине в кинетическую энергию потока, передаваемую ротору турбины. Механическая энергия вращения ротора турбины, соединенного с ротором электрического генератора (ЭГ), преобразуется в энергию электрического тока, отводимого за вычетом собственного расхода электрическому потребителю.

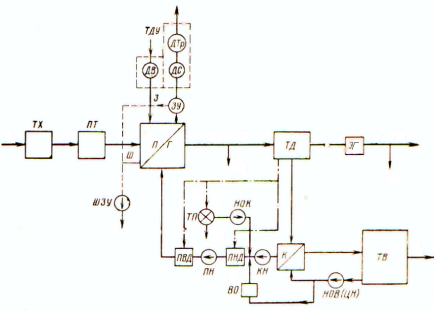

Рис. 1. Принципиальная технологическая схема ТЭЦ

ТЭЦ конструктивно устроена, как конденсационная электростанция (КЭС, ГРЭС). Главное отличие ТЭЦ от КЭС состоит в доле выработки тепловой и электрической энергии и устройстве паровой турбины.

В зависимости от вида паровой турбины (как правило, на ТЭЦ устанавливаются теплофикационные паровые турбины), существуют различные схемы отбора пара, которые позволяют забирать из неё пар с разными параметрами. Теплофикационные турбины позволяют регулировать количество отбираемого пара. Отобранный пар конденсируется в сетевых подогревателях и передаёт свою энергию сетевой воде, которая направляется на пиковые водогрейные котельные и тепловые пункты. На ТЭЦ есть возможность перекрывать тепловые отборы пара, в этом случае ТЭЦ вырабатывает только электрическую энергию. Это даёт возможность работать ТЭЦ по двум графикам нагрузки:

• тепловому — электрическая нагрузка сильно зависит от тепловой нагрузки (тепловая нагрузка — приоритет);

• электрическому — электрическая нагрузка не зависит от тепловой, либо тепловая нагрузка вовсе отсутствует, например, в летний период (приоритет — электрическая нагрузка).

Совмещение функций генерации тепла и электроэнергии (когенерация) выгодно, так как оставшееся тепло, которое не участвует в работе на КЭС, используется в отоплении. Это повышает расчётный КПД в целом (35—43 % у ТЭЦ и 30 % у КЭС), но не говорит об экономичности ТЭЦ. Основными же показателями экономичности являются: удельная выработка электроэнергии на тепловом потреблении и КПД цикла КЭС.

При строительстве ТЭЦ необходимо учитывать близость потребителей тепла в виде горячей воды и пара, так как передача тепла на большие расстояния экономически нецелесообразна и сложна технически.

Типы ТЭЦ

По типу соединения котлов и турбин теплоэлектроцентрали могут быть блочные и неблочные (с поперечными связями). На блочных ТЭЦ котлы и турбины соединены попарно (иногда применяется дубль-блочная схема: два котла на одну турбину). Такие блоки имеют, как правило, большую электрическую мощность: 100—300 МВт.

По типу паропроизводящих установок могут быть ТЭЦ с паровыми котлами, с парогазовыми установками, с ядерными реакторами (атомная ТЭЦ). Могут быть ТЭЦ без паропроизводящих установок — с газотурбинными установками. Поскольку ТЭЦ часто строятся, расширяются и реконструируются в течение десятков лет (что связано с постепенным ростом тепловых нагрузок), то на многих станциях имеются установки разных типов. Паровые котлы ТЭЦ различаются также по типу топлива: уголь, мазут, газ.

Рис. 2 ТЭЦ-1 и ТЭЦ-2 в Северодвинске
