Отчет

Лабораторная работа №3

«АНАЛИЗ ПЕРЕХОДНЫХ ПРОЦЕССОВ В ПОСЛЕДОВАТЕЛЬНОМ КОЛЕБАТЕЛЬНОМ КОНТУРЕ С ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫ FASTMEAN».

Бригада №1

Преподаватель: Кубалова А. Р.

Цель работы:

С помощью программы FASTMEAN смоделировать переходные процессы в последовательном колебательном контуре и исследовать влияние параметров контура на режимы колебаний.

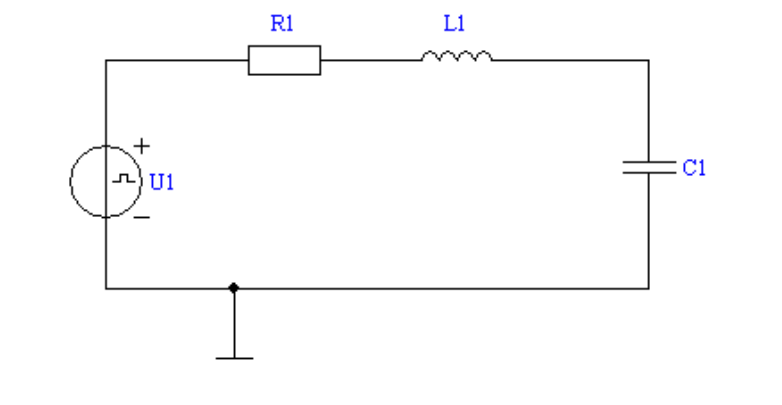

Схема цепи:

Формулы:

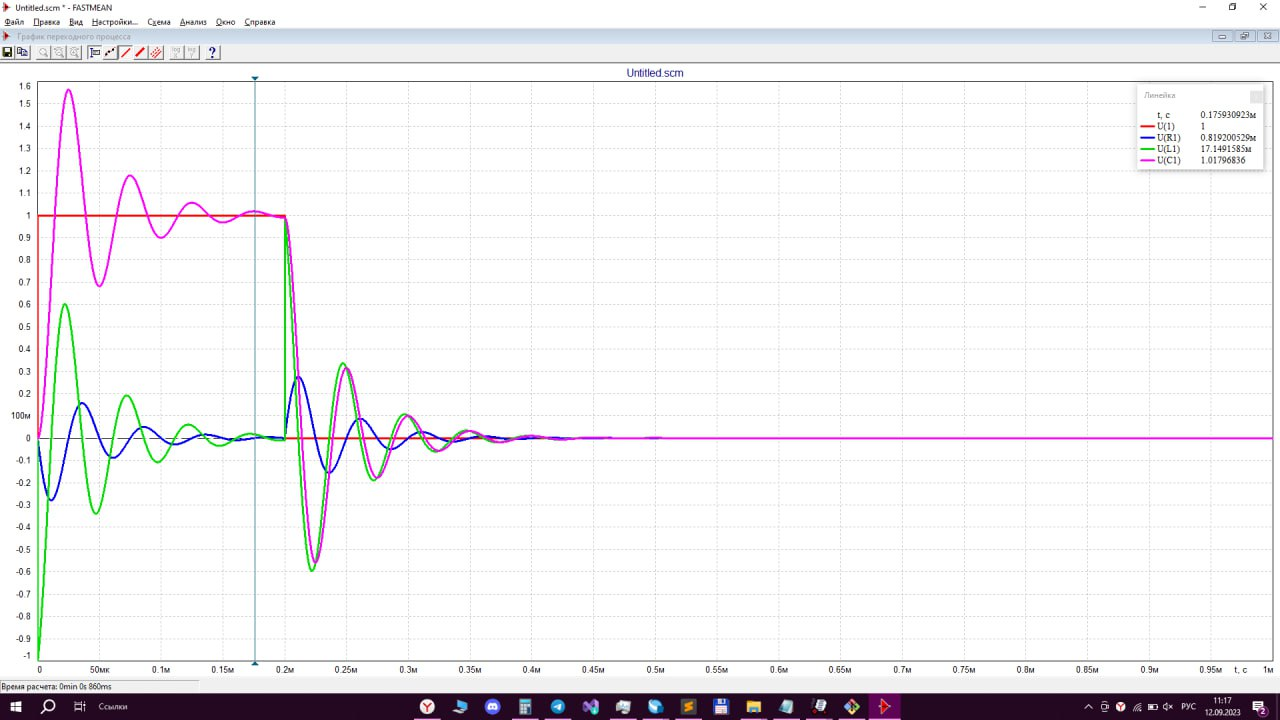

Графики

График для С₁

График для С₂

График для С₃

График для С_кр

Таблица: Результаты расчета и анализа на ПК

Предвари- тельный расчет	С, мкс	Q	Tc, с				с		p1.2 = - 1/c
	C2	1,74	8,22*10-5		6,57		1,88		-22857 j*3.4*108
	C3	2,79	4,99*10-5		3,14		1,144		-22857 j*8.76*108
Результаты анализа на ПК				Измеряется по графикам				Вычисляется по данным измерений
				Тс						P1.2 , 1/с
	C2 C3			8*10-5		6.565		1.883		-22857 j*3.42*108
				5*10-5		3.151		1.438		-22857 j*8.754*108

Таблица: Результаты расчета Q, p₁ и p₂

C, мкФ	Q
С1 задано	0,32	-5225,18	-40632,81
Скр	0,5	-22929	-22929

График корней

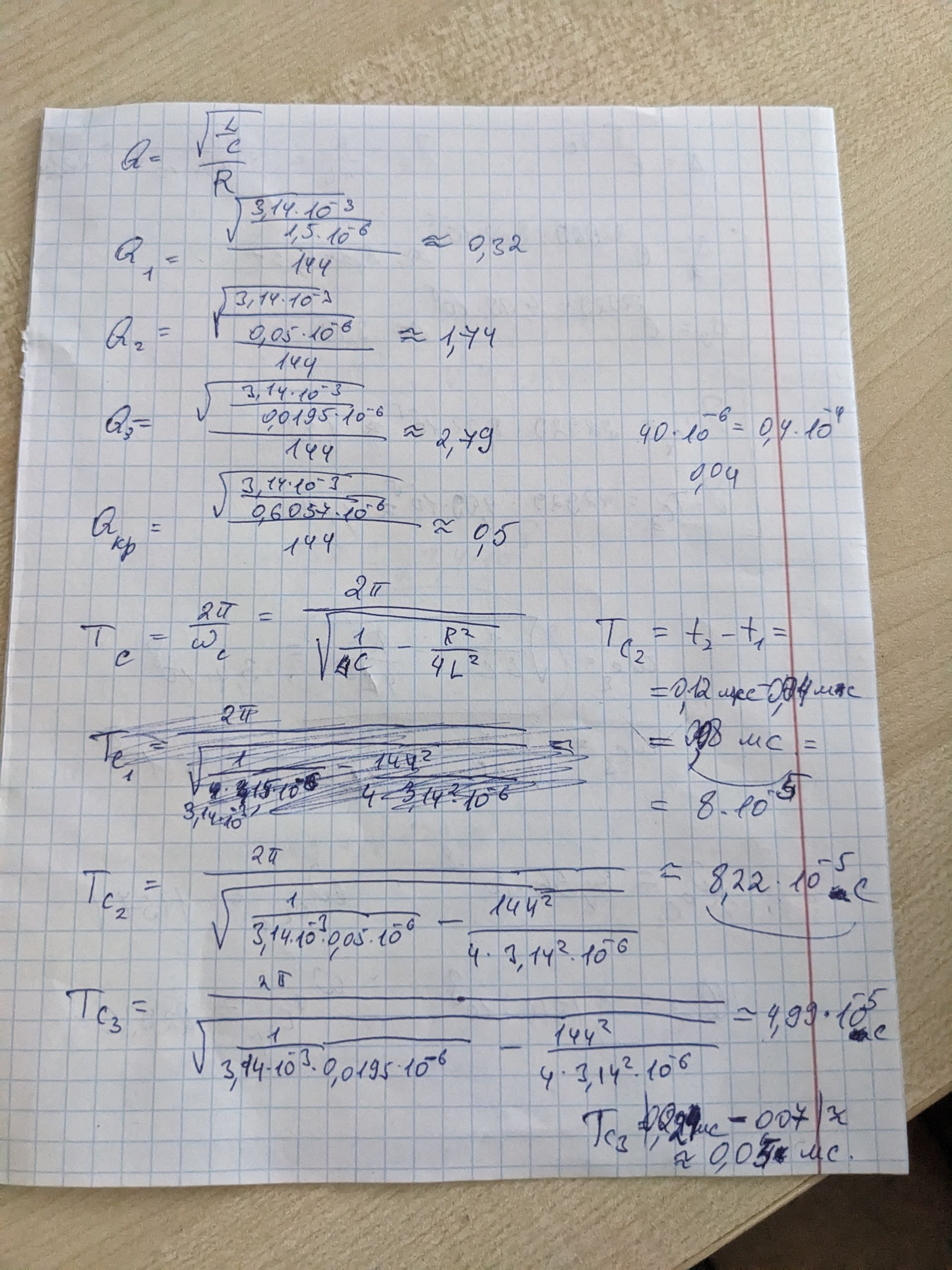

Фотографии расчетов
